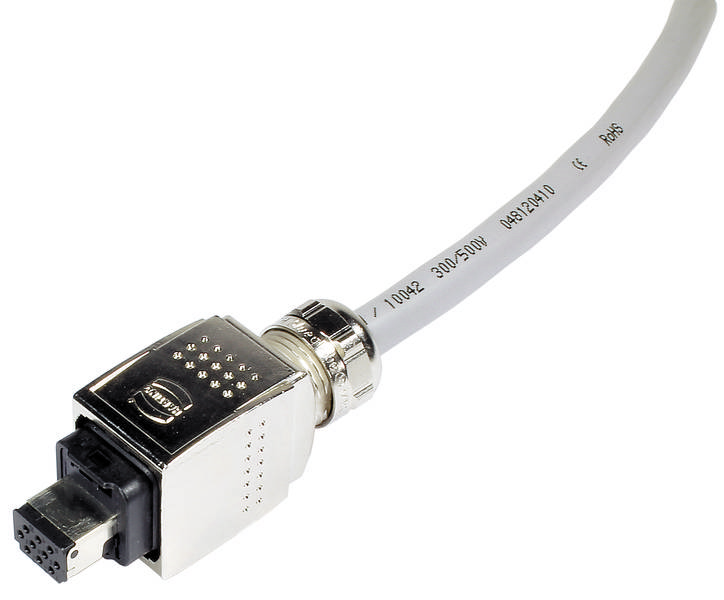

HARTING 09352620401 sada konektoru Počet kontaktů: 10 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
sada konektoru
počet kontaktů
10
Připojení
krimpované
Obsah
1 ks
Jmenovitý proud - filtr
5 A
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 619,01 Kč
3
3% = 44,84 Kč
1 574,17 Kč
5
4% = 62,82 Kč
1 556,19 Kč
10
5% = 74,80 Kč
1 544,21 Kč
25
5% = 88,24 Kč
1 530,77 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 619,01 Kč / kus)
1 619,01 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Han® PushPull (V14)
- Komponenty: Sady konektorů
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 10
- Typ zajištění: PushPull
- Rastr, šířka připojení: 2,4 mm, 3 mm
- Jmenovitý proud: Max. 5 A.
- Izolační odpor: 109 Ω
- Průchodový odpor: ≤ 10 mΩ
- Mezní teplota: -40 ... +85 °C
- Počet zastrčení: ≥ 500
- Zkušební napětí Ueff: 1,5 kV (kontaktní kontakt); 1,5 kV (kontaktní hmotnost)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 61076-3-117 varianta 14 (V14); IEC 61076-3-119 pohled na zasunutí; EN 45545-2
- Čistá hmotnost: 1 g
- Označení: Signál
- Rastr, 2,4 mm, 3 mm, konektor na každé straně
- Vzdálenost vzduchu: ≥ 1,1 mm
- Vzdálenost mezi elementy: ≥ 1,1 mm
- Vlastnosti: Intuitivní zajištění
- Jmenovité napětí: 50 V
- Impulzní rázové napětí: 1,5 kV
- Stupeň znečištění: 3
- Upozornění: Při instalaci systému Profinet dodržujte směrnici o montáži Profinet.
- Zásuvná síla: 10 50 N.
- Tažný síla: Až 50 N.
- Průřez vodiče: AWG 26... AWG: 18
- Popis: V souladu s AIDA
- Stínění: Plně stíněný, 360° stínící kontakt
- Ochrana podle IEC 60529: IP65; IP67
- Profinet: Ano
- Odolnost proti vibracím: 10-500 Hz, 5 g, 0,35 mm, 10 cyklů podle IEC 61373, kategorie 1, třída B.
- Schválení: DNV GL
- Odolnost proti nárazům: 50 g / 11 ms, 10 nárazů / osa a směr
- Rozsah sevření: 7... 11 mm
- Materiál krytu: Tlakově litý zinek
- Povrch: Poniklovaný
- Vnější průměr žil: ≤ 2,1 mm
- Průměr kabelu: 7 ... 11 mm
- Materiál o-kroužku: NBR
- Materiál kabelového těsnění: TPE
- Typ
09 35 262 0401
- Kategorie produktu
sada konektoru
- počet kontaktů
10
- Připojení
krimpované
- Obsah
1 ks
- Jmenovitý proud
5 A
- Jmenovitý proud - filtr
5 A
- Jmenovité napětí
50 V
- Ø kabelu do
11 mm
- Ø kabelu od
7 mm
- Materiál pouzdra
zinkový odlitek
- Číslo výrobce
09352620401
- Průměr kabelu (rozsah)
7 - 11 mm
- Pólů
10
IP65
IP67
Push Pull
50 V
10
Other
Zinc
Other
-40-85 °C
Other
1.5 kV
Crimp connection
Other
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65
Other
Other
Other
5 A
Ke stažení
List technických údajů
List technických údajů 3001281 HARTING 09352620401 sada konektoru Počet kontaktů: 10 1 ks
List technických údajů 3001281 HARTING 09352620401 sada konektoru Počet kontaktů: 10 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3001281 HARTING 09352620401 sada konektoru Počet kontaktů: 10 1 ks
Popis
Konektory, sady konektorů v souladu s AIDA, krimpovací připojení, jmenovitý proud: 5 a, kontakty: 10, PushPull, rozsah sevření: 7... 11 mm
