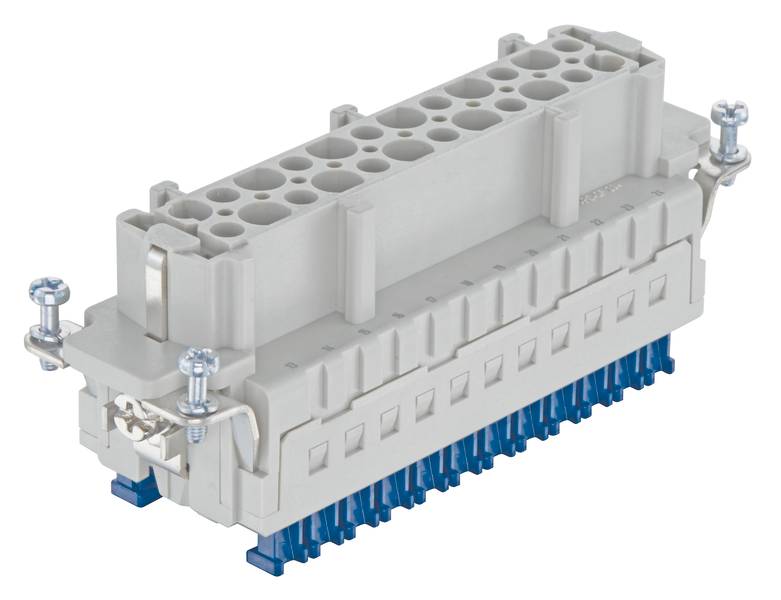

HARTING 09330242748 konektor, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor
Připojení
Připojení pružinovou svorkou
počet kontaktů
24 + PE
Barva
štěrkově šedá (RAL 7032)
Vlastnosti
vysoká stavební forma
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 004,13 Kč
3
3% = 32,63 Kč
971,50 Kč
5
5% = 45,68 Kč
958,45 Kč
10
5% = 54,32 Kč
949,81 Kč
25
6% = 64,16 Kč
939,97 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 004,13 Kč / kus)
1 004,13 Kč
Bez DPH.
Technické parametry
- Řada: Han® ES Press
- Typ připojení: Pružinová svorka v kleci
- Počet kontaktů: 24
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: 3 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 145 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Poznámky: Modrý ovladač; pouze pro pouzdro vysoké konstrukce
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: AWG 26... TLOUŠŤKA VODIČE AWG 14
- Délka odizolování: 9... 11 mm
- Barva příslušenství: Modrá
- Velikost 24 B.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Jmenovité napětí podle CSA: 600 V.
- Kategorie produktu
konektor
- Barva
štěrkově šedá (RAL 7032)
- Vlastnosti
vysoká stavební forma
- Připojení
Připojení pružinovou svorkou
- Pólů
24
- počet kontaktů
24 + PE
- Průřez vodiče (min.)
0.14 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
500
- Série
Han® ES Press
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
500 V
NE
24
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
NE
0.14-2.5 mm²
0.14-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3007926 HARTING 09330242748 konektor, 1 ks
List technických údajů 3007926 HARTING 09330242748 konektor, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007926 HARTING 09330242748 konektor, 1 ks
Popis
Vložky, pružinová svorka v kleci, zásuvka, polykarbonát (PC), RAL 7032 (křemenově šedá), jmenovitý proud 16 a, konstrukční velikost: 24 B, kontakty: 24
