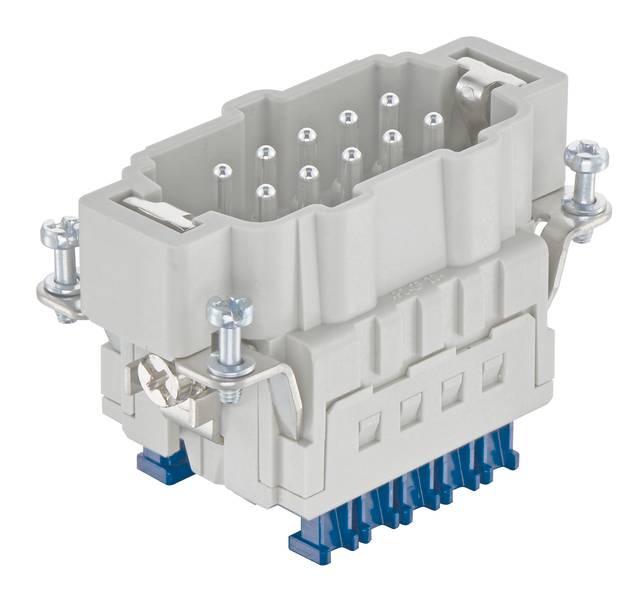

HARTING 09330102648 konektor, seria Han® E, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor
Řada
Han® E
Připojení
Připojení pružinovou svorkou
počet kontaktů
10 + PE
Barva
štěrkově šedá (RAL 7032)
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
619,01 Kč
3
4% = 26,93 Kč
592,08 Kč
5
6% = 37,70 Kč
581,31 Kč
10
7% = 44,82 Kč
574,19 Kč
25
9% = 52,93 Kč
566,08 Kč
50
10% = 61,90 Kč
557,11 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (619,01 Kč / kus)
619,01 Kč
Bez DPH.
Technické parametry
- Řada: Han® ES Press
- Typ připojení: Pružinová svorka v kleci
- Počet kontaktů: 10
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: 3 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 72,54 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Poznámky: Modrý ovladač; pouze pro pouzdro vysoké konstrukce
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: AWG 26... TLOUŠŤKA VODIČE AWG 14
- Délka odizolování: 9... 11 mm
- Barva příslušenství: Modrá
- Velikost 10 B.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Jmenovité napětí podle CSA: 600 V.
- Kategorie produktu
konektor
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® E
- Vlastnosti
vysoká stavební forma
- Připojení
Připojení pružinovou svorkou
- Pólů
10
- počet kontaktů
10 + PE
- Průřez vodiče (min.)
0.14 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
500
- Série
Han® ES Press
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
500 V
NE
10
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
NE
0.14-2.5 mm²
0.14-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
10
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3007932 HARTING 09330102648 konektor, seria Han® E, 1 ks
List technických údajů 3007932 HARTING 09330102648 konektor, seria Han® E, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007932 HARTING 09330102648 konektor, seria Han® E, 1 ks
Popis
Vložky, pružinová svorka v kleci, kolík, polykarbonát (PC), RAL 7032 (křemenově šedá), jmenovitý proud 16 a, konstrukční velikost: 10 B, kontakty: 10
