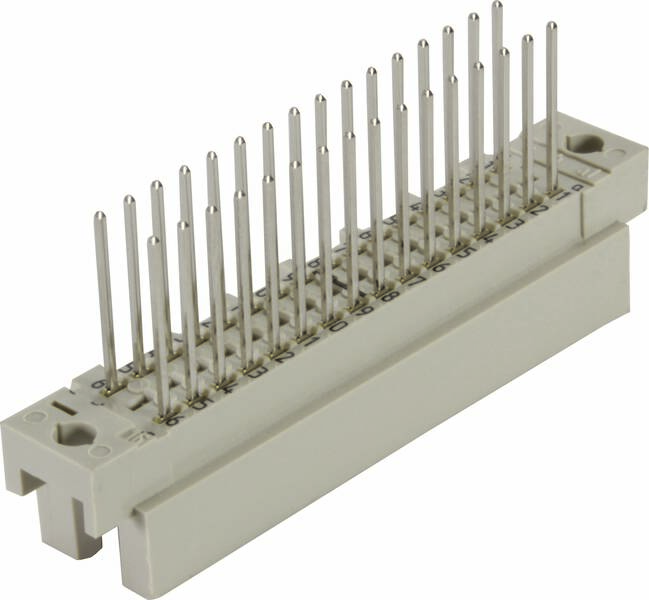

HARTING 09281486974 nožová lišta Počet řádků 3 1 ks
Kategorie produktu
nožová lišta
Provedení
Rovná
Rastr (rozteč)
2.54 mm
Obsah
1 ks
Počet pólů
48
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
161,15 Kč
5
6% = 49,00 Kč
151,35 Kč
10
8% = 121,00 Kč
149,05 Kč
25
9% = 368,25 Kč
146,42 Kč
50
11% = 883,00 Kč
143,49 Kč
100
14% = 2 255,00 Kč
138,60 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (161,15 Kč / kus)
161,15 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Hlavní benefity
Nožová lišta
- Počet pólů 48
- Počet řádků 3
- Obsah 1 ks
Technické parametry
- Konstrukční řada: DIN 41612
- Komponenty: Nožová lišta
- Popis kontaktu: Rovný
- Typ připojení: Lisovaná přípojka; připojení vinutí
- Typ připojení: Motherboard to trvale Atcard; mezanine; deska s plošnými spoji na kabel
- Počet kontaktů: 48
- Délka pinů: 13 mm
- Kontakty: 3
- Rastr, 2,54 mm, připojení na straně
- Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
- Izolační odpor >1012 Ω
- Průchodový odpor: ≤ 20 mΩ
- Mezní teplota: -40 ... 40 až +105 °C horní mezní teplota omezena DPS
- Maximální hmotnost: 45 kg
- Počet zastrčení: ≥ 400
- Zkušební napětí Ueff: 1 kV
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Ušlechtilý kov přes ni konektor; ni připojení na straně
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy IEC 60603-2 (normy)
- Čistá hmotnost: 8,52 g
- Označení: Tvar 2R
- Rastr, 2,54 mm na každé straně konektor
- Vzdálenost vzduchu: ≥ 1,2 mm
- Vzdálenost mezi elementy: ≥ 1,2 mm
- Vlastnosti: Bezolovnatý
- Upevnění desek s plošnými spoji: S přírubou
- Hot plugging: ne
- Klasifikace dráhy: F4/I3 podle NFF 16-101/102
- Kontaktní vybavení: Řady a, b a c, položky 1, 2, ... , 15, 16
- KÓDOVÁNÍ: Se ztrátou kontaktu
- Tloušťka desky plošných spojů: ≥ 1,6 mm
- Kategorie produktu
nožová lišta
- Provedení
Rovná
- Počet pólů
48
- Počet řádků
3
- Rastr (rozteč)
2.54 mm
- Připojení
lisované
- Barva
štěrkově šedá (RAL 7032)
- Materiál pouzdra
PA
- Číslo výrobce
09281486974
- Obsah
1 ks
- Materiál kontaktu
slitina mědi
- Typ
09 28 148 6974
- Průchozí odpor
20 mΩ
- Izolační odpor
1012 Ω
- Délka hrotu
13 mm
Printed circuit board to cable
Other
48
Other
-40-105 °C
Other
Press-in connection
Other
13 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Ke stažení
List technických údajů
List technických údajů 3001146 HARTING 09281486974 nožová lišta Počet řádků 3 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3001146 HARTING 09281486974 nožová lišta Počet řádků 3 1 ks
Popis
Nožová lišta, lisovaný konektor, přípojka pro vinutí, jmenovitý proud: 2 a, kontakty: 48, rovná, slitina mědi
