HARTING 09185206329 nožová lišta Počet řádků 2 1 ks Piece

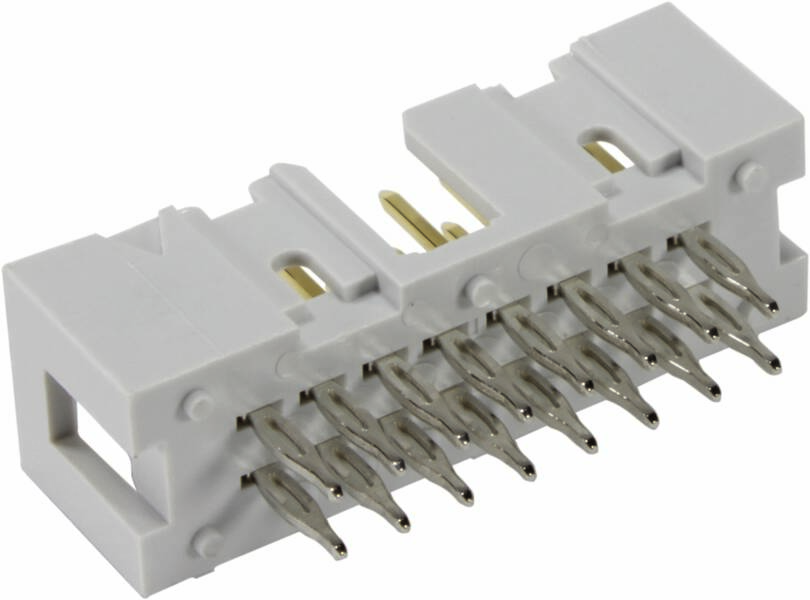

Bílý konektor s několika kovovými kolíky používaný pro připojení elektrických zařízení nebo obvodů.
Druh obalu
Piece
Provedení
Rovná
Počet řádků
2
Počet pólů
20
Rastr (rozteč)
2.54 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 4. 11.
1117 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
152,88 Kč
5
6% = 46,45 Kč
143,59 Kč
10
8% = 114,80 Kč
141,40 Kč
25
9% = 349,25 Kč
138,91 Kč
50
11% = 837,50 Kč
136,13 Kč
100
14% = 2 138,00 Kč
131,50 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (152,88 Kč / kus)
152,88 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Nožová lišta

  • Počet pólů 20
  • Počet řádků 2
  • Obsah 1 ks

Technické parametry

  • Sec Low profile
  • Komponenty: Nožová lišta
  • Popis kontaktu: Rovný
  • Typ připojení: Lisovaná přípojka
  • Typ připojení: Deska plošných spojů k kabelu; deska plošných spojů k DPS
  • Počet kontaktů: 20
  • Délka pinů: 5,5 mm
  • Zapojení kontaktů: 2
  • Rastr, 2,54 mm, připojení na straně
  • Jmenovitý proud: Max. 1 A.
  • Izolační odpor: 109 Ω
  • Průchodový odpor: ≤ 20 mΩ
  • Mezní teplota: -55 ... +105 °C
  • Maximální hmotnost: 40 kg
  • Počet zastrčení: ≥ 250
  • Zkušební napětí Ueff: 1 kV
  • Izolační skupina: IIIA (175 ≤ CTI < 400)
  • Materiál použití: Termoplastická plastická hmota (PBT)
  • Barva použití: Šedá
  • Materiál kontaktů: Slitina mědi
  • Povrch kontaktů: Ušlechtilý kov přes ni konektor; ni připojení na straně
  • Třída hořlavosti materiálu podle UL 94: V-0
  • Normy IEC 60603-13
  • Čistá hmotnost: 2,34 g
  • Klasifikace dráhy: F3/I3
  • Tloušťka desky: 1,6 mm + 1,6, 1BD6
Druh obalu

Piece

Provedení

Rovná

Počet řádků

2

Počet pólů

20

Rastr (rozteč)

2.54 mm

Připojení

lisované

Barva

šedá

Jmenovitý proud

1 A

Jmenovitý proud - filtr

1 A

Kontaktní plocha

ušlechitlý kov

Materiál kontaktu

slitina mědi

Materiál pouzdra

PA

Číslo výrobce

09185206329

Obsah

1 ks

Max. teplota

+105 °C

Min. teplota

-55 °C

Typ

09 18 520 6329

Průchozí odpor

20 mΩ

Izolační odpor

109 Ω

Délka hrotu

5,5 a 6,5 mm. mm

Printed circuit board to cable

Other

20

Other

-55-105 °C

Other

Press-in connection

Other

5.5 mm

2.54 mm

2

1.6 mm

Thermoplastic

90° (upwards vertical)

Other

1 A

Ke stažení

List technických údajů

List technických údajů 3001065 HARTING 09185206329 nožová lišta Počet řádků 2 1 ks Piece

List technických údajů 3001065 HARTING 09185206329 nožová lišta Počet řádků 2 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3001065 HARTING 09185206329 nožová lišta Počet řádků 2 1 ks Piece

Popis

Nožová lišta, lisovací připojení, jmenovitý proud 1 a, kontakty: 20, rovný, slitina mědi, ušlechtilý kov přes ni konektor, ni připojení na straně
