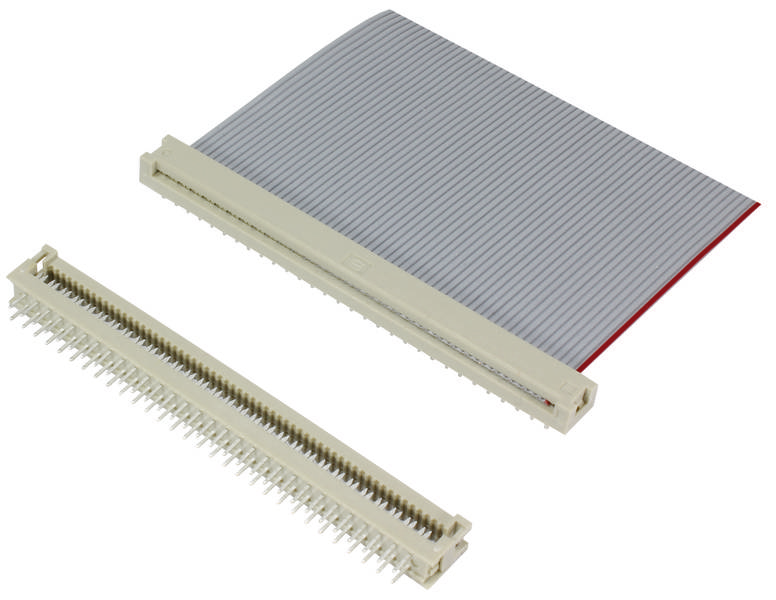

HARTING 09181309622 konektor do DPS Rastr (rozteč): 2.54 mm Počet pólů: 30 Počet řádků: 2 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Provedení
Rovná
Kategorie produktu
konektor do DPS
Rastr (rozteč)
2.54 mm
Počet řádků
2
Obsah
1 ks
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
42,97 Kč
10
7% = 3,04 Kč
39,93 Kč
25
10% = 4,42 Kč
38,55 Kč
50
12% = 5,33 Kč
37,64 Kč
100
15% = 6,37 Kč
36,60 Kč
500
18% = 7,52 Kč
35,45 Kč
1000
21% = 8,82 Kč
34,15 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (42,97 Kč / kus)
42,97 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor plošného spoje
- Počet pólů 30
- Počet řádků 2
- Obsah 1 ks
Technické parametry
- Sec Low profile
- Komponent: Konektor desky plošných spojů
- Popis kontaktu: Rovný
- Typ připojení: Pájecí připojení; IDC přípojka pro IDC konektor
- Typ připojení: Deska plošných spojů k kabelu
- Počet kontaktů: 30
- Délka pinů: 2,9 mm
- Zapojení kontaktů: 2
- Rastr, 2,54 mm, připojení na straně
- Jmenovitý proud: Max. 2,6 A.
- Izolační odpor: 109 Ω
- Průchodový odpor: ≤ 35 mΩ
- Mezní teplota: -55 ... +105 °C
- Zkušební napětí Ueff: 1 kV
- Izolační skupina: II (400 ≤ CTI < 600)
- Materiál použití: Termoplastická plastická hmota (PBT)
- Barva použití: Šedá
- Materiál kontaktů: Slitina mědi
- Kontaktní plocha: SN na ni konektor; sn na ni připojení na ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy IEC 60603-13
- Čistá hmotnost: 2,04 g
- Rastr, 1,27 mm na každé straně konektor
- Poznámky: Pro ploché kabely IDC s roztečí 1,27 mm (0,050"); AWG 28/7
- Montážní výška: 5,5 mm.
- Provedení
Rovná
- Kategorie produktu
konektor do DPS
- Rastr (rozteč)
2.54 mm
- Počet řádků
2
- Počet pólů
30
- Jmenovitý proud
2.6 A
- Materiál kontaktu
slitina mědi
- Obsah
1 ks
- Připojení
pájené
přípojka IDC
- Typ
09 18 130 9622
- Číslo výrobce
09181309622
- Barva
šedá
- V
5.5 mm
- Max. teplota
105 °C
- Min. teplota
-55 °C
- Průchozí odpor
≤ 35 mΩ
- Izolační odpor
109 Ω
- Délka hrotu
2,9 mm
Printed circuit board to cable
Grey
30
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Ke stažení
List technických údajů
List technických údajů 3000947 HARTING 09181309622 konektor do DPS Rastr (rozteč): 2.54 mm Počet pólů: 30 Počet řádků: 2 1 ks
List technických údajů 3000947 HARTING 09181309622 konektor do DPS Rastr (rozteč): 2.54 mm Počet pólů: 30 Počet řádků: 2 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3000947 HARTING 09181309622 konektor do DPS Rastr (rozteč): 2.54 mm Počet pólů: 30 Počet řádků: 2 1 ks
Popis
Konektor desky plošných spojů, pájecí připojení, IDC konektor, jmenovitý proud: 2,6 a, termoplastická plastická hmota (PBT), šedá, kontakty: 30
