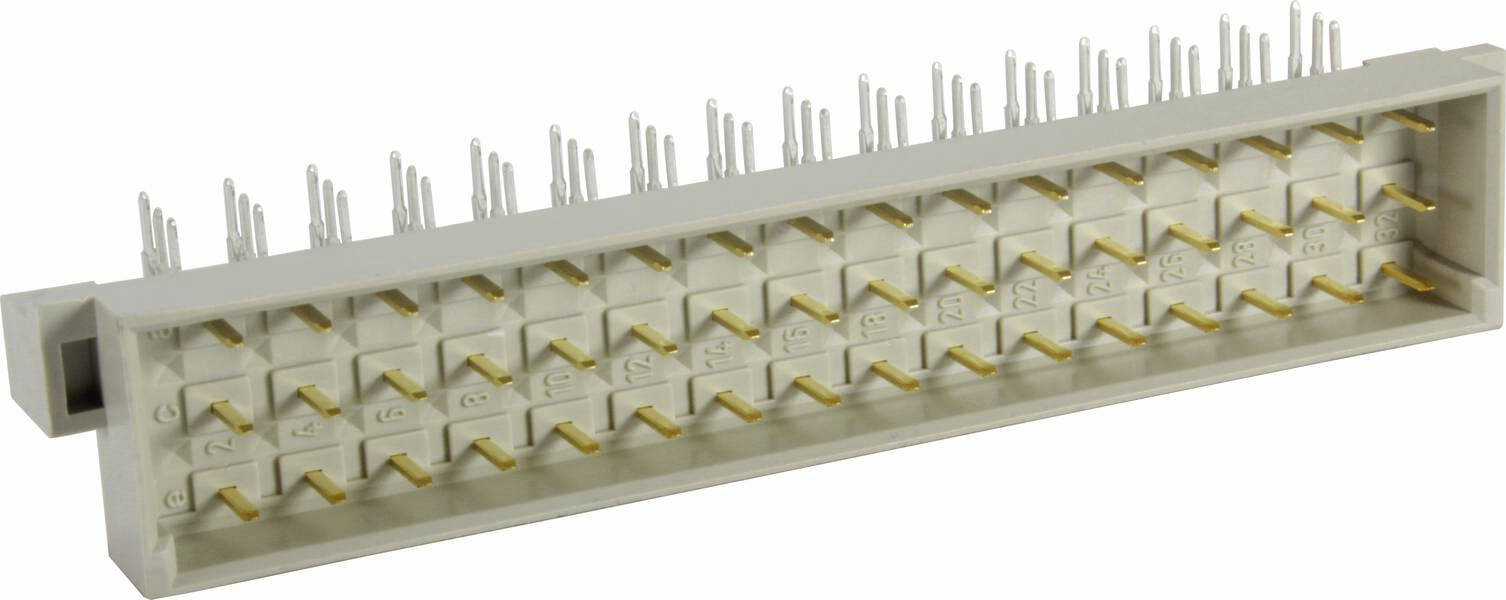

HARTING 09051486951 nožová lišta Počet řádků 3 1 ks
Kategorie produktu
nožová lišta
Provedení
Lomená
Rastr (rozteč)
5.08 mm
Obsah
1 ks
Počet pólů
48
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (415,00 Kč / kus)
415,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Hlavní benefity
Nožová lišta
- Počet pólů 48
- Počet řádků 3
- Obsah 1 ks
Technické parametry
- Konstrukční řada: DIN 41612
- Komponenty: Nožová lišta
- Popis kontaktu: Zahnutý
- Typ připojení: Vlnové připojení
- Typ připojení: Základní deska pro trvalý přístup k kartě; karta prodlužující vstup; deska s plošnými spoji pro kabel
- Počet kontaktů: 48
- Kontakty: 3
- Rastr, 5,08 mm, připojení na straně
- Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
- Izolační odpor >1012 Ω
- Průchodový odpor: ≤ 15 mΩ
- Mezní teplota: -55 ... +125 °C
- Maximální hmotnost: 75 kg
- Počet zastrčení: ≥ 400
- Zkušební napětí Ueff: 1,55 kV
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Ušlechtilý kov přes ni konektor; sn přes ni připojení na ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy IEC 60603-2
- Čistá hmotnost: 16,46 g
- Označení: Tvar E
- Rastr, 5,08 mm na každé straně konektor
- Vzdálenost vzduchu: ≥ 3 mm
- Vzdálenost mezi elementy: ≥ 3 mm
- Vlastnosti: Bezolovnatý
- Upevnění desek s plošnými spoji: S přírubou
- Hot plugging: ne
- Klasifikace dráhy: F4/I3 podle NFF 16-101/102
- Kontaktní vybavení: Řady a, c a e, čísla 2, 4, ... , 30, 32
- KÓDOVÁNÍ: Kódování otvoru;kódování se ztrátou kontaktu;boční kódování
- Předběžný kontakt na pozici: a2; a32
- Kategorie produktu
nožová lišta
- Provedení
Lomená
- Počet pólů
48
- Počet řádků
3
- Rastr (rozteč)
5.08 mm
- Připojení
pájené
- Barva
štěrkově šedá (RAL 7032)
- Materiál pouzdra
PA
- Číslo výrobce
09051486951
- Obsah
1 ks
- Materiál kontaktu
slitina mědi
- Typ
09 05 148 6951
- Průchozí odpor
15 mΩ
- Izolační odpor
1012 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
5.08 mm
3
5.08 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Ke stažení
List technických údajů
List technických údajů 3003531 HARTING 09051486951 nožová lišta Počet řádků 3 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3003531 HARTING 09051486951 nožová lišta Počet řádků 3 1 ks
Popis
Měřicí lišta, připojení hřídele, jmenovitý proud: 6 a, kontakty: 48, zahnutý, slitina mědi
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
