Name: HARTING 09032966862 kolíková lišta Počet řádků 3 1 ks
Brand: HARTING
SKU: 2999438
Availability: BackOrder

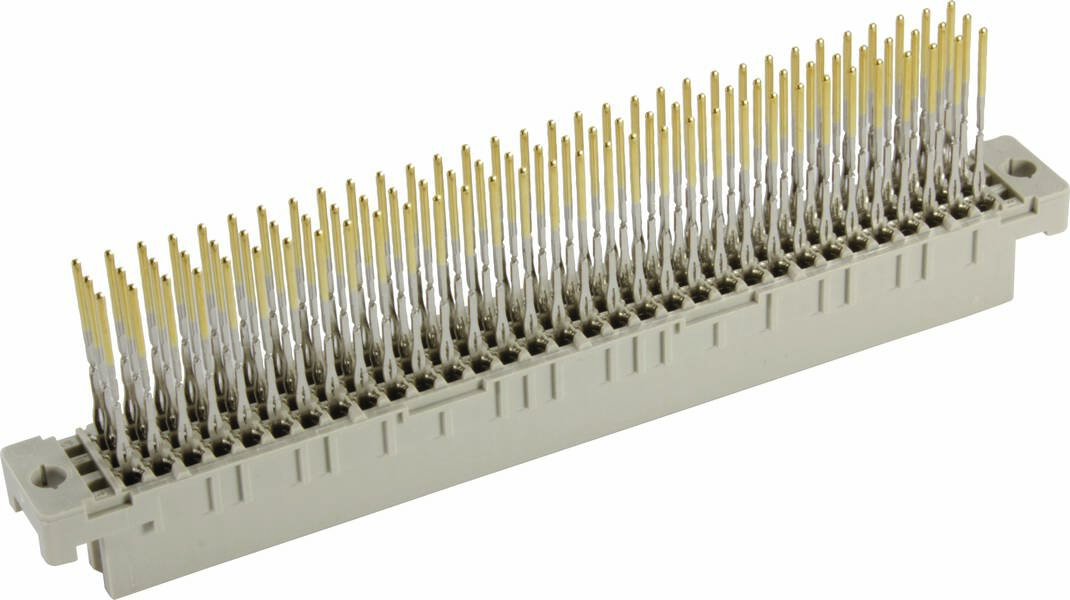

Konektor DIN 41612 s mnoha zlatavými kolíky; často používaný v průmyslových aplikacích a pro připojení desek plošných spojů.

Kategorie produktu

kolíková lišta

Provedení

Rovná

Rastr (rozteč)

2.54 mm

Obsah

1 ks

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 4. 3. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (415,00 Kč / kus)

415,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pružinová lišta

Počet pólů 96
Počet řádků 3
Obsah 1 ks

Technické parametry

Konstrukční řada: DIN 41612
Komponenty: Pružinová lišta
Popis kontaktu: Rovný
Typ připojení: Lisovaná přípojka
Typ připojení: Motherboard to daughercard; mezanine
Počet kontaktů: 96
Délka pinů: 17 mm
Kontakty: 3
Rastr, 2,54 mm, připojení na straně
Jmenovitý proud: Jmenovitý proud měřený při 20 °C, podrobnosti viz deratingová křivka
Izolační odpor >1012 Ω
Průchodový odpor: ≤ 20 mΩ
Mezní teplota: -40 ... 40 až +105 °C horní mezní teplota omezena DPS
Maximální hmotnost: 90 kg
Počet zastrčení: ≥ 400
Zkušební napětí Ueff: 1 kV
Izolační skupina: IIIA (175 ≤ CTI < 400)
Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny
Barva vložky: RAL 7032 (křemenově šedá)
Materiál kontaktů: Slitina mědi
Povrch kontaktů: Ušlechtilý kov přes ni konektor; ni připojení na straně
Třída hořlavosti materiálu podle UL 94: V-0
Normy IEC 60603-2
Čistá hmotnost: 15 g
Označení: Tvar C
Rastr, 2,54 mm na každé straně konektor
Vzdálenost vzduchu: ≥ 1 mm
Vzdálenost mezi elementy: ≥ 1 mm
Vlastnosti: Bezolovnatý
Upevnění desek s plošnými spoji: S přírubou
Hot plugging: ne
Klasifikace dráhy: F4/I3 podle NFF 16-101/102
Kontaktní vybavení: Řady a, b a c, položky 1, 2, ... , 31, 32
KÓDOVÁNÍ: Se ztrátou kontaktu
Tloušťka desky plošných spojů: ≥ 1,6 mm

Kategorie produktu: kolíková lišta

Provedení: Rovná

Počet pólů: 96

Počet řádků: 3

Rastr (rozteč): 2.54 mm

Připojení: lisované

Barva: štěrkově šedá (RAL 7032)

Materiál pouzdra: PA

Číslo výrobce: 09032966862

Obsah: 1 ks

Materiál kontaktu: slitina mědi

Typ: 09 03 296 6862

Průchozí odpor: 20 mΩ

Izolační odpor: 1012 Ω

Délka hrotu: 17 mm

: Other

: 96

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 17 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Ke stažení

List technických údajů

List technických údajů 2999438 HARTING 09032966862 kolíková lišta Počet řádků 3 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2999438 HARTING 09032966862 kolíková lišta Počet řádků 3 1 ks

Popis

Pružinová lišta, lisovací připojení, jmenovitý proud 2 a, kontakty: 96, rovný, slitina mědi, ušlechtilý kov přes ni konektor, ni připojení na straně

Tento text byl přeložen strojově.
