Konektory a kabely Konektory Konektory D-SUB Konektor D-SUB

HARTING 09 66 521 6703 09665216703 konektor Pólů: 50 pájené 1 ks

EAN:
Označení výrobce:
Objednací číslo:

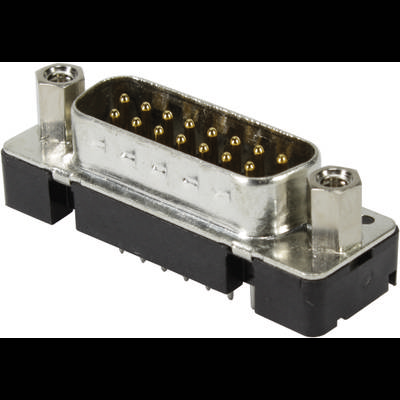

Patnáctikolíkový D-Sub konektor pro přenos dat, často používaný v elektronických zařízeních. Vyroben z kovu a plastu.

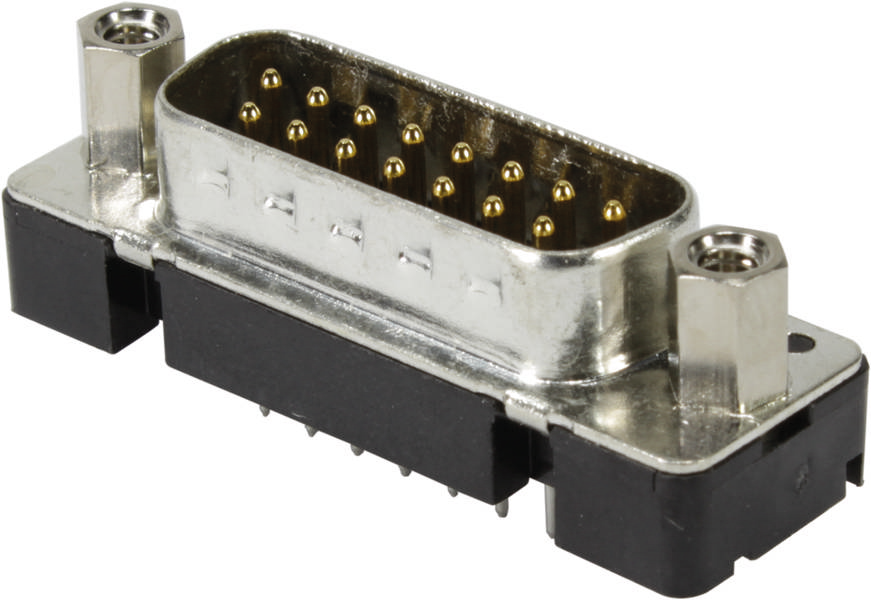

Patnáctikolíkový D-Sub konektor pro přenos dat, často používaný v elektronických zařízeních. Vyroben z kovu a plastu.
Kategorie produktu
konektor
Provedení
zástrčka, rovná
Pólů
50
Připojení
pájené
Obsah
1 ks
Datasheety: (PDF)
English
HARTING


48 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Počet

Celková cena (619,00 Kč / kus)
Kč
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související

Hlavní benefity

Konektor

  • konektor
  • Pólů: 50

Technické parametry

  • Konstrukční řada: D-Sub
  • Komponenty: Konektory
  • Popis kontaktu: Kroucený; rovný
  • Typ připojení: Vlnové připojení
  • Typ připojení: Motherboard to daughercard; mezanine
  • Počet kontaktů: 50
  • Délka pinů: 3,7 mm
  • Typ zámku: Příruba s namontovaným šroubovým svorníkem 4-40 UNC
  • Rastr, 2,76 mm, připojení na straně
  • Jmenovitý proud: Max. 7,5 A.
  • Izolační odpor >1010 Ω
  • Průchodový odpor: ≤ 10 mΩ
  • Mezní teplota: -55 ... +125 °C
  • Počet zastrčení: ≥ 250
  • Zkušební napětí Ueff: 1 kV
  • Izolační skupina: IIIA (175 ≤ CTI < 400)
  • Materiál: Termoplastická plastická hmota, zesílená skelnými vlákny (PBTP); Shell: Ocel, povrchově zušlechtěná
  • Barva použití: Černá
  • Materiál kontaktů: Slitina mědi
  • Povrch kontaktů: Ušlechtilý kov přes ni
  • Třída hořlavosti materiálu podle UL 94: V-0
  • Normy: DIN 41652
  • Čistá hmotnost: 20,8 g
  • Označení: Standardní
  • Vzdálenost vzduchu: ≥ 1 mm
  • Vzdálenost mezi elementy: ≥ 1 mm
  • Hot plugging: ne
  • Tloušťka desky plošných spojů: ≥ 1,6 mm
  • Síla zástrčky: ≤ 167 N.
  • Tažná síla: ≥ 14,5 N;≤ 111 N
  • Pohlaví: Kolík
  • Utahovací moment: ≤0,4 Nm blokovací šroub
  • Velikost: D-Sub 5
  • Vzdálenost mezi piny: 2,84 mm
  • Výška: 6,2 mm
Typ

D-Sub

Kategorie produktu

konektor

Provedení

zástrčka, rovná

Pólů

50

Připojení

pájené

Obsah

1 ks

Číslo výrobce

09665216703

Barva

černá

Druh kontaktu

kroucené kontakty

Materiál kontaktu

slitina mědi

Kontaktní plocha

ušlechitlý kov

Rastr (rozteč)

2.76 mm

Typ

09 66 521 6703

Plug/bus

50

Varianty(Veškeré ceny jsou vč. DPH)

Připojení
Provedení
Pólů

HARTING 09 66 111 7501 09661117501 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 111 7501 09661117501 konektor Pólů: 9 pájené 1 ks

3004924


pájené
zásuvka, rovná
9
HARTING 09 66 111 6501 09661116501 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 111 6501 09661116501 konektor Pólů: 9 pájené 1 ks

3004925


pájené
zásuvka, rovná
9
HARTING 09 66 111 6502 09661116502 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 111 6502 09661116502 konektor Pólů: 9 pájené 1 ks

3004926


pájené
zásuvka, rovná
9
HARTING 09 66 112 6602 09661126602 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 112 6602 09661126602 konektor Pólů: 9 pájené 1 ks

3004927


pájené
zásuvka, zahnutá
9
HARTING 09 66 112 6601 09661126601 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 112 6601 09661126601 konektor Pólů: 9 pájené 1 ks

3004930


pájené
zásuvka, zahnutá
9
HARTING 09 66 111 6503 09661116503 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 111 6503 09661116503 konektor Pólů: 9 pájené 1 ks

3004931


pájené
zásuvka, rovná
9
HARTING 09 66 112 7602 09661127602 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 112 7602 09661127602 konektor Pólů: 9 pájené 1 ks

3004934


pájené
zásuvka, zahnutá
9
HARTING 09 66 113 7602 09661137602 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 113 7602 09661137602 konektor Pólů: 9 pájené 1 ks

3004935


pájené
zásuvka, zahnutá
9
HARTING 09 66 113 7603 09661137603 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 113 7603 09661137603 konektor Pólů: 9 pájené 1 ks

3004937


pájené
zásuvka, zahnutá
9
HARTING 09 66 111 7502 09661117502 konektor Pólů: 9 pájené 1 ks
HARTING 09 66 111 7502 09661117502 konektor Pólů: 9 pájené 1 ks

3004938


pájené
zásuvka, rovná
9

Ke stažení

List technických údajů

English

List technických údajů 3005389 HARTING 09 66 521 6703 09665216703 konektor Pólů: 50 pájené 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3005389 HARTING 09 66 521 6703 09665216703 konektor Pólů: 50 pájené 1 ks

Popis

Konektor, připojení hřídele, jmenovitý proud: 7,5 a, kolík, konstrukční velikost: D-Sub 5

Tento text byl přeložen strojově.

Popis

Konektor, připojení hřídele, jmenovitý proud: 7,5 a, kolík, konstrukční velikost: D-Sub 5

Tento text byl přeložen strojově.
