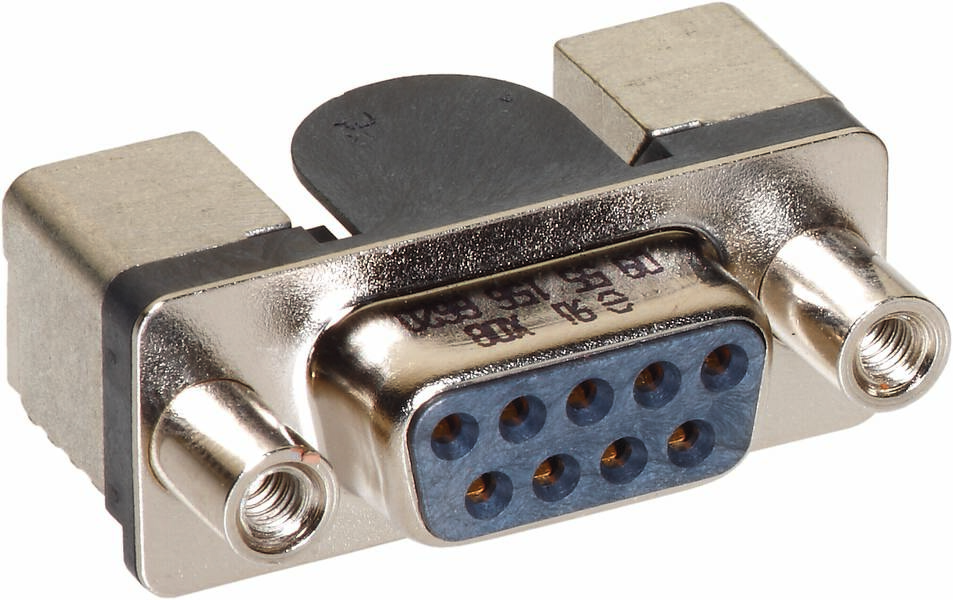

HARTING 09 55 256 3616 741 09552563616741 konektor Pólů: 15 SMT 160 ks Piece
Druh obalu
Piece
Kategorie produktu
konektor
Provedení
zásuvka, zahnutá
Pólů
15
Připojení
SMT
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 160 ks)
Celková cena (18 529,00 Kč / kus)
18 529,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Konektor
- konektor
- Počet řádků: 2
- Pólů: 15
Technické parametry
- Konstrukční řada: D-Sub
- Komponenty: Konektory
- Popis kontaktu: Lisovaný; zahnutý
- Připojení: Pájecí kontakt Reflowlett (SMT)
- Typ připojení: Motherboard to trvale
- Počet kontaktů: 15
- Typ zámku: Příruba se závitem 4-40 UNC
- Rastr, 2,76 mm, připojení na straně
- Jmenovitý proud: Max. 5 A.
- Izolační odpor > 5 x 109 Ω
- Průchodový odpor: ≤25 mΩ
- Mezní teplota: -55 ... 40 až +125 °C (při reflowletování max. 40 až +240 °C po 30 s)
- Počet zastrčení: ≥ 500
- Zkušební napětí Ueff: 1 kV
- Izolační skupina: IIIA (175 ≤ CTI < 400)
- Materiál použití: crystal polymer (LCP); Shell: Ocel, poniklovaná
- Barva použití: Černá
- Materiál kontaktů: Slitina mědi; hmotnost: Zinkový tlakový odlitek
- Povrch kontaktů: Ušlechtilý kov přes ni
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: DIN 41652
- Čistá hmotnost: 23 g
- Označení: Standardní
- Vzdálenost vzduchu: ≥ 1 mm
- Vzdálenost mezi elementy: ≥ 1 mm
- Moisture Sensitivity Level (MSL): 1 podle ECA/IPC/JEDEC J-STD-020D
- Úroveň citlivosti zkoušky (PSL): R0 podle ECA/IPC/JEDEC J-STD-020D
- Hot plugging: ne
- Tloušťka desky plošných spojů: ≥ 1,6 mm
- Síla zástrčky: ≤ 50 N.
- Tažná síla: ≥ 4,5 N;≤ 33 N
- Pohlaví: Zásuvka
- Popis: Nízký profil
- Utahovací moment: ≤0,6 Nm šroub
- Velikost: D-Sub 2
- Vzdálenost mezi piny: 2,84 mm
- Výška: 3,6 mm
- Druh obalu
Piece
- Typ
D-Sub
- Kategorie produktu
konektor
- Provedení
zásuvka, zahnutá
- Pólů
15
- Připojení
SMT
- Počet řádků
2
- Obsah
160 ks
- Cykly zapojení
≥ 500
- Číslo výrobce
09552563616741
- Barva
černá
- Druh kontaktu
lisované kontakty
- Materiál kontaktu
slitina mědi
- Kontaktní plocha
ušlechitlý kov
- Rastr (rozteč)
2.76 mm
- Vlastnosti
nízká stavební forma
- Typ
09 55 256 3616 741
Plug/bus
15
Ke stažení
List technických údajů
List technických údajů 3004178 HARTING 09 55 256 3616 741 09552563616741 konektor Pólů: 15 SMT 160 ks Piece
List technických údajů 3004178 HARTING 09 55 256 3616 741 09552563616741 konektor Pólů: 15 SMT 160 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3004178 HARTING 09 55 256 3616 741 09552563616741 konektor Pólů: 15 SMT 160 ks Piece
Popis
Konektor, nízký profil, přípojka pro reflowletování (SMT), jmenovitý proud: 5 a, zásuvka, velikost: D-Sub 2
