Name: HARTING 09 36 016 2701 09360162701 vložka pinového konektoru, 1 ks
Brand: HARTING
SKU: 3007988
Availability: BackOrder

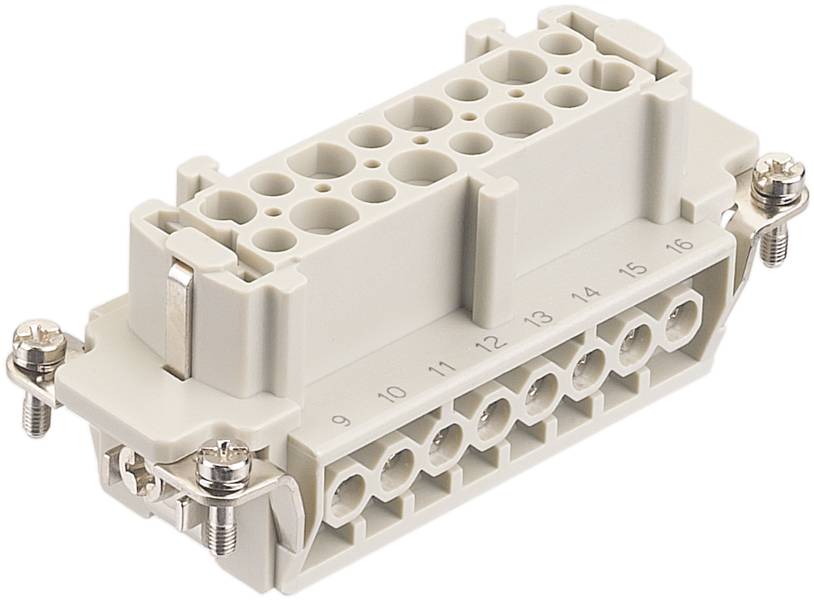

16-pólový průmyslový konektor z plastu s kovovými zámky, vhodný pro těžké průmyslové aplikace a propojovací systémy.

Kategorie produktu

vložka pinového konektoru

Připojení

šroubovací

počet kontaktů

16 + PE

Průřez vodiče (min.)

0.75 mm²

Průřez vodiče (max.)

2.5 mm²

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 27. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 395,00 Kč / kus)

1 395,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Řada: Han® EX
Typ připojení: Šroubové připojení
Počet kontaktů: 16
Jmenovitý proud: Max. 16 A.
Izolační odpor >1010 Ω
Průchodový odpor: ≤ 1 mΩ
Mezní teplota: -20 ... +40 °C
Počet zastrčení: ≥ 500
Materiál použití: Polykarbonát (PC)
Barva vložky: RAL 7032 (křemenově šedá)
Materiál kontaktů: Slitina mědi
Povrch kontaktů: Postříbřený
Třída hořlavosti materiálu podle UL 94: V-0
Čistá hmotnost: 91,6 g
Jmenovité napětí: 90 V
Upozornění: Pozor! Lze použít pouze ve spojení s krytem Han® EX!
Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
Pohlaví: Zásuvka
Průřez vodiče: 0,75 ... 2,5 mm²
Utahovací moment 0,5 Nm
Velikost 16 B.
PE kontakt: Ano

Kategorie produktu: vložka pinového konektoru

Barva: štěrkově šedá (RAL 7032)

Vlastnosti: se šroubovým připojením

Připojení: šroubovací

Pólů: 16

počet kontaktů: 16 + PE

Průřez vodiče (min.): 0.75 mm²

Průřez vodiče (max.): 2.5 mm²

Cykly zapojení: ≥ 500

Série: Han® Ex

Obsah: 1 ks

Max. teplota: +40 °C

Min. teplota: -20 °C

Počet pólů: Ano

: 90 V

: NE

: 16

: Bus

: -20-40 °C

: V0

: Screw connection

: Silver

: NE

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: ANO

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 16
