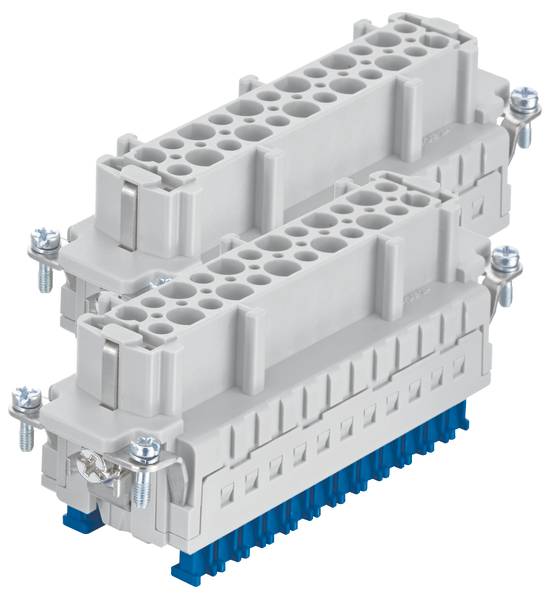

HARTING 09 33 024 2788 09330242788 konektor, seria Han® 48B, 1 ks
Druh obalu
Piece
Kategorie produktu
konektor
Řada
Han® 48B
Připojení
Připojení pružinovou svorkou
počet kontaktů
48 + PE
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 289,00 Kč / kus)
1 289,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Řada: Han® ES Press
- Typ připojení: Pružinová svorka v kleci
- Počet kontaktů: 48
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: 3 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 171 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Poznámky: Modrý ovladač; pouze pro pouzdro vysoké konstrukce; k kompletnímu osazení jsou zapotřebí dvě vložky!
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: AWG 26... TLOUŠŤKA VODIČE AWG 14
- Délka odizolování: 9... 11 mm
- Popis: Další potisk
- Barva příslušenství: Modrá
- Velikost 48 B.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Jmenovité napětí podle CSA: 600 V.
- Kontaktní označení: 25... 48
- Druh obalu
Piece
- Kategorie produktu
konektor
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® 48B
- Vlastnosti
bez kabelové ochrany
- Připojení
Připojení pružinovou svorkou
- Pólů
48
- počet kontaktů
48 + PE
- Průřez vodiče (min.)
0.14 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
≥ 500
- Série
Han® ES Press
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
500 V
NE
48
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
NE
0.14-2.5 mm²
0.14-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
48
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3007929 HARTING 09 33 024 2788 09330242788 konektor, seria Han® 48B, 1 ks
List technických údajů 3007929 HARTING 09 33 024 2788 09330242788 konektor, seria Han® 48B, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007929 HARTING 09 33 024 2788 09330242788 konektor, seria Han® 48B, 1 ks
Popis
Vložky, pružinová svorka v kleci, zásuvka, polykarbonát (PC), RAL 7032 (křemenově šedá), jmenovitý proud 16 a, konstrukční velikost: 48 B, kontakty: 48
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
