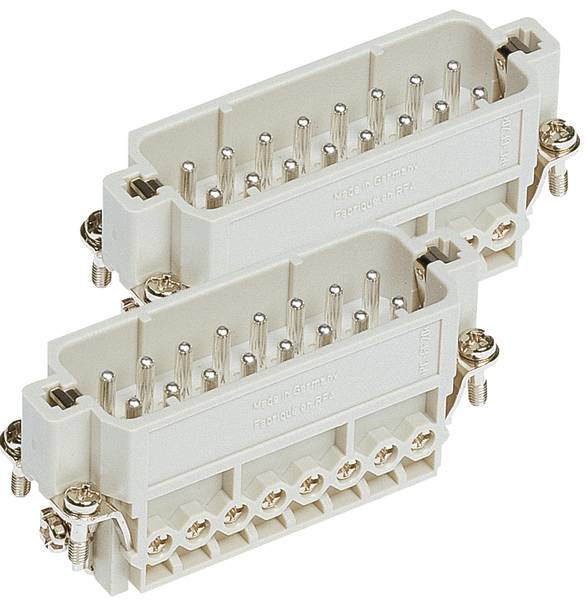

HARTING 09 20 016 2616 09200162616 vložka pinového konektoru, seria Han® A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Řada
Han® A
Připojení
šroubovací
počet kontaktů
32 + PE
Průřez vodiče (min.)
0.75 mm²
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
491,74 Kč
3
4% = 21,39 Kč
470,35 Kč
5
6% = 29,95 Kč
461,79 Kč
10
7% = 35,61 Kč
456,13 Kč
25
9% = 42,05 Kč
449,69 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (491,74 Kč / kus)
491,74 Kč
Bez DPH.
Už jen 6 Ks skladem!
Technické parametry
- Řada: Han a®
- Typ připojení: Šroubové připojení
- Počet kontaktů: 32
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: ≤ 1 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 65,6 g
- Jmenovité napětí: 250 V
- Impulzní rázové napětí: 4 kV
- Stupeň znečištění: 3
- Poznámka: Pro kompletní vybavení jsou zapotřebí dvě nástavce.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: 0,75 ... 2,5 mm²
- Popis: Další potisk
- Utahovací moment 0,5 Nm
- Velikost 32 A.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Kontaktní označení: 33... 48
- S ochranou drátu: Ano
- Kategorie produktu
vložka pinového konektoru
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® A
- Vlastnosti
postříbřené kontakty
- Připojení
šroubovací
- Pólů
32
- počet kontaktů
32 + PE
- Průřez vodiče (min.)
0.75 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
≥ 500
- Série
Han A®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
250 V
ANO
32
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
NE
0.75-2.5 mm²
0.75-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
32
Ke stažení
List technických údajů
List technických údajů 3008016 HARTING 09 20 016 2616 09200162616 vložka pinového konektoru, seria Han® A, 1 ks
List technických údajů 3008016 HARTING 09 20 016 2616 09200162616 vložka pinového konektoru, seria Han® A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008016 HARTING 09 20 016 2616 09200162616 vložka pinového konektoru, seria Han® A, 1 ks
Popis
Nástavce, šroubový spoj, kolík, polykarbonát (PC), RAL 7032 (kieselově šedá), jmenovitý proud 16 a, konstrukční velikost: 32 a, kontakty: 32
