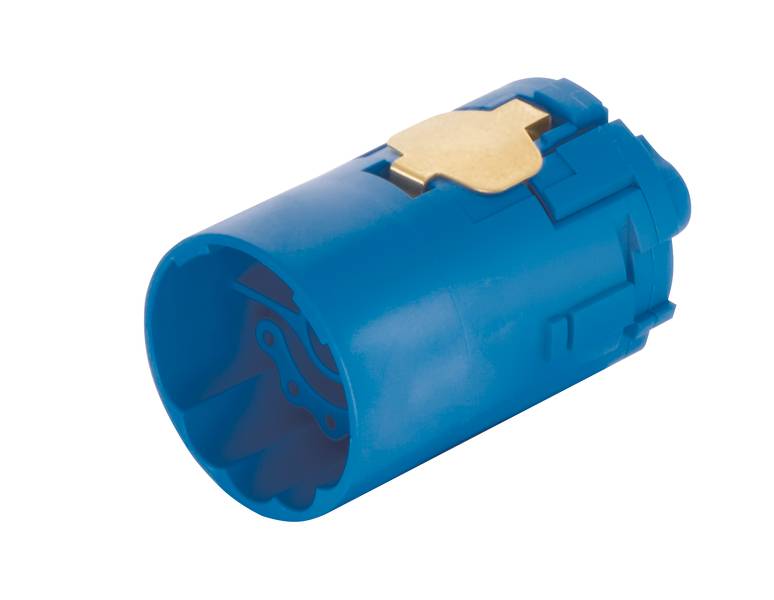

HARTING 09 15 609 3001 09156093001 Vložka M23, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vložka M23
počet kontaktů
9
Připojení
krimpované
Obsah
1 ks
Typ
09 15 609 3001
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
276,86 Kč
15
6% = 15,31 Kč
261,55 Kč
25
8% = 21,46 Kč
255,40 Kč
50
9% = 25,50 Kč
251,36 Kč
100
11% = 30,09 Kč
246,77 Kč
200
13% = 35,19 Kč
241,67 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (276,86 Kč / kus)
276,86 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Konstrukční řada: Kulatý konektor M23
- Komponenty: Nástavce
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 9
- Izolační odpor >1013 Ω
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Zkušební napětí Ueff: 4 kV
- Materiál vložky: Polyamid (PA)
- Barva použití: Modrá
- Třída hořlavosti materiálu podle UL 94: V-0
- Čistá hmotnost: 7,14 g
- Označení: Power
- Počet signálních kontaktů: 5
- Počet Power kontaktů: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky. 4x 2 mm; 5x 1 mm
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: 0,14 ... 4 mm²
- Popis: Náhled do zásuvky (a)
- Další kontakty: PE kontakt
- Jmenovitý proud (signál): 10 a
- Jmenovitý proud (Power): 28 a
- Jmenovité napětí (Power) 600 v
- Jmenovité napětí (signál) 250 V.
- Jmenovité rázové napětí (signál): 2,5 kV
- Stupeň znečištění (signál): 3
- Jmenovité rázové napětí (Power): 4 kV
- Stupeň znečištění (Power): 3
- Typ
09 15 609 3001
- Kategorie produktu
Vložka M23
- počet kontaktů
9
- Připojení
krimpované
- Barva
modrá
- Obsah
1 ks
- Číslo výrobce
09156093001
- Pólů
9
9
Pin
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
NE
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Ke stažení
List technických údajů
List technických údajů 3007850 HARTING 09 15 609 3001 09156093001 Vložka M23, 1 ks
List technických údajů 3007850 HARTING 09 15 609 3001 09156093001 Vložka M23, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007850 HARTING 09 15 609 3001 09156093001 Vložka M23, 1 ks
Popis
Vložky, krimpovací připojení, kolík, polyamid (PA), modrá, kontakty: 9 PE kontaktů, průřez kabelu: 0,14...4 mm²
