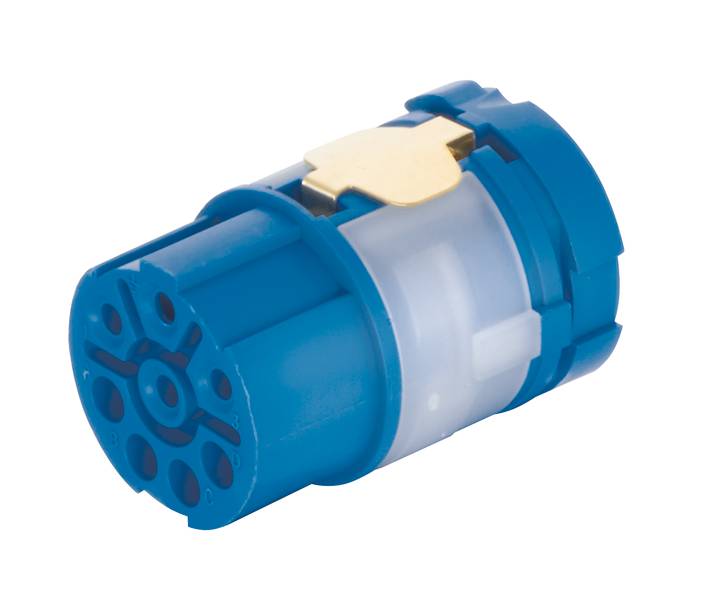

HARTING 09 15 608 3101 09156083101 Vložka M23, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vložka M23
Provedení
zásuvka
počet kontaktů
8 + PE
Připojení
krimpované
Obsah
1 ks
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
194,21 Kč
15
6% = 11,15 Kč
183,06 Kč
25
8% = 15,61 Kč
178,60 Kč
50
10% = 18,59 Kč
175,62 Kč
100
11% = 21,56 Kč
172,65 Kč
200
13% = 25,66 Kč
168,55 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (194,21 Kč / kus)
194,21 Kč
Bez DPH.
Už jen 1 Ks skladem!
Technické parametry
- Konstrukční řada: Kulatý konektor M23
- Komponenty: Nástavce
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 8
- Izolační odpor >1013 Ω
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Zkušební napětí Ueff: 4 kV
- Materiál vložky: Polyamid (PA)
- Barva použití: Modrá
- Třída hořlavosti materiálu podle UL 94: V-0
- Čistá hmotnost: 9,32 g
- Označení: Power
- Počet signálních kontaktů: 4
- Počet Power kontaktů: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky. 4x 2 mm; 4x 1 mm
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: 0,14 ... 4 mm²
- Další kontakty: PE kontakt
- Jmenovitý proud (signál): 8 a
- Jmenovitý proud (Power): 28 a
- Jmenovité napětí (Power) 600 v
- Jmenovité napětí (signál) 300 V.
- Jmenovité rázové napětí (signál): 2,5 kV
- Stupeň znečištění (signál): 3
- Jmenovité rázové napětí (Power): 4 kV
- Stupeň znečištění (Power): 3
- Typ
09 15 608 3101
- Kategorie produktu
Vložka M23
- Provedení
zásuvka
- počet kontaktů
8 + PE
- Připojení
krimpované
- Barva
modrá
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
- Materiál pouzdra
polyamid
- Hmotnost
9.32 g
- Číslo výrobce
09156083101
- Izolační materiál
polyamid
- Pólů
8
- maximální průřez
4 mm²
- Průřez min
0.14 mm²
- Rozsah průřezů
0.14 - 4 mm²
8
Bus
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
NE
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Ke stažení
List technických údajů
List technických údajů 3007776 HARTING 09 15 608 3101 09156083101 Vložka M23, 1 ks
List technických údajů 3007776 HARTING 09 15 608 3101 09156083101 Vložka M23, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007776 HARTING 09 15 608 3101 09156083101 Vložka M23, 1 ks
Popis
Vložky, krimpovací připojení, zásuvka, polyamid (PA), modrá, kontakty: 8 PE kontaktů, průřez kabelu: 0,14...4 mm²
