HARTING 09 15 117 2703 09151172703 Vložka M23, 1 ks

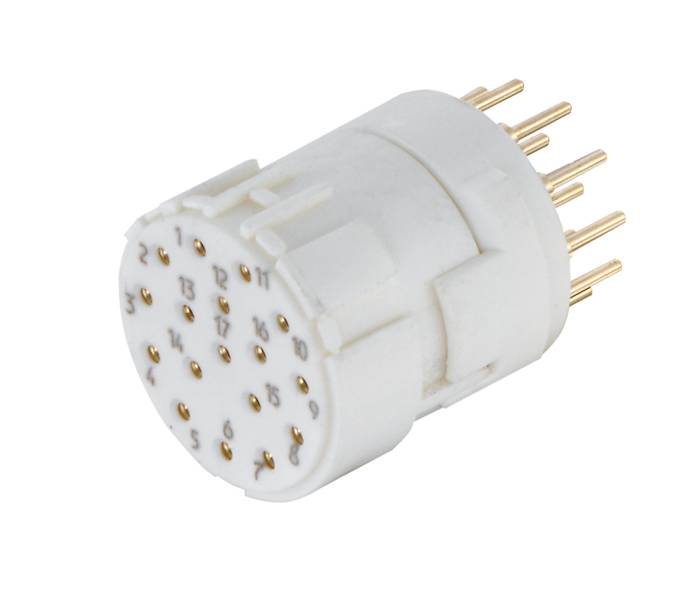

Kulatý elektrický konektor s vícepólovými kolíky. Konektor je bílý a má vyznačené čísla pro označení pozic kolíků.

Kategorie produktu

Vložka M23

Provedení

zásuvka

počet kontaktů

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Doručení: Po 21. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 280,17 Kč / kus)

1 280,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Konstrukční řada: Kulatý konektor M23
Komponenty: Nástavce
Typ připojení: Pájecí kontakt s DPS
Počet kontaktů: 17
Jmenovitý proud: Max. 8 A.
Izolační odpor >106 Ω
Mezní teplota: -40 ... +125 °C
Počet zastrčení: ≥ 500
Materiál vložky: Polyamid (PA)
Barva použití: Bílá
Materiál kontaktů: Slitina mědi
Povrch kontaktů: Pozlacený
Třída hořlavosti materiálu podle UL 94: V-0
Čistá hmotnost: 27,4 g
Označení: Signál
Jmenovité napětí: 160 V
Impulzní rázové napětí: 1,5 kV
Stupeň znečištění: 3
Pokyny: Vhodné pouze pro přistavené pouzdro 09 15 100 0301, 0302, 0305, 0306 a 0307
Pohlaví: Zásuvka

Typ: 09 15 117 2703

Kategorie produktu: Vložka M23

Provedení: zásuvka

počet kontaktů: 17

Připojení: pájené

Barva: bílá

Obsah: 1 ks

Max. teplota: 125 °C

Min. teplota: -40 °C

Materiál kontaktu: slitina mědi

Materiál pouzdra: polyamid

Hmotnost: 27.4 g

Číslo výrobce: 09151172703

Izolační materiál: polyamid

Označovací barva: bílá

Pólů: 17

: 160 V

: 17

: Bus

: -40-125 °C

: V0

: 1.5 kV

: Soldering connection

: Gold

: Polyamide (PA)

: Brass

: Thermoplastic

: 8 A

: Plastic

: 500

Ke stažení

List technických údajů

List technických údajů 3007947 HARTING 09 15 117 2703 09151172703 Vložka M23, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3007947 HARTING 09 15 117 2703 09151172703 Vložka M23, 1 ks

Popis

Vložky, pájecí desky s tištěnými spoji, zásuvka, polyamid (PA), bílá, jmenovitý proud: 8 a, kontakty: 17, slitina mědi, pozlacený

Tento text byl přeložen strojově.
