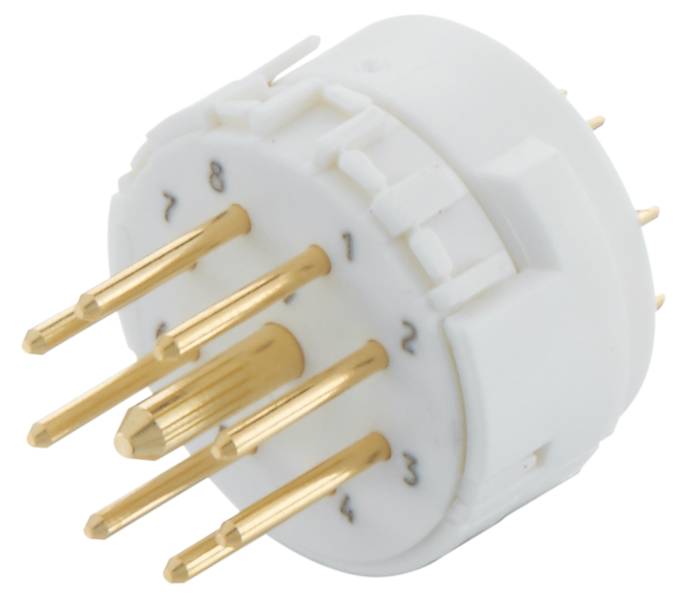

HARTING 09 15 109 2602 09151092602 Vložka M23, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Vložka M23
počet kontaktů
9
Připojení
pájené
Obsah
1 ks
Typ
09 15 109 2602
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
409,09 Kč
3
5% = 20,29 Kč
388,80 Kč
5
7% = 28,39 Kč
380,70 Kč
10
9% = 35,79 Kč
373,30 Kč
25
10% = 39,88 Kč
369,21 Kč
50
11% = 46,68 Kč
362,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (409,09 Kč / kus)
409,09 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Konstrukční řada: Kulatý konektor M23
- Komponenty: Nástavce
- Typ připojení: Pájecí vývod
- Počet kontaktů: 9
- Izolační odpor >1010 Ω
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál vložky: Polyamid (PA)
- Barva použití: Bílá
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Pozlacený
- Třída hořlavosti materiálu podle UL 94: V-0
- Čistá hmotnost: 6 g
- Označení: Signál
- Počet signálních kontaktů: 8
- Počet speciálních kontaktů
- Pohlaví: Kolík
- Průřez vodiče: Max. 1 mm²
- Jmenovitý proud (signál): 8 a
- Specifikace speciálních kontaktů: Pomocný kontakt
- Jmenovité napětí (signál) 200 V.
- Jmenovité rázové napětí (signál): 2,5 kV
- Stupeň znečištění (signál): 3
- Jmenovitý proud speciálního kontaktu 20 A.
- Jmenovité napětí speciální kontakt 200 v
- Jmenovité rázové napětí: Speciální kontakt 2,5 kV
- Stupeň znečištění speciálního kontaktu: 3
- Typ
09 15 109 2602
- Kategorie produktu
Vložka M23
- počet kontaktů
9
- Připojení
pájené
- Barva
bílá
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Materiál kontaktu
slitina mědi
- Materiál pouzdra
polyamid
- Hmotnost
6 g
- Číslo výrobce
09151092602
- Izolační materiál
polyamid
- Pólů
9
- maximální průřez
1 mm²
- Rozsah průřezů
1 mm² (max)
9
Pin
-40-125 °C
V0
Soldering connection
Gold
1-1 mm²
1-1 mm²
Polyamide (PA)
Brass
Thermoplastic
Plastic
500
Ke stažení
List technických údajů
List technických údajů 3007973 HARTING 09 15 109 2602 09151092602 Vložka M23, 1 ks
List technických údajů 3007973 HARTING 09 15 109 2602 09151092602 Vložka M23, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007973 HARTING 09 15 109 2602 09151092602 Vložka M23, 1 ks
Popis
Vložky, pájecí připojení, kolík, polyamid (PA), bílá, kontakty: 9, průřez kabelu: 1 mm², max., slitina mědi, pozlacené
