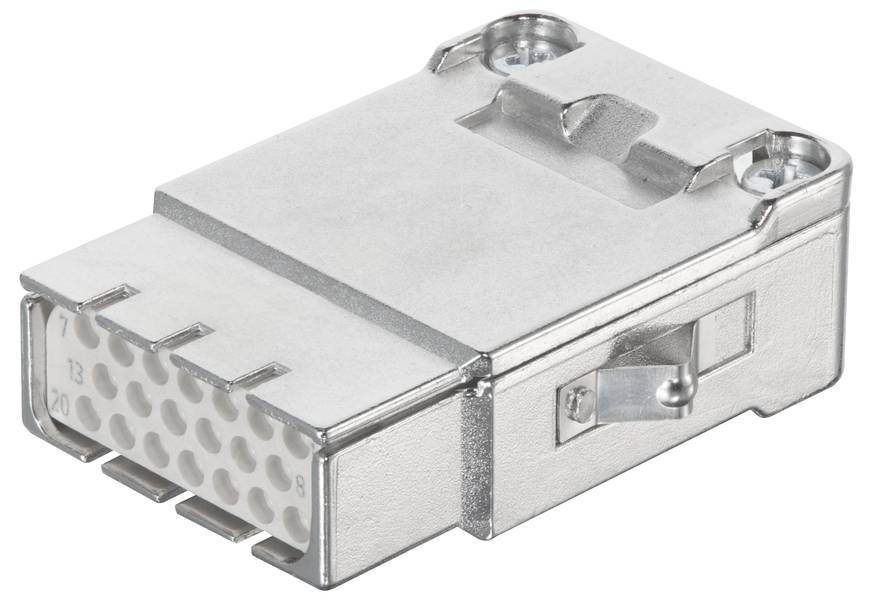

HARTING 09 14 020 3114 09140203114 vložka pinového konektoru, 1 ks
Druh obalu
Piece
Kategorie produktu
vložka pinového konektoru
Připojení
krimpované
počet kontaktů
20
Průřez vodiče (min.)
0.09 mm²
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 239,00 Kč / kus)
1 239,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 20
- Jmenovitý proud: Max. 4 A.
- Mezní teplota: -40 ... +85 °C
- Počet zastrčení: ≥ 500
- Materiál použití: crystal polymer (LCP)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 30 g
- Jmenovité napětí: 32 V
- Impulzní rázové napětí: 0,8 kV
- Stupeň znečištění: 3
- Poznámka: S přídavnou stíněnou přípojkou k kloubovému rámu; krimpovací kontakty prosím objednejte zvlášť.
- Pohlaví: Zásuvka
- Průřez vodiče: 0,09 ... 0,52 mm²
- Popis: Použití modulu Han® Shielded
- Další kontakty: + stínění
- Materiál stínění: Tlakově litý zinek, poniklovaný
- Schválení: DNV GL
- Průchodový odpor, stínění: ≤ 100 mΩ
- Druh obalu
Piece
- Kategorie produktu
vložka pinového konektoru
- Vlastnosti
+ stínění
- Připojení
krimpované
- Pólů
20
- počet kontaktů
20
- Průřez vodiče (min.)
0.09 mm²
- Průřez vodiče (max.)
0.52 mm²
- Cykly zapojení
≥ 500
- Obsah
1 ks
- Max. teplota
+85 °C
- Min. teplota
-40 °C
32 V
NE
20
Bus
-40-85 °C
V0
0.8 kV
Crimp connection
Other
3
ANO
0.09-0.52 mm²
0.09-0.52 mm²
Other
Thermoplastic
4 A
Thermoplastic
500
20
Ke stažení
List technických údajů
List technických údajů 3007485 HARTING 09 14 020 3114 09140203114 vložka pinového konektoru, 1 ks
List technických údajů 3007485 HARTING 09 14 020 3114 09140203114 vložka pinového konektoru, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007485 HARTING 09 14 020 3114 09140203114 vložka pinového konektoru, 1 ks
Popis
Krimpovací připojení, zásuvka, kontakty: 20 + stínění, průřez kabelu: 0,09... 0,52 m², jmenovitý proud: 4 a, Liquid crystal polymer (LCP)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
