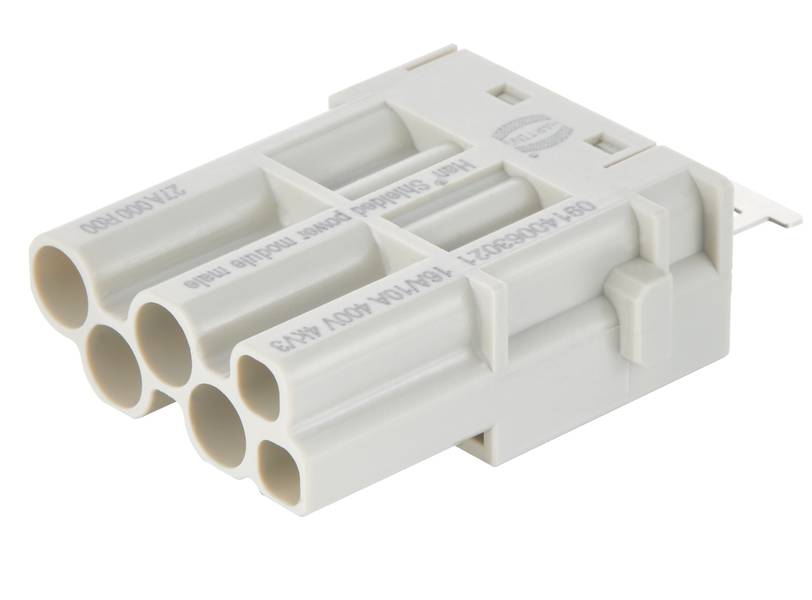

HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Jednotlivý modul
Připojení
krimpované
počet kontaktů
6
Průřez vodiče (min.)
0.14 mm²
Průřez vodiče (max.)
4 mm²
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
409,09 Kč
3
5% = 20,29 Kč
388,80 Kč
5
7% = 28,39 Kč
380,70 Kč
10
9% = 35,79 Kč
373,30 Kč
25
10% = 39,88 Kč
369,21 Kč
50
11% = 46,68 Kč
362,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (409,09 Kč / kus)
409,09 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han-Modular®
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 6
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 0,1 g
- Počet signálních kontaktů: 2
- Počet Power kontaktů: 4
- Jmenovité napětí: 400 V
- Impulzní rázové napětí: 4 kV
- Stupeň znečištění: 3
- Upozornění: Krimpovací kontakty nejsou součástí dodávky. 4x Han E®; 2x Han D®
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: 0,14 ... 4 mm²
- Stínění: stíněný
- Jmenovitý proud (signál): 10 a
- Modul Han® Shielded Power
- Velikost modulu: Samostatný modul
- Jmenovité napětí (signál) 400 V.
- Jmenovité rázové napětí (signál): 4 kV
- Stupeň znečištění (signál): 3
- Popis modulu: Se stínícím plechem
- Kategorie produktu
Jednotlivý modul
- Barva
štěrkově šedá (RAL 7032)
- Připojení
krimpované
- Pólů
6
- počet kontaktů
6
- Průřez vodiče (min.)
0.14 mm²
- Průřez vodiče (max.)
4 mm²
- Průřez vodiče - výkonový kontakt (min.)
0.14 mm²
- Průřez vodiče - výkonový kontakt (max.)
4 mm²
- Průřez vodiče - řídicí kontakt (min.)
0.14 mm²
- Průřez vodiče - řídicí kontakt (max.)
4 mm²
- Cykly zapojení
≥ 500
- Série
Han-Modular®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
400 V
NE
6
Pin
-40-125 °C
V0
4 kV
Crimp connection
Other
3
ANO
0.14-4 mm²
0.14-4 mm²
Other
Thermoplastic
16 A
Thermoplastic
500
6
Ke stažení
List technických údajů
List technických údajů 3009592 HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks
List technických údajů 3009592 HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3009592 HARTING 09 14 006 3021 09140063021 Jednotlivý modul, 1 ks
Popis
Modul Han Shielded Power, Power modul, s stínicí plech, krimpovací připojení, kolík, kontakty: 6, průřez kabelu: 0,14...4 mm², jmenovitý proud: 16 A.
