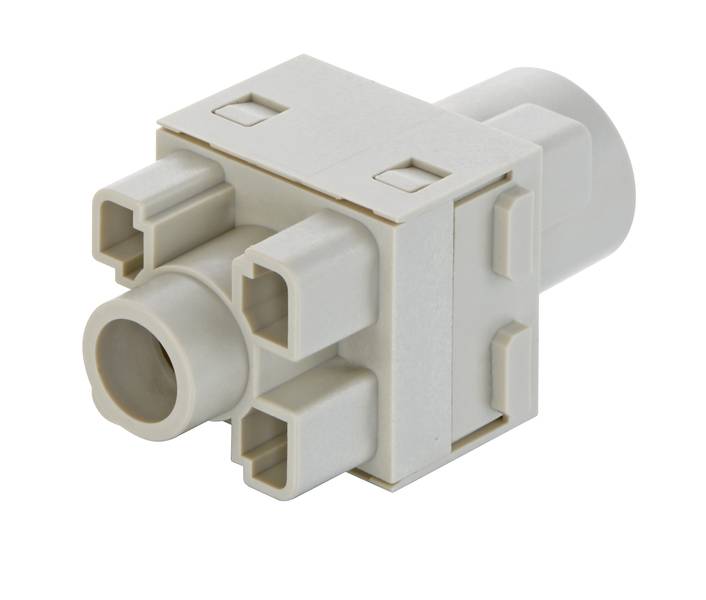

HARTING 09 14 001 3103 09140013103 konektor, 1 ks
Kategorie produktu
konektor
Připojení
krimpované
počet kontaktů
1
Průřez vodiče (min.)
16 mm²
Průřez vodiče (max.)
70 mm²
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (465,00 Kč / kus)
465,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Řada: Han-Modular®
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 1
- Jmenovitý proud: Max. 200 A.
- Izolační odpor >1010 Ω
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Třída hořlavosti materiálu podle UL 94: V-0
- NORMY: EN 50124-1; IEC 60664-1; IEC 61984
- Čistá hmotnost: 20 g
- JMENOVITÉ NAPĚTÍ: MAX. 1.000 V/AC; MAX. 1.300 V/DC
- Impulzní rázové napětí: 8 kV
- Stupeň znečištění: 3
- Poznámka: Krimpovací kontakty nejsou součástí dodávky.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: 16 ... 70 mm²
- Schválení: DNV GL
- Jmenovité napětí podle UL: 1.000 V.
- Modul Han® 200 A.
- Velikost modulu: Dvojitý modul
- Kategorie produktu
konektor
- Barva
štěrkově šedá (RAL 7032)
- Vlastnosti
bez kabelové ochrany
- Připojení
krimpované
- Pólů
1
- počet kontaktů
1
- Průřez vodiče (min.)
16 mm²
- Průřez vodiče (max.)
70 mm²
- Cykly zapojení
500
- Série
Han-Modular®
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
1000 V
NE
1
Bus
-40-125 °C
V0
8 kV
Crimp connection
Other
3
ANO
16-70 mm²
16-70 mm²
Other
Thermoplastic
200 A
Thermoplastic
500
1
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3008305 HARTING 09 14 001 3103 09140013103 konektor, 1 ks
List technických údajů 3008305 HARTING 09 14 001 3103 09140013103 konektor, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3008305 HARTING 09 14 001 3103 09140013103 konektor, 1 ks
Popis
Modul Han 200 a, dvojitý modul, krimpovací připojení, zásuvka, kontakty: 1, průřez vodiče: 16...70 mm², jmenovitý proud: 200 a, polykarbonát (PC)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
