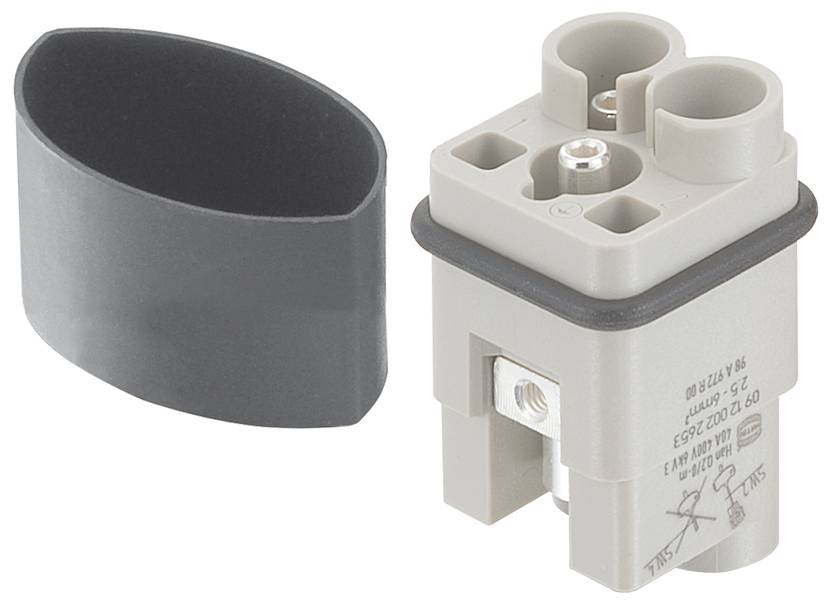

HARTING 09 12 002 2656 09120022656 vložka pinového konektoru, seria Han® Q, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
vložka pinového konektoru
Řada
Han® Q
Připojení
axiální šroubové připojení
počet kontaktů
2 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
599,17 Kč
3
4% = 26,06 Kč
573,11 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (599,17 Kč / kus)
599,17 Kč
Bez DPH.
Technické parametry
- Řada: Han® Q
- Připojení: Axiální šroubové připojení
- Počet kontaktů: 2
- Jmenovitý proud: Max. 40 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: ≤ 1 mΩ
- Mezní teplota: -40 ... +125 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 25,54 g
- Označení: 2/0 High Voltage
- Jmenovité napětí: 830 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: 1,5 ... 2,5 mm²
- Utahovací moment 1,8 Nm
- Velikost 3 A.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Jmenovité napětí podle CSA: 600 V.
- Druh obalu
Piece
- Kategorie produktu
vložka pinového konektoru
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® Q
- Vlastnosti
postříbřené kontakty
- Připojení
axiální šroubové připojení
- Pólů
2
- počet kontaktů
2 + PE
- Průřez vodiče (min.)
1.5 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
≥ 500
- Série
Han® Q
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
830 V
NE
2
Pin
-40-125 °C
V0
6 kV
Axial screw connection
Silver
3
NE
1.5-2.5 mm²
1.5-2.5 mm²
ANO
Other copper alloys
Thermoplastic
40 A
Thermoplastic
500
2
Ke stažení
List technických údajů
List technických údajů 3007747 HARTING 09 12 002 2656 09120022656 vložka pinového konektoru, seria Han® Q, 1 ks
List technických údajů 3007747 HARTING 09 12 002 2656 09120022656 vložka pinového konektoru, seria Han® Q, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007747 HARTING 09 12 002 2656 09120022656 vložka pinového konektoru, seria Han® Q, 1 ks
Popis
Nástavce, axiální šroubové připojení, kolík, polykarbonát (PC), RAL 7032 (kelezšedé), jmenovitý proud 40 a, konstrukční velikost: 3 a, kontakty: 2
