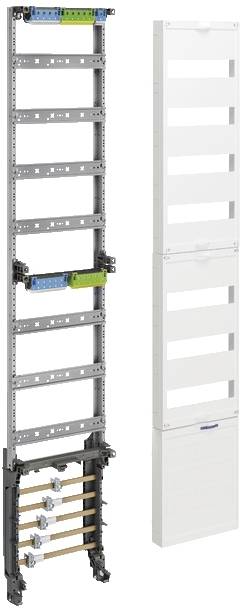

Hager ZH53XS Univerzální rozvodové pole Hager ZH53XS, 1350 mm, 7 rh, 5p, tř. PE/N vodorovný Rozváděcí pole vícebarevná 1

Rozvodné pole, univerzální z, 1350 mm, 7 řady, se SAS 5-pólovým, svorky, PE/N vodorovný. Skříňové pouzdro pro čítač podle DIN VDE 0603/1, měřicí norma DIN 43 870 pro montáž pod omítku, pod omítku nebo částečně zapuštěnou montáž. Skládá se ze skříně s dvířky z práškově lakovaného, stabilního profilovaného 1 mm tlustého ocelového plechu. Kompletní vnitřní výstelka z plastu. Kabelové průchodky nahoře a dole díky vestavěné plastové přírubě. Výkroje na zadní straně v plastové části. Přípojnice vedená jako oboustranná příruba otevíratelná ze strany bez nářadí ve spodním prostoru jako možnost připojení přípojnice různých skříní nebo ve spojení s kabelovou svorkovnicí a připojovací sadou. Kromě provedení v SAR navíc otvory v oblasti AAR (pro montážní výšku 1100 a 1400 mm) a RFZ (pro montážní výšku 1100 mm). Dveře pevně zarovnáte s vnitřním nastavitelným závěsy, volitelně doprava nebo doleva s úhlem otevření 110°. Dveřní zámek s průkopníkem. Zámky dveří lze vyměnit díky jiným zámkům. Skříň vedle sebe a nad sebou. Velikost skříně 1 až 5-feldrig se 72 až 540 prostorovými jednotkami (PLE). Poznámka: Hlavní vedení se podle VDE-AR-N 4100:2019-04 zavede a připojí zespodu do skříně čítače, a to zespodu nebo ze strany. Výška: __ mm (1100 mm nebo 1400 mm) šířka: __ mm hloubka: 205 / 160 mm, barva RAL: 9010 třída ochrany 44, třída ochrany II , jmenovitý proud přípojnic systému 250 a provedení podle VDE-AR-N 4100:2019-04 počítadla pro __ počítadla (e). Podle technických podmínek připojení (TAB) provozovatele distribuční soustavy __ pro: ___ elektronické počítadlo domácnosti (eHZ) nebo ____ čítač s 3-bodovým upevněním (3HZ). __ pro referenční zařízení se spotřebou v domácnostech max. 63 a (10 mm²) podle DIN 18015-1 (__ byty, __ obecný, __ reserve, __ tepelné čerpadlo) __ pro aplikace na trvalý proud max. 32 a (10 mm²) podle VDE-AR-N 4100:2019-04 (např. PV až 22 kW) __ pro trvalý proud

Tento text byl přeložen strojově.
