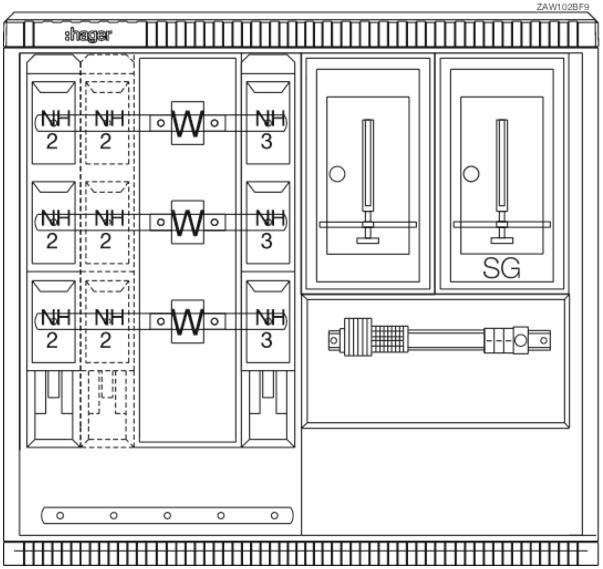

Hager ZAW102BF9 ZAW102BF9 Skříň měniče a elektroměru na omítku Obsah 1 ks

Měniči a měřící skříň, univerzální N, až 250 a, síť TN-C, 1005 x 1110 x 315 mm. Sestavené měniče podle DIN EN 61439, stupeň krytí IP 44, polyester vyztužený skelnými vlákny FS 833.5 podle DIN EN 14598 s recyklátorem. Skříň měniče je vybavena podle aktuálních technických podmínek připojení příslušného dodavatele energie a splňuje příslušné požadavky TAB. Profilované pouzdro v žebrovaném provedení. Dveře s úhlem otevření 180 ° při otevřené stání a 90 ° při zapuštěném krytu. Dveře jsou závěsné, otvíratelné vlevo nebo vpravo. Zavírání s otočnou pákou a 3bodovým Basilejským uzávěrem s 1 nebo 2 profilovými válci. Vestavěný válec dole se stejnou sérií. Druhý cylindrický zámek (např. z uzavíracího systému VNB) může být namontován nahoře po odejmutí čtyřhranného uzávěru. Pokud není namontován žádný druhý profilový poloválec, musí být druhý horní otvor opatřen zaslepovacím uzávěrem. Větrání se provádí přes laboratorní ventilační kanály vytvořené tak, že je bezpečné pronikání cizích těles. Skříně měničů jsou konstruovány podle technické směrnice připojovací skříně ve venkovním prostoru/připojení pevných spínacích a řídicích skříní a sacích sloupů elektroměru k nízkonapěťové síti provozovatele distribuční soustavy. Montáž se skládá z ochranných izolovaných elektroměrů dle DIN 43870 (funkční ploché) pro čítač a tarifní spínač (TSG). Místa pro čítače nebo TSG prostor jsou ponamířena s krytem IP54. V závislosti na konstrukci jsou prázdná místa určena jako doplňková pole. Poznámka: Skříň pro připojení čítače se pevně namontuje se zákovou paticí. Doporučuje se použít podlahový rošt. Konzultace s provozovateli distribučních soustav.
