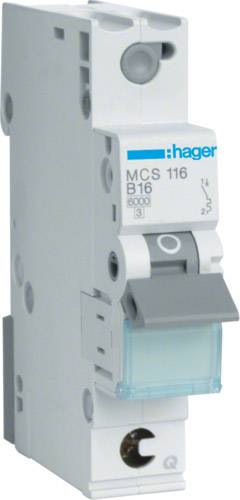

Hager MCS116 MCS116 elektrický jistič 1fázový 16 A 230 V, 400 V
EAN:
Označení výrobce:
Objednací číslo:
Jmenovitý proud - filtr
16 A
Spouštěcí charakteristika
C
Kategorie produktu
elektrický jistič
Jmenovitý proud
16 A
Barva
šedá
Hlavní benefity
Elektrický jistič, 1pólový
- Jmenovité provozní napětí Ue 230/400 V
- Jmenovitý proud 16 A
- Spoušť charakteristika C
Technické parametry
- Jmenovitý proud - filtr
16 A
- Jmenovitý proud
16 A
- Barva
šedá
- Rozm.
(š x v x h) 17.5 x 83 x 70 mm
- Obsah
1 ks
- Hloubka
70 mm
- V
83 mm
- Šířka
17.5 mm
- Provedení
1fázový
- Jmenovité napětí
230 V
400 V
- Vypínání
6 kA
- Spouštěcí charakteristika
C
- Provozní napětí
230 - 400 V
- Hmotnost
0.08
- Kategorie produktu
elektrický jistič
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1845408 Hager MCS116 MCS116 elektrický jistič 1fázový 16 A 230 V, 400 V
Popis
Elektrický jistič s Quick Connect - svorka podle DIN EN 60898-1 (VDE 0641 část 11):2003-12; EN 60898-1:2003; EN 60898-1, pr A1:2003, na vstup do 16 A a na přístup pro Verschienung až 63 A.
Ochrana proti dotyku podle IP2x DIN VDE 0106 část 100 s VDE. LS s zeitverzogertem tepelných spoušť pro ochranu proti přetížení a elektrický magnetickým spoušť pro ochrana proti zkratu. Vhodný pro dodatečnou montáž přídavných zařízení; popisovací možnost přímo na přístroji a Tahání jednotlivě z fázová lišta kompozitní díky odblokováním vložených rychlým upevněním na din lištu.
Šířka: 17,5 mm, hloubka: 70 mm, výška: 83,4 mm
Tento text byl přeložen strojově.
Ochrana proti dotyku podle IP2x DIN VDE 0106 část 100 s VDE. LS s zeitverzogertem tepelných spoušť pro ochranu proti přetížení a elektrický magnetickým spoušť pro ochrana proti zkratu. Vhodný pro dodatečnou montáž přídavných zařízení; popisovací možnost přímo na přístroji a Tahání jednotlivě z fázová lišta kompozitní díky odblokováním vložených rychlým upevněním na din lištu.
Šířka: 17,5 mm, hloubka: 70 mm, výška: 83,4 mm
Tento text byl přeložen strojově.
Provedení
- Vypínání vysokorychlostní železnice AC podle IEC 60898-1 6 kA
- Polanzahl 1 P
- izolační napětí 500 V
- frekvence 50/60 Hz
- připojení Quick-connect
- momentový 2,8Nm
- Celkový ztrátový výkon za jmenovitý proud 2,32 W
- přístroj životnost, elektrické spínacích cyklů 4000
- přístroj životnost mechanické spínacích cyklů 20000
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
