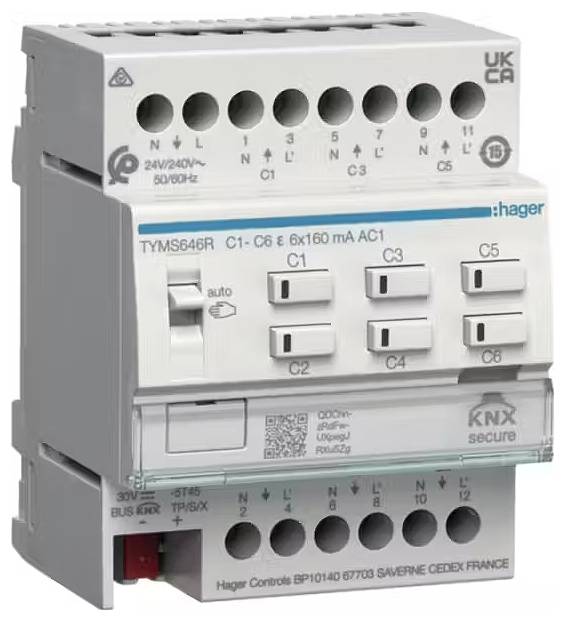

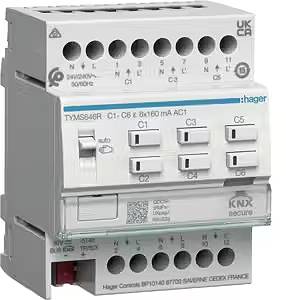

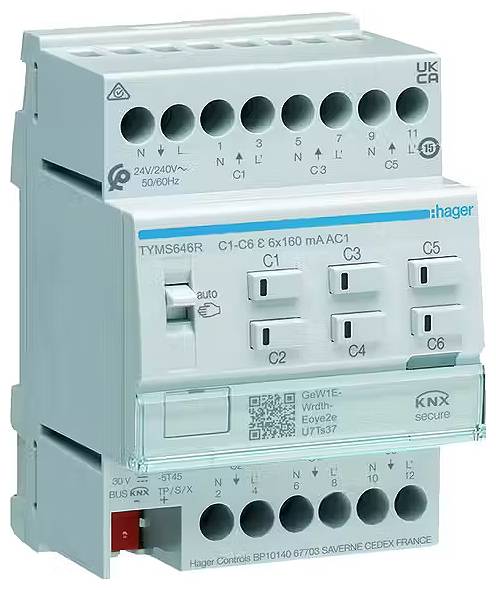

Hager KNX TYMS646R Topný aktuátor
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 276,86 Kč / kus)
4 276,86 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
Topný aktuátor
- Série
KNX
- Místo použití
vnitřní
- Přenos dat (Smart Home)
kabelový
- Kanály
6
- Způsob montáže
montážní DIN lišta
- Barva
vícebarevná
- Šířka
100 mm
- V
50 mm
- Hloubka
150 mm
- Rozm.
(š x v x h) 100 x 50 x 150 mm
- Základní stanice
nepožadovaná, volitelně pro vzdálený přístup
n.rel.
- Hmotnost
230 g
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3359798 Hager KNX TYMS646R Topný aktuátor
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3359798 Hager KNX TYMS646R Topný aktuátor
Informace
Informace 3359798 Hager KNX TYMS646R Topný aktuátor
Popis
6násobný topný aktor KNX Secure, s regulátorem pro servopohony 24/230V, Triac.aktor topení (REG) KNX Secure s elektronickými výstupy (triak) pro nehlučné ovládání elektrotepelních pohonů pro topné systémy nebo chladící systémy.
Vestavný sériový přístroj s integrovaným sběrnicovým připojením, sběrnicovým připojením přes KNX připojovací svorku, posuvný spínač auto/Hand, 6 tlačítka pro každý akánový kanál s stavovým LED indikátorem (Default, zkrat, přetížení), programovací tlačítko s integrovanou LED, popisovacím polem a šroubovými svorkami pro vstupní a výstupní napětí.
Funkce: Výstupní napětí pro kompatibilní ventily 230 v AC nebo 24 v AC, regulátor teploty pro topení a chlazení, s 12 regulátory teploty pro ovládání až 12 nezávislých zón, zapnuto/vypnuto nebo PWM řízení. Ruční ovládání posuvným spínačem na kanálu s 0 % - 50 % - 100 %. Diagnostická funkce přes výstup s vícebarevnou LED, programovatelná ochrana ventilu / ochrana proti přehřátí čerpadla a nucené nastavení. Podzimní hodnoty pro letní/zimní provoz. 2x logický blok Parametrizační požadované hodnoty pro normální, nucené nebo nouzový provoz. Cyklická kontrola / identifikace vstupních signálů termostatů (doba monitorování cca 45 min). Při vadě termostatu lze nastavit výstup triak v nouzovém provozu.
Poznámka: Přístroj lze programovat prostřednictvím ETS (od verze 5). Na všech kanálech aktoru se připojí servopohony stejného provozního napětí. Dodržujte pokyny pro instalaci pro výrobce topných těles a servopohonů.
Tento text byl přeložen strojově.
