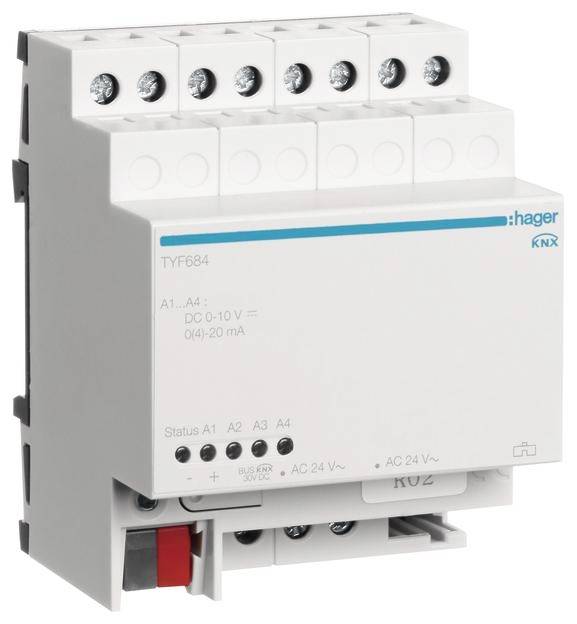

Hager KNX TYF684 aktor 4kanálový TYF684

Analogový aktor KNX, 4-násobný, REG Analogový aktor přijímá KNX telegraf a převádí jej, např. pro vytápěcí, klimatizační a ventilační techniku na proudové a/nebo napěťové signály. Aktor má 4 nezávislých analogových výstupů. Typ výstupu signálu (0 až 10 v, 0 až 1 v, 0 až 20 mA, 4 až 20 mA) je navíc možné vyhodit výstupní stav přes stavový a/nebo spínací objekt. Ovladač je rozšířitelný o rozšiřující modul TYF684E s 4 dalšími analogovými výstupy. Napěťové výstupy jsou monitorovány na zkrat. Aktor má systémové rozhraní pro připojení rozšiřujících modulů. Přístroj je vybaven programovacím tlačítkem s červenou LED. Pomocí zelené/červené LED diody (provoz/chyba) se zobrazí oba stavové ukazatele. Připojení sběrnice přes připojovací svorku. Připojení výstupů pomocí šroubových svorek. Aktor potřebuje pro provoz napájení 24 v AC. Každý kanál lze naprogramovat samostatně. Nepotřebné výstupy lze vypnout. Formát vstupní hodnoty je 8 bit nebo 16 bit. Při režimu stmívání 8 bitů na vstupních subjektorech. Lze provést dvě nucené návraty. Vstupní veličiny jsou monitorovány cyklicky. Nastavitelná reakce při překročení času sledování. Chování při výpadku napětí sběrnice je nastavitelné a chování při obnovení napětí sběrnice.

Tento text byl přeložen strojově.
