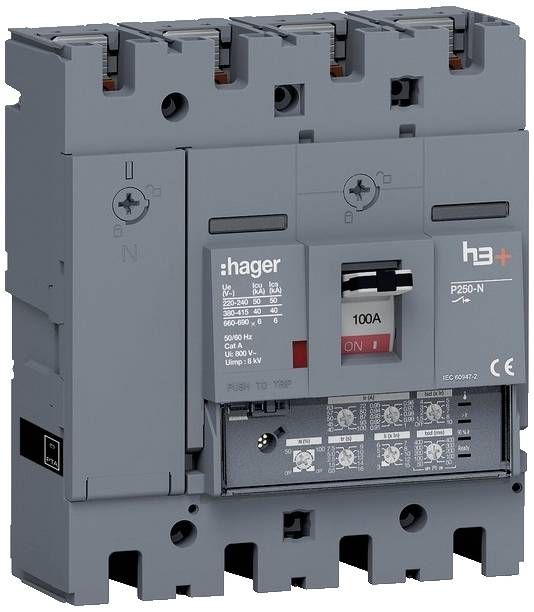

Hager HNT101JR výkonový vypínač 1 ks Rozsah nastavení (proud): 100 A (max) Piece

Výkonový spínač h3+ P250 LSI 4P4D N0-50-100% 100A, 40 kA FTC. Kompaktní výkonový spínač v souladu s DIN EN 60947-2 chrání elektrické zařízení a sítě před přetížením a zkratem. Pomocí otočného ovladače lze nastavit spouštěcí teplotu elektronického spouštěče. Odděleně lze nastavit ovládací prvky pro přetížení (IR), krátkodobý zkratový proud (ISD) a nezpožděnou ochranu proti zkratu (II), jakož i časové zpoždění tr při přetížení a časové zpoždění tsd pro krátké časové zpoždění při zkratování. Kromě toho lze pomocí aktivovatelné funkce I2klit mezi zkratovým proudem II a ISD a krátkým zpožděním a okamžitým zpožděným aktivováním přizpůsobit vypínací křivku nepřímo. Ochranu neutrálního vodiče lze nastavit regulátorem na pozici OFF, 50 % IR a ISD nebo 100 % IR a ISD. Časové zpoždění zůstává stejné jako u tr a tsd. Pohotovostní LED dioda se rozsvítí zeleně, pokud je spoušť připraveno k použití a pokud je po spoušť rozpoznána interní chyba. LED pro indikaci nadproudu začne blikat červeně, když I = 105% IR, a pokud I > 112% IR zůstane svítit trvale, rozsvítí se červeně. Další LED kontrolka signalizuje přehřátí ve spouštěcím zařízení. Tato kontrolka svítí červeně, pokud je překročena 105 °C. V poloze páky jsou rozpoznatelné tři různé provozní stavy (ZAPNUTO = nahoru, VYPNUTO = dolů, spustit = střední poloha). Je integrováno zařízení pro zajištění spínacího stavu v poloze „ZAPNUTO“ nebo „VYPNUTO“ a může být použito s běžným visacím zámkem bez dalšího příslušenství. Pomocí tlačítka lze otestovat spouštěcí mechanismus a otevřít hlavní kontakty. Sklopné víko s neztratitelným rychlouzávěrem umožňuje přístup do prostoru pro instalaci pomocných kontaktů a jiných spouštěcích zařízení. Integrované příslušenství je možné odklopit okénkem bez nutnosti otevírat zaklapovací kryt

Tento text byl přeložen strojově.
