Hager HHS161DC výkonový vypínač 1 ks Rozsah nastavení (proud): 160 A (max) Piece

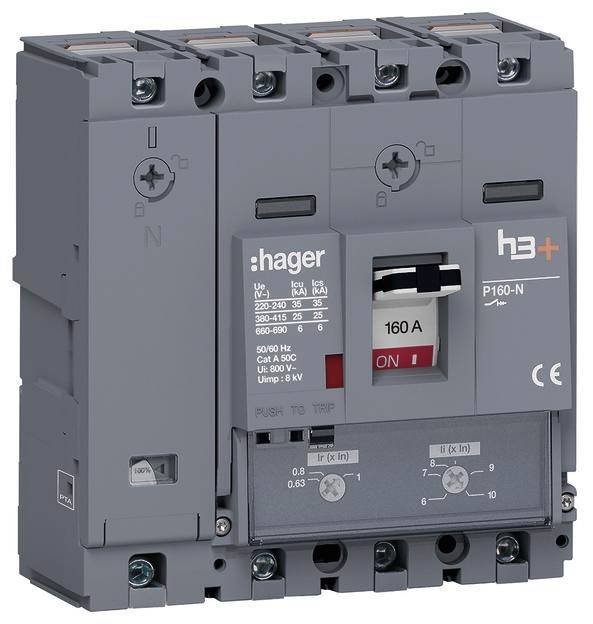

Obrázek šedého výkonového spínače Hager, model h3+, typ P160-N, s červeným spínačem na přední straně.

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

160 A

Druh obalu

Piece

Typ

HHS161DC

Rozsah nastavení (proud)

160 A (max)

Datasheety: (PDF)

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (23 833,88 Kč / kus)

23 833,88 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: HHS161DC

Rozsah nastavení proudu (max.): 160 A

Rozsah nastavení (proud): 160 A (max)

Počet pólů: 4pólový

Vlastnosti: Se zkušebním tlačítkem

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3195272 Hager HHS161DC výkonový vypínač 1 ks Rozsah nastavení (proud): 160 A (max) Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3195272 Hager HHS161DC výkonový vypínač 1 ks Rozsah nastavení (proud): 160 A (max) Piece

Popis

Výkonový spínač h3+ P160 TM ADJ 4P4D N0-100% 160A, 25 kA, CTC. Kompaktní výkonový spínač v souladu s DIN EN 60947-2 chrání elektrické zařízení a sítě před přetížením a zkratem. K tomu lze odděleně nastavit tepelnou spoušť pro proud přetížení (IR) a magnetický spouštěč pro okamžitý, rychlý a úzký proud (II). Ochranu neutrálního vodiče lze aktivovat regulátorem. Lze nastavit 0 % nebo 100 % IR. V poloze páky jsou rozpoznatelné tři různé provozní stavy (ZAPNUTO = nahoru, VYPNUTO = dolů, spustit = střední poloha). Je integrováno zařízení pro zajištění spínacího stavu v poloze „ZAPNUTO“ nebo „VYPNUTO“ a může být použito s běžným visacím zámkem bez dalšího příslušenství. Pomocí tlačítka lze otestovat spouštěcí mechanismus a otevřít hlavní kontakty. Sklopné víko s neztratitelným rychlouzávěrem umožňuje přístup do prostoru pro instalaci pomocných kontaktů a jiných spouštěcích zařízení. Integrované příslušenství lze identifikovat a pomocí okénka bez otevření sklopného krytu.
