H-Tronic 1191510 regulátor otáček pro DC motory 24 V/DC

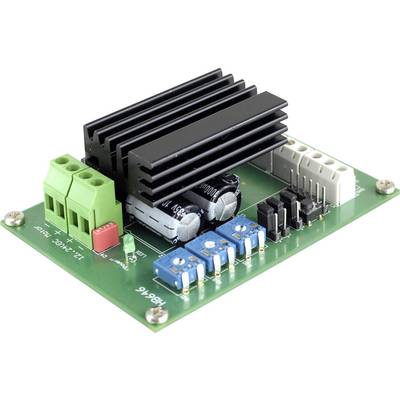

Elektronická deska s zelenými konektory, černými chladiči a modrými potenciometry. Hlavní komponenta elektrického obvodu.

Výstupní napětí (max.)

24 V/DC

Kategorie produktu

regulátor otáček pro DC motory

Typ

1191510

Jmenovité napětí

24 V/DC

Rozm.

(d x š) 93 mm x 68 mm

Okamžité doručení: Pá 2. 10.

27 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 230,58 Kč / kus)

1 230,58 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HB 646 otáček 12/24V 10A

Vysoká frekvence (cca 20 kHz)
Vysoká účinnost díky použití Power MOSFET
Externí ovládání
Nastavitelné omezení proudu

Technické parametry

Max. zatížitelnost 10 A
Chladič teplota: 12 V/ 10 A: cca 40° C; 24V/ 10 A: cca 65 °C
Omezení proudu: nastavitelná od 0,2 do 10 A
Nastavení otáček: od 0 - 100 %.

Typ: 1191510

Jmenovité napětí: 24 V/DC

Výstupní napětí (max.): 24 V/DC

Rozm.: (d x š) 93 mm x 68 mm

Délka: 93 mm

Šířka: 68 mm

Číslo výrobce: 1191510

Provozní napětí: 12 V/DC, 24 V/DC

Kategorie produktu: regulátor otáček pro DC motory

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1398268 H-Tronic 1191510 regulátor otáček pro DC motory 24 V/DC

Informace

Informace 1398268 H-Tronic 1191510 regulátor otáček pro DC motory 24 V/DC

Prohlášení o shodě

Prohlášení o shodě 1398268 H-Tronic 1191510 regulátor otáček pro DC motory 24 V/DC

Popis

Tento regulátor otáček byl vyvinut speciálně pro nízkonapěťové elektromotory. Hlavní oblasti použití jsou: plynulá regulace otáček stejnosměrných vrtačky, aut, stěrače motory a pro elektrické nářadí. Díky šířka impulzu ovládání, které jsou vybaveny frekvence cca 20 kHz pracuje, zůstává ztrátový výkon i při nízkých otáčkách. Díky použití speciálního tranzistor MOSFET výstupní proud lze plynule nastavit od 0 do 10 A s potenciometrem, přičemž elektronika v případě náhlého zablokování motoru. Rozsah nastavení motoru sahá od po úplnou tmu zastavení až pro maximální otáčky. S dalším potenciometr přístroj nabízí možnost nastavit stabilizace zatížení nezávislé otáček Díky tomu se momentu a otáček při vyšším zatížení omezeny ztráty a rovnoměrný doba chodu motoru i při nízkých otáčkách. Přístroj lze použít také pro externí ovládání (externí potenciometr nebo externí napětí).

Tento text byl přeložen strojově.
