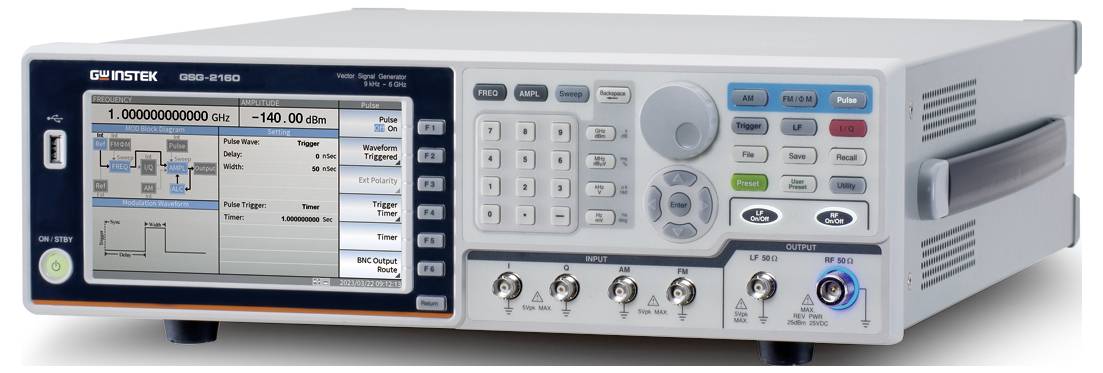

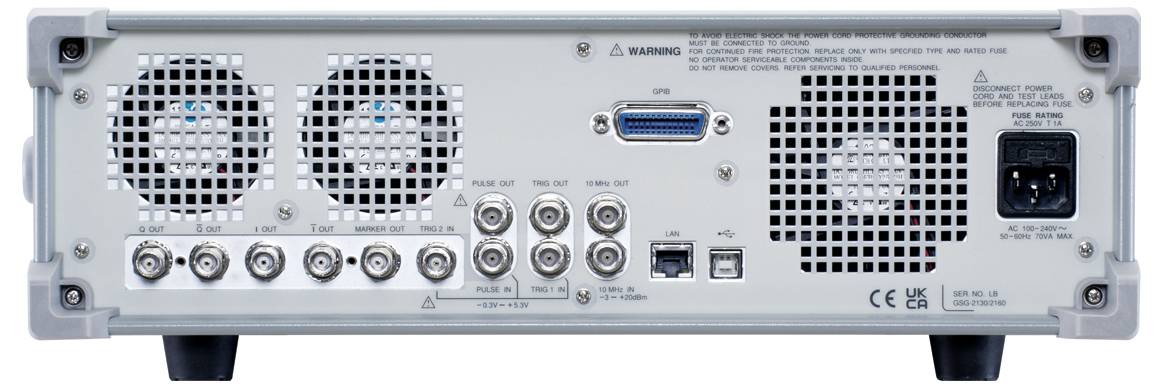

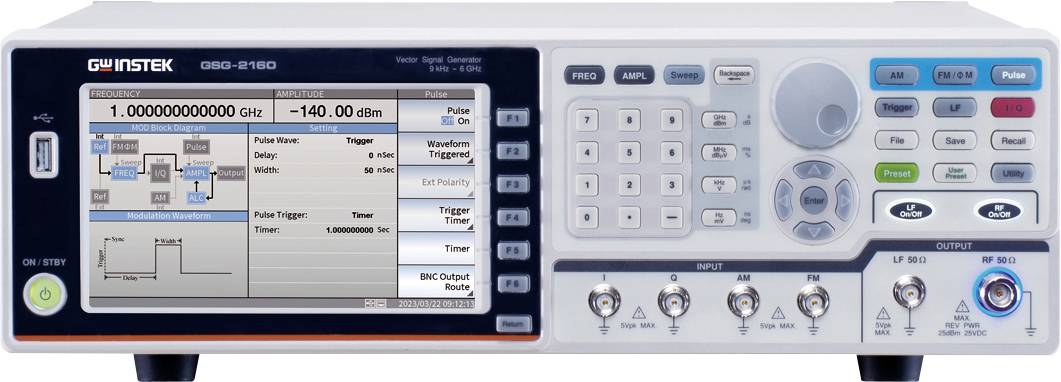

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generátor signálu 9 kHz - 6 GHz 1kanálový sinusový
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (347 770,55 Kč / kus)
347 770,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
GW Instek GSG-2160 (GPIB) (CE)
- Komplexní digitální modulace: Podporuje ASK, PSK, APSK, QAM, FSK, MSK a uživatelem definované IQ a FSK modulační signály s maximální šířkou pásma 60 MHz pro digitální výstup signálu.
- Široký frekvenční rozsah: Pokrývá frekvence 9 kHz až 6 GHz.
- Velký výstupní rozsah amplitudy: Od +20 dBm až -140 dBm s rozlišením 0,01 dBm.
- Nižší fázový šum: Lepší než -117 dBc/Hz (typicky) při 1 GHz výstupu a 20 kHz offset.
- Analogové modulační funkce: Integrovaná modulace AM, FM a PM.
- Univerzální výstup signálu: Nabízí LF signály (sinus, obdélník, trojúhelník/rampa, vnější šum) a impulsní signály.
- Externí IQ zadávání signálu: Umožňuje syntézu IQ signálů pomocí externích I a Q dat.
- Vysoká přesnost frekvence: Standardně 10 ppm frekvenční stabilita a 2 ppm intenzita stárnutí. Volitelně lze rozšířit na 10 ppb frekvenční stabilitu a 0,1 ppm rychlost stárnutí (OCXO).
- Rychlé přepínání frekvence/amplitudy: Obvykle ≤ 5 ms.
- Rozsáhlá rozhraní: Standardně vybavena USB a LAN; GPIB je integrovaná.
- Jasný displej: 7" TFT LCD pro detailní zobrazení všech parametrů.
- Standardní velikost 3U-rack: Umožňuje snadnou integraci do testovacích systémů.
Technické parametry
- Rozlišení frekvence 1 MHz
- Standardní stabilita frekvence 10 ppm.
- Standardní rychlost stárnutí: 2 ppm/rok.
- Rozsah amplitudy: -140 dBm až +20 dBm.
- Rozlišení nastavení amplitudy: 0,01 dBm.
- Kategorie produktu
generátor signálu
- Rozsah frekvence
9 kHz - 6 GHz
- výstup signálu
sinusový
- Displej
LCD
bez certifikátu
- Počet kanálů
1kanálový
- Frekvence (max.)
6 GHz
- Frekvence (min.)
9 kHz
- Vlastnosti
modulace
- V
3 U
- rozhraní
GPIB
- Typ
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Ke stažení
List technických údajů
List technických údajů 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generátor signálu 9 kHz - 6 GHz 1kanálový sinusový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generátor signálu 9 kHz - 6 GHz 1kanálový sinusový
Popis
GW Instek GSG-2160 (GPIB) (CE) je multifunkční RF vektor a generátor signálů, který byl vyvinut speciálně pro testování pokročilých digitálních modulačních signálů. Pokrývá široký frekvenční rozsah od 9 kHz do 6 GHz a je tak ideální pro ideal náročné aplikace v oblasti komunikačního vzdělávání, při testování komponent HF, v automobilovém průmyslu a při IoT aplikacích. GSG-2160 nabízí vynikající přesnost amplitudy a nízký fázový šum -117 dBc/Hz (při 1 GHz výstupu a 20 kHz offset). Jako špičkový model řady disponuje digitální modulační funkcí pro modulaci signálu s maximální šířkou pásma 60 MHz pro digitální výstup signálu, různé druhy modulace jako ASK, PSK, APSK, QAM, FSK, podporuje MSK a také uživatelem definované IQ a FSK signály. Díky integrovaným analogovým modulačním funkcím (AM, FM, PM), výstupům pro LF a impulzový signál je GSG-2160 perfektním nástrojem pro detailní analýzy signálu a simulace. Intuitivní 7" TFT LCD displej přehledně zobrazuje všechny relevantní parametry, přičemž různá rozhraní (USB, LAN, GPIB) umožňují bezproblémovou integraci do testovacích systémů.
