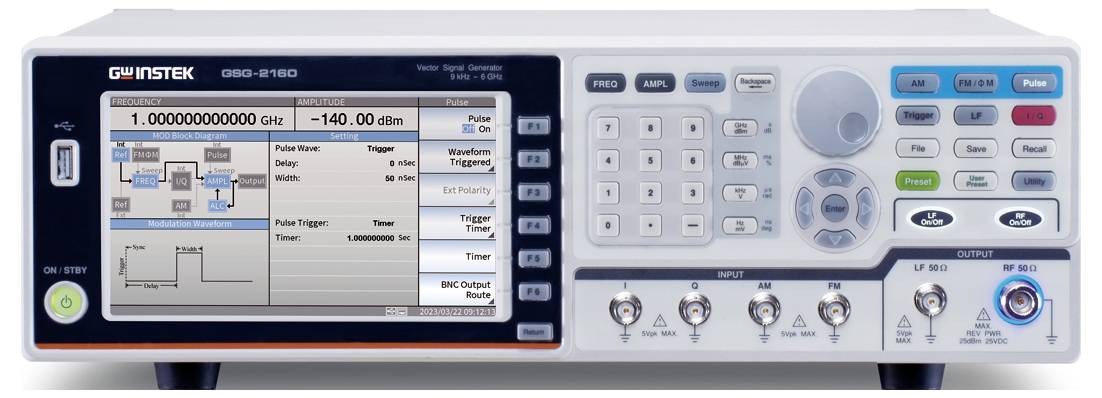

Ilustrační obrázek
1/2

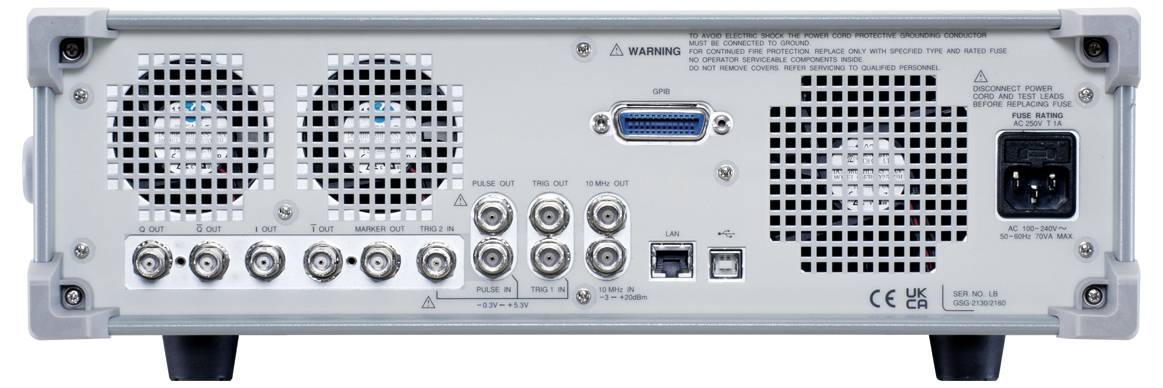

Ilustrační obrázek
GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generátor signálu 9 kHz - 6 GHz 1kanálový
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (230 811,44 Kč / kus)
230 811,44 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
GW Instek GSG-2060 (GPIB) (CE) RF generátor signálů
- Velký frekvenční rozsah: Pokrývá frekvence 9 kHz až 6 GHz.
- Vysoká flexibilita amplitudy: Výstupní rozsah amplitudy od -140 dBm do +20 dBm s rozlišením 0,01 dBm.
- Vynikající fázový šum: Méně než -117 dBc/Hz (typicky) při 1 GHz výstupu a 20 kHz offset.
- Analogová modulace: Integrované AM, FM a PM modulační funkce.
- Univerzální výstup signálu: Nabízí LF-výstup signálu (sinus, obdélník, trojúhelník/rampa, vnější šum) a impulsový výstup signálu.
- Vysoká přesnost frekvence: Standardně 10 ppm frekvenční stabilita a 2 ppm rychlost stárnutí; volitelně 10 ppb frekvenční stabilita a 0,1 ppm intenzita stárnutí (OCXO).
- Rozsáhlá rozhraní: Standardně vybavena USB a LAN; GPIB je k dispozici volitelně. Příkazy jsou kompatibilní s SCPI.
- Kompaktní design: Standardní velikost racku 3U
- Jasný displej: 7" TFT LCD pro komplexní zobrazení parametrů a stavu.
Technické parametry
- Fázový šum: Méně než -117 dBc/Hz (typicky) při 1 GHz výstupu a 20 kHz offset
- Rozlišení frekvence 0,001 Hz
- Výstupní úroveň: -110 dBm až +13 dBm (typicky: +20 dBm)
- ALC (Automatic Level Control) pro výstupní výkon
- Displej: 7" TFT LCD
- Funkce ukládání do paměti
- Ochranné funkce: OVP, OCP, OTP, alarm chyb FAN
- Rozhraní GPIB
- USB rozhraní
- Rozhraní LAN
- Externí modulační vstup
- Integrovaný omezovač výkonu pro bezpečnost
- Výstupní tvar signálu
CW (Continuous Wave)
Pulzní nabíjení
Sweep
Arbitrární (volitelná)
Dubler (volitelná)
- Kategorie produktu
generátor signálu
- Rozsah frekvence
9 kHz - 6 GHz
- Displej
LCD
bez certifikátu
- Počet kanálů
1kanálový
- Frekvence (max.)
6 GHz
- Frekvence (min.)
9 kHz
- Vlastnosti
vč. čítače frekvence
výkonový zesilovač
modulace
- Typ
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Ke stažení
List technických údajů
List technických údajů 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generátor signálu 9 kHz - 6 GHz 1kanálový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generátor signálu 9 kHz - 6 GHz 1kanálový
Popis
GW Instek GSG-2060 je multifunkční RF generátor signálů, který pokrývá frekvenční rozsah od 9 kHz do 6 GHz a je ideal pro komunikační výcvik, testování RF komponent (jako zesilovačů, antén a filtrů), elektronické zvukové zkoušky v automobilovém průmyslu a IoT aplikace. Tento přístroj splňuje požadavky na testování RF produktů jak ve výrobě, tak ve fázi vývoje. GSG-2060 nabízí vynikající specifikace, včetně velkého výstupního rozsahu amplitudy +20 dBm až -140 dBm, nízkofázového šumu -117 dBc/Hz (při 1 GHz výstupu a 20 kHz offsetu) a vysoké přesnosti frekvence s 10 ppm frekvenční stabilitou a 2 ppm větraním frekvencí. Volitelně lze zlepšit frekvenční stabilitu a rychlost stárnutí pomocí volby Option OCXO (oscilátor operující na Oven) na stabilitu 10 ppb a na rychlost stárnutí 0,1 ppm. Tato řada má integrované analogové modulační funkce (AM, FM, PM) a výstupy pro impulsní signál. GSG-2060 je vybaven 7" TFT LCD displejem pro úplné zobrazení parametrů a stavu a nabízí rozhraní USB, LAN a GPIB s příkazy kompatibilními s SCPI pro dálkové ovládání.
