GW Instek GPM-8330 síťový analyzátor

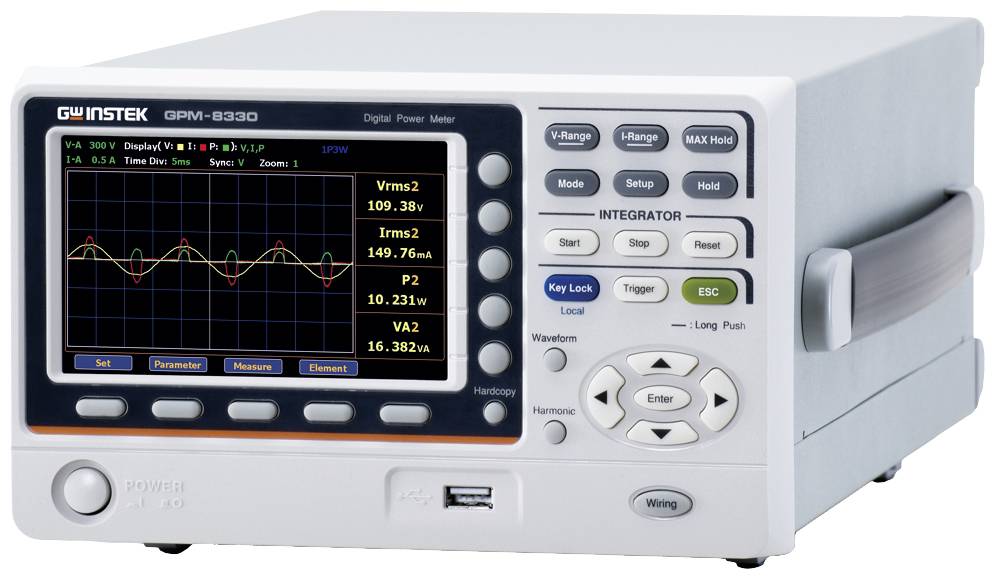

Digitální měřicí přístroj s displejem zobrazuje sinusovou vlnu měření s různými datovými hodnotami a ovládacími tlačítky.

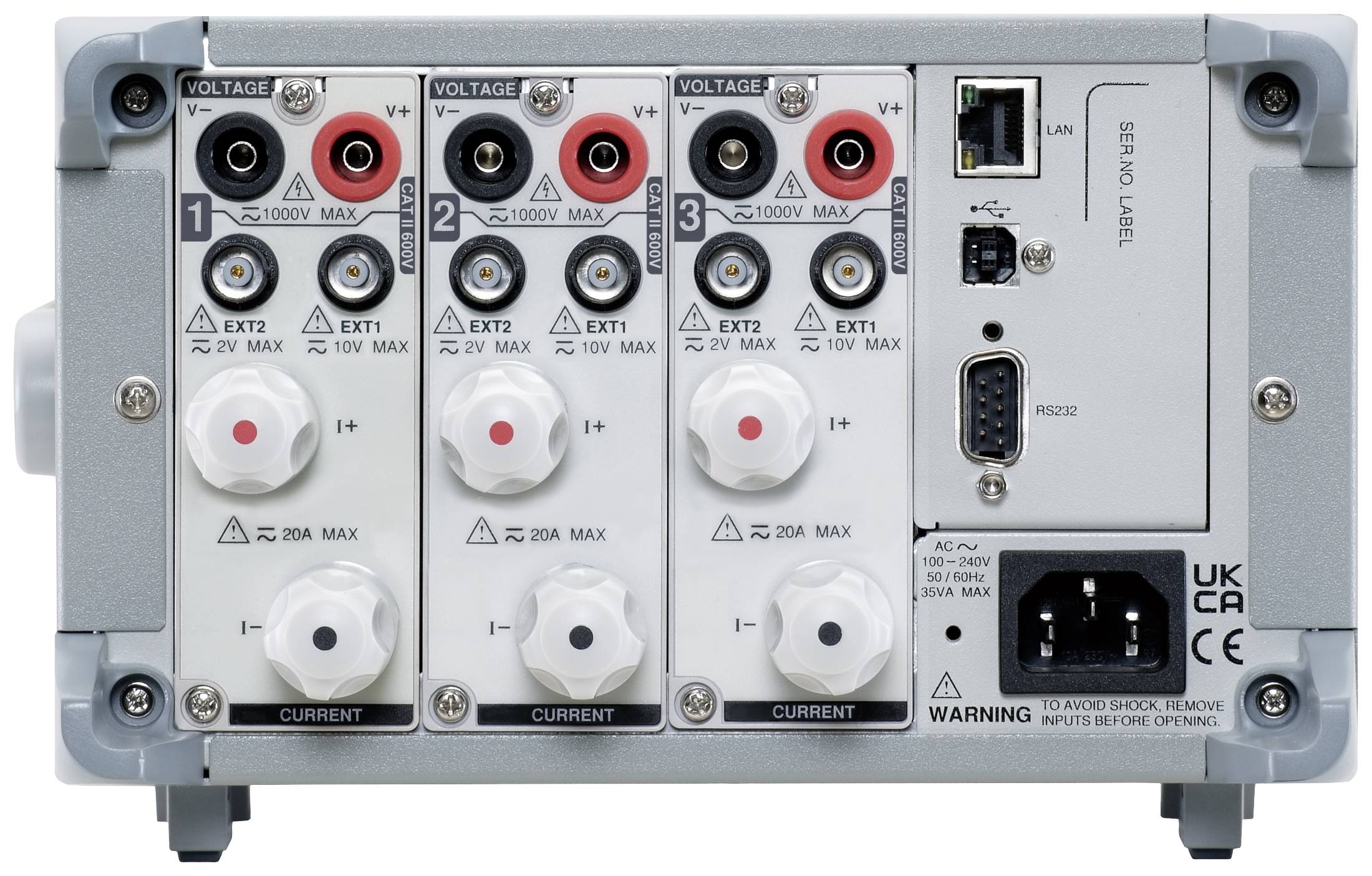

Elektrické měřicí zařízení se třemi napěťovými kanály a proudovými vstupy. Přípojné body a varování jsou zobrazeny na zadní straně přístroje.

1/2

Datasheety: (PDF)

Doručení: Čt 1. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (105 303,25 Kč / kus)

105 303,25 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Vstupní odpor: 2 MΩ
NAPĚTÍ: 15 V / 30 V / 60 V / 150 V / 300 V / 600 V / 1000 V.
Přesnost: 0.06 %

Kategorie produktu: síťový analyzátor

: bez certifikátu

Napájení: 100 - 240 V

Rozm.: (d x š x v) 40.25 x 22 x 13.2 cm

Hmotnost: 3.85 kg

Šířka: 22 cm

V: 13.2 cm

Délka: 40.25 cm

Rozhraní: RS-232C
USB
LAN

Ke stažení

List technických údajů

List technických údajů 2888648 GW Instek GPM-8330 síťový analyzátor

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2888648 GW Instek GPM-8330 síťový analyzátor

Popis

GW Instek GPM-8330 je digitální měřič výkonu s rozhraním RS-232C, USB, Host, LAN. Přístroj má 5" TFT LCD displej s 5místným měřicím displejem. Kromě toho je schopen zobrazit průběh vlny (napětí/proud/výkon).

Tento text byl přeložen strojově.

Provedení

5" TFT LCD displej
Test napětí a proudu rozsah frekvenčního pásma: DC, 0,1 Hz ~ 100 kHz
Zobrazení průběhu signálu: V (napětí), I (proud), P (příkon)
Měření proudu a napětí s zkreslenou hřídelí: Plný rozsah pro CF=3 a poloviční rozsah pro CF=6 (nebo 6A)
Odpovídá IEC 61000-4-7 měření harmonické oscilace (50/60Hz)
Tlačítko pro výběr zapojení (1P3W, 3P3W, 3P4W, 3V3A)
Měření a analýza harmonických až do 50 uspořádání
Automatická funkce měření pro integrační režim
Záznam obrazovky přes USB Host
Externí vstup proudového senzoru (EXT1/EXT2)
