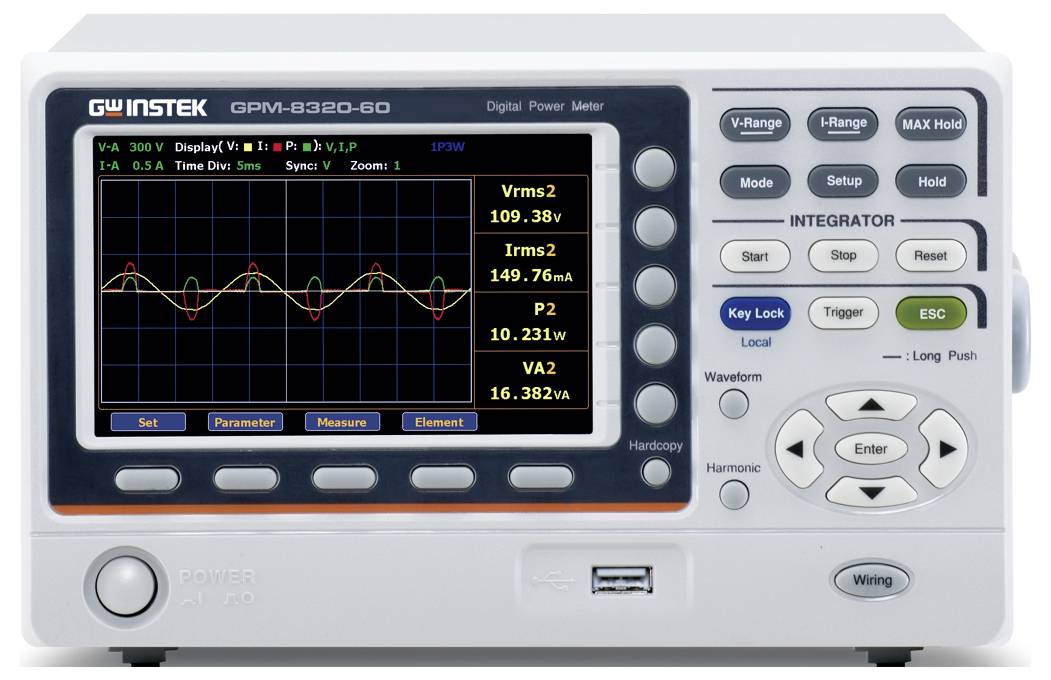

GW Instek GPM-8320-60 (CE) GPIB/DA12 síťový analyzátor Měření spotřeby energie, Grafický displej, s funkcí záznamníku
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (97 920,00 Kč / kus)
97 920,00 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Síťový analyzátor
- Vysoký proud a přesnost: Přímé měření proudu až do 60 a (zaručuje) s přesností ± (0,1 % měřené hodnoty + 0,05 % rozsahu).
- Šířka pásma: Měří od DC do 0,1 Hz do 100 kHz.
- Univerzální displej: 5" TFT LCD displej s 5-místnými naměřenými hodnotami a 25 výkonovými měřicími parametry.
- Analytické funkce: Zobrazení křivky (v/I/P) a harmonická analýza až do 50. Řádu (odpovídá IEC61000-4-7).
- Flexibilní zapojení : Podporuje 1P3W, 3P3W, 3P4W, 3V3A režimy.
- Sběr dat: Interní paměť pro 10.000 načasování.
- Komplexní rozhraní: Standardní RS-232C, USB (přístroj/hostitel), LAN; volitelně GPIB a digitální I/o (DA12).
- Automatické měření: Automatické přepínání rozsahu pro integrační měření a nastavitelná změna rozsahu
Technické parametry
- Šířka pásma (napětí/proud): DC, 0,1 Hz až 100 kHz
- Vzorkovací frekvence: 300 kHz
- Rozlišení 5 digitů
- Vstupní odpor (napětí): Cca 2 MΩ
- Vstupní odpor (proud, přímý vstup): Cca 1,65 MΩ
- Maximální vstup (napětí): 1000 V.
- Maximální vstup (proud): 70 a (špičková hodnota 150 a), garantovaná specifikace 65 a pro přímý vstup 1 a až 60 A.
- Analýza harmonické oscilace: Ano, až do 50. Řádu
- Úplné harmonické zkreslení: Ano
- Parametry měření: VRMs, VMN, VDC, Vac, IRMS, IDC, IAC, P, VA, VAR, PF, CFI, CFV, DEG, IHZ, VHZ, v+pk, v-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Zobrazení vlnových průběhů: V (napětí), I (proud), P (výkon)
- Externí vstup proudového senzoru: Ano (EXT1/EXT2)
- Interní paměť: 10.000 načasování dat
- Automatické přepínání rozsahů: Pro integrační režim
- Aktualizace displeje: 0,1 s / 0,25s / 0,5 s / 1s / 2s / 5s / 10s / 20s
- Činitel výkyvu: Volitelný 3 nebo 6 (6A)
- Kategorie produktu
síťový analyzátor
- Kategorie měření
CAT II 600 V
- Zobrazení
5" TFT LCD displej (800x480)
- Fázová detekce
Ano
- Detekce ochranného vodiče
Ne
bez certifikátu
- Napájení
100 v AC až 240 v, 50 Hz až 60 Hz; spotřeba max. 35 VA
- Rozm.
(d x š x v) 40.25 x 22 x 13.2 cm
- Hmotnost
3.4 kg
- Vlastnosti
Měření spotřeby energie
Grafický displej
s funkcí záznamníku
- Šířka
22 cm
- V
13.2 cm
- Délka
40.25 cm
- Rozhraní
LAN
RS-232C
hostitelský port USB
USB zařízení
Ke stažení
List technických údajů
List technických údajů 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 síťový analyzátor Měření spotřeby energie, Grafický displej, s funkcí záznamníku
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 síťový analyzátor Měření spotřeby energie, Grafický displej, s funkcí záznamníku
Popis
Modely GW Instek GPM-8320-60/GPM-8330-60 jsou rozšířené verze stávajících třífázových výkonových nožů GPM-8320/GPM-8330. GPM-8320-60 má 2 vstupní prvky, zatímco GPM-8330-60 3 dodává vstupní elementy. Doplněný symbol „-60“ znamená, že maximální přímý vstupní proud může dosáhnout 70 a (60 a je zaručená specifikace), což was a sofil nejen použití pro měření výkonu s vysokým proudovým výkonem, ale také snižuje náklady na transformátory ve srovnání se stávajícími modely.
Tyto modely mají šířku měřicí pásky DC, 0,1 Hz až 100 kHz a jsou vybaveny 16-bitovými a/D převodníky a vzorkovací frekvencí 300 kHz. K dispozici je také 5" TFT LCD displej, 5-místný údaj, 25 různých parametrů měření výkonu a velmi přesné možnosti měření.
Modely GPM-8320-60/GPM-8330-60 navíc disponují funkcemi zobrazení průběhů (napětí/proud/výkon), funkcí integračního měření, měřením a analýzou harmonických více pořadačů (měření 50 Hz / 60 Hz odpovídá požadavkům IEC61000-4-7), externími vstupními svorkami senzoru a řadou komunikačních rozhraní. Tyto funkce umožňují uživatelům čisté, pohodlné a přesné měření výkonu a dělají z nich nejfunkčnější a nejlevnější měřiče výkonu v jejich kategorii.
Tento text byl přeložen strojově.
Tyto modely mají šířku měřicí pásky DC, 0,1 Hz až 100 kHz a jsou vybaveny 16-bitovými a/D převodníky a vzorkovací frekvencí 300 kHz. K dispozici je také 5" TFT LCD displej, 5-místný údaj, 25 různých parametrů měření výkonu a velmi přesné možnosti měření.
Modely GPM-8320-60/GPM-8330-60 navíc disponují funkcemi zobrazení průběhů (napětí/proud/výkon), funkcí integračního měření, měřením a analýzou harmonických více pořadačů (měření 50 Hz / 60 Hz odpovídá požadavkům IEC61000-4-7), externími vstupními svorkami senzoru a řadou komunikačních rozhraní. Tyto funkce umožňují uživatelům čisté, pohodlné a přesné měření výkonu a dělají z nich nejfunkčnější a nejlevnější měřiče výkonu v jejich kategorii.
Tento text byl přeložen strojově.
