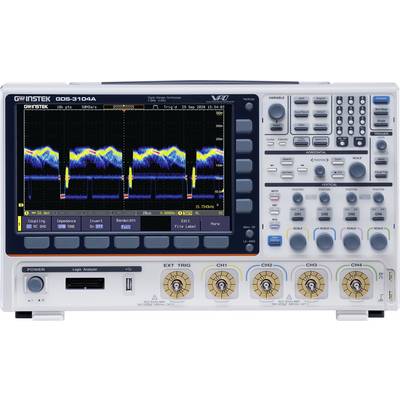

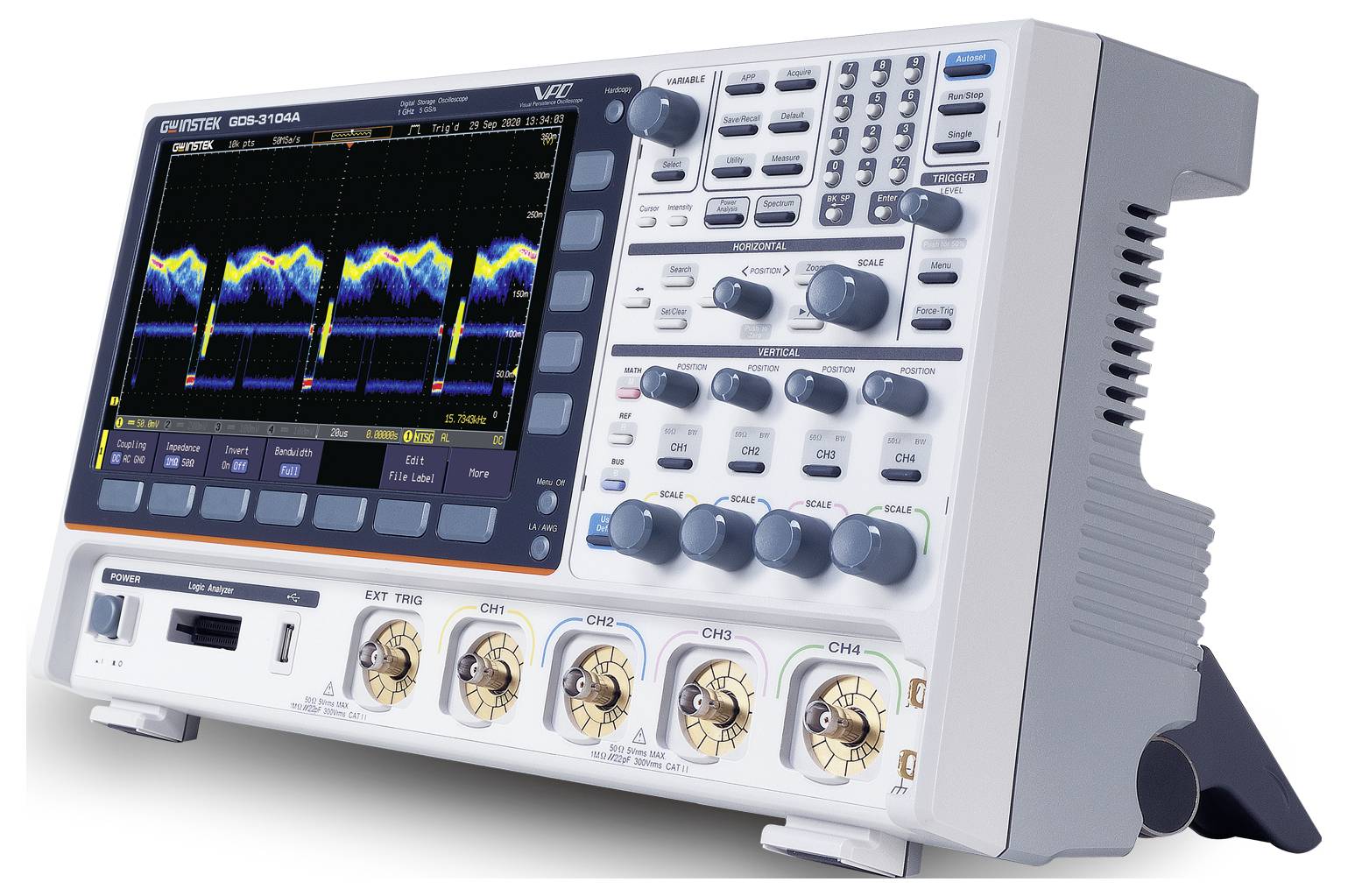

GW Instek GDS-3104A digitální osciloskop 1 GHz, 5 GSa/s, 200 Mpts, 8 Bit, spektrální analyzátor, 1 ks, 01DS314A00GT
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (157 516,69 Kč / kus)
157 516,69 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Digitální paměťový osciloskop GDS-3104A 1 GHz
- 1 GHz
- Počet analogových vstupů 4
Technické parametry
- 25 MHz Dual-kanál arbitrární generátor signálů (standard)
- Dual-kanálový spektrální analyzátor (DC až 2,5 GHz se spektrálním programem)
- Dekódování sériových sběrnic (I2c / SPI / UART / CAN / LIN)
- Technologie VPO (Visual persistence oscilloscope)
- Kategorie produktu
digitální osciloskop
- Šířka pásma
1 GHz
- Vzorkovací frekvence na kanál
5 GSa/s
- Rozlišení
8 Bit
- Velikost obrazovky
10.2 palec
- Vlastnosti osciloskopu
spektrální analyzátor
- Časová základna
1 ns/div až 1000 s/div
- Počet analogových vstupů
4
bez certifikátu
- Kategorie měření
CAT II 300 V
- Vertikální vychylování
1 mV/dílek - 10 V/dílek
- Vstupní impedance
1 MΩ
- Vstupní spojení
AC, DC, GND
- Vstupní napětí
300 V
- Napájení
240 V/AC
- Rozm.
(d x š x v) 113.8 x 420 x 253 mm
- Hmotnost
4.6 kg
- Počet digitálních vstupů max.
16
- Displej
800 x 480 Pixel
- Možnost kalibrace
Tovární standard
- Šířka
420 mm
- V
253 mm
- Délka
113.8 mm
- Rozhraní
USB zařízení
hostitelský port USB
LAN
RS-232C
zásuvka VGA
- Hloubka paměti na kanál (Mpts)
200 Mpts
- Typ
GDS-3104A
Ke stažení
List technických údajů
List technických údajů 3558039 GW Instek GDS-3104A digitální osciloskop 1 GHz, 5 GSa/s, 200 Mpts, 8 Bit, spektrální analyzátor, 1 ks, 01DS314A00GT
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3558039 GW Instek GDS-3104A digitální osciloskop 1 GHz, 5 GSa/s, 200 Mpts, 8 Bit, spektrální analyzátor, 1 ks, 01DS314A00GT
Popis
Digitální paměťové osciloskopy řady GDS-3000A jsou k dispozici v 1 GHz modelech s 2, 4 a 16 kanály logického analyzátoru. Tato řada nabízí kapacitu paměti až 200 Mpts na kanál, rychlost snímání 5 GSa/s (poloviční kanály) nebo 2,5 GSa/s (celkové kanály). 10,2" TFT LCD displej (259 mm) je vybaven režimem zobrazení barev.
GDS-3000A nabízí mnoho funkcí a specifikací pro měření osciloskopů, včetně hloubky paměti až 200 Mpts na kanál. Díky velké paměti může být zachována vysoká rychlost snímání i při nízkých nastaveních času. Rychlost aktualizace křivky je až 200.000 WFM/s a segmentovaná paměť může detekovat a analyzovat až 490.000 segmentů.
Pro přesná měření má GDS-3000A funkci jemné kalibrace. To umožňuje jemné vyladění vertikální stupnice, aby se optimálně zakryl rozsah měření a zlepšila se tak přesnost měření. Displej o velikosti 10,2" (259 mm) a režim snímání s vysokým rozlišením umožňují signály bez šumu i při měření s velkou šířkou pásma.
Kromě toho nabízí řada vstupních impedancí 1 MΩ a 50 Ω, které mohou být nastaveny podle požadavků na měření pro optimální přizpůsobení impedance. Vyhledávací funkce rychle najde signály, které odpovídají testovacím podmínkám. Pomocí funkce kurzoru lze přehledně číst údaje o napětí (nebo proudu), času a Delta dat v každém měřicím bodě. Ukazatel zobrazuje rozsah měření v příslušném úseku křivky.
Tento text byl přeložen strojově.
GDS-3000A nabízí mnoho funkcí a specifikací pro měření osciloskopů, včetně hloubky paměti až 200 Mpts na kanál. Díky velké paměti může být zachována vysoká rychlost snímání i při nízkých nastaveních času. Rychlost aktualizace křivky je až 200.000 WFM/s a segmentovaná paměť může detekovat a analyzovat až 490.000 segmentů.
Pro přesná měření má GDS-3000A funkci jemné kalibrace. To umožňuje jemné vyladění vertikální stupnice, aby se optimálně zakryl rozsah měření a zlepšila se tak přesnost měření. Displej o velikosti 10,2" (259 mm) a režim snímání s vysokým rozlišením umožňují signály bez šumu i při měření s velkou šířkou pásma.
Kromě toho nabízí řada vstupních impedancí 1 MΩ a 50 Ω, které mohou být nastaveny podle požadavků na měření pro optimální přizpůsobení impedance. Vyhledávací funkce rychle najde signály, které odpovídají testovacím podmínkám. Pomocí funkce kurzoru lze přehledně číst údaje o napětí (nebo proudu), času a Delta dat v každém měřicím bodě. Ukazatel zobrazuje rozsah měření v příslušném úseku křivky.
Tento text byl přeložen strojově.
Obsah balení
- Napájecí kabel
- Pasivní měřicí sondy (osciloskopy): 4 ks modelu GTP-501R (500 MHz, dělicí poměr 10:1), jeden pro každý kanál.
- Stručný průvodce
- Kalibrační certifikát
