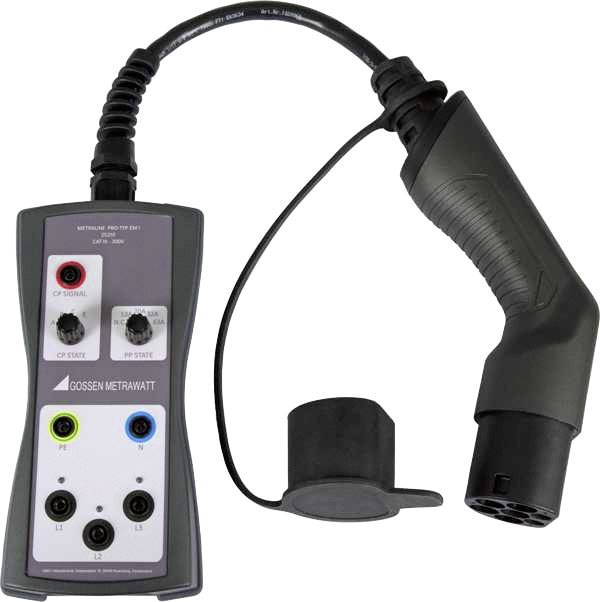

Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Testovací adaptér; 1 ks

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

4 Ks

Prodej a doprava:

Celková cena (15 268,60 Kč / kus)

15 268,60 Kč

Bez DPH.

Doprava zdarma

Už jen 4 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Hlavní benefity

1 a 3fázový testovací adaptér pro kontrolu účinnosti ochranných opatření
V nabíjecích bodech u elektrické nabíječky s Profitest Master, simulace
Fiktivně připojené elektrické automobily a simulace
Proudová zatížitelnost nabíjecích řezů dle IEC 61851-1
Simulace vozidla (CP)
Stavy vozidel a, B, C a E jsou nastaveny otočným spínačem
Simulace kabelů (PP)
Různé kódy pro nabíjecí kabely s 13 a, 20 a,
32 a a 63 a a „kabel není připojen“
Simulován otočným spínačem
Simulace chyb
Simulace zkratů mezi CP a PE
Pomocí otočného spínače
Zobrazení fázového napětí pomocí LED
V závislosti na nabíjecí stanici E může být aktivní jedna nebo tři fáze
Testování nabíjecích kabelů s pevně připojeným nabíjecím kabelem
Prostřednictvím prodlouženého testovacího pera CP
CP zásuvka pro vyhodnocení PWM signálu
METRALINE TYPU PRO EM II:
Připojení měřicího kabelu Profitest Master se provádí přes 4 mm bezpečnostní zásuvky (L1, L2, L3, N, PE) nebo přes zásuvku s ochranným kontaktem
Tento text byl přeložen strojově.

List technických údajů 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Testovací adaptér; 1 ks

Návod k obsluze a bezpečnostní pokyny 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Testovací adaptér; 1 ks

Simulace vozidla (CP)
Podle IEC 61851 může simulovat stavy a, B, C a E. Různé stavy vozidel
Nastavení pomocí otočného spínače.
Stav A, není připojeno žádné vozidlo
Stav B, vozidlo připojeno, ale není připraven k nabíjení
Stav C, vozidlo připojené a připravené k nabíjení, větrání ložného prostoru není vyžadováno
Stav E, chyba - Zkrat CP – PE přes vnitřní diodu
Simulace kabelu (PP)
Lze simulovat různá kódování nabíjecích kabelů s 13 A, 20 A, 32 A a 63 A. Kromě toho je možné simulovat stav „bez kabelu“.
Simulace různých nabíjecích kabelů se provádí přepínáním různých odporů mezi PP a PE pomocí otočný přepínač.
Podle IEC 61851 jsou možné následující hodnoty:
Žádný kabel 0 Ω
13A kabel 1,5 kΩ
20A kabel 680 Ω
32A kabel 220 Ω
63 A kabel 100 Ω
