Gossen Metrawatt SC50-E 500/5A 0,5VA Kl.1 42 mm U542C kabelový transformátor proudu Primární proud 500 A Sekundární prou

Černý elektrický proudový senzor s otevřeným obdélníkovým průchodem, kterým lze vést drát.

Černý senzor je upevněn na šedém potrubí. Z něj vede kabel. Senzor je umístěn pro měření.

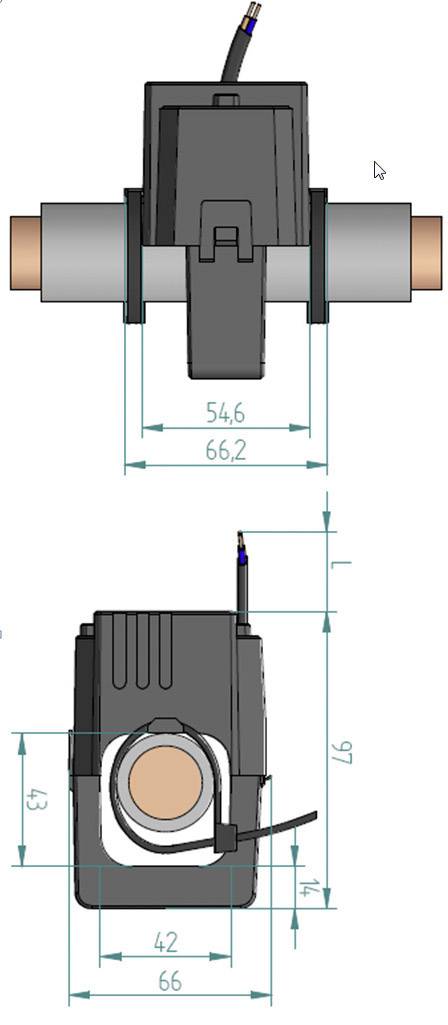

Obrázek ukazuje technické výkresy elektrického zařízení s rozměry: šířka 66,2 mm, výška 97 mm, hloubka 43 mm.

1/3

Datasheety: (PDF)

Doručení: Po 7. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 759,50 Kč / kus)

2 759,50 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měnič proudu SC50-E 500/5A 0,5VA tř.1 42 mm vč. vedení

Vstupní proud 500 A
Druhotný výstupní proud 5 A
Ø průchodky vodiče 42 mm

Technické parametry

500/5A
Primární proud 500 A
Sekundární proud 5 A
Výkon 0,5 VA
Připojovací kabel
Přesnost třídy 1
Typ SC50-E 500/5A 0,5VA tř. 1
Hmotnost: 450 g.
Šířka 54,6 mm
Výška: 97 mm
Otvor pro kabel Ø 42 mm

Kategorie produktu: kabelový transformátor proudu

Primární proud: 500 A

Sekundární proud: 5 A

: 0.5 VA

Ø průchodky vodiče: 42 mm

Typ: SC50-E 500/5A 0,5VA Kl.1 42 mm

Rozm.: (d x š x v) 66 x 54.6 x 97 mm

Hmotnost: 450 g

Druhotný výstupní proud: 5 A

Vstupní proud: 500 A

Šířka: 54.6 mm

V: 97 mm

Délka: 66 mm

Varianty(Všechny ceny jsou bez DPH.)

Primární proud

Výkon

Sekundární proud

Kategorie produktu

Ø průchodky vodiče

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A kabelový transformátor proudu Primární proud 60 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344442

60 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B kabelový transformátor proudu Primární proud 75 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344443

75 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C kabelový transformátor proudu Primární proud 100 A Sekundární proud 1 A Ø průchodky vodiče:18 mm zaklapovací montáž 1 ks

Objednací číslo:1344444

100 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D kabelový transformátor proudu Primární proud 125 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344445

125 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E kabelový transformátor proudu Primární proud 150 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344446

150 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F kabelový transformátor proudu Primární proud 200 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344447

200 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G kabelový transformátor proudu Primární proud 250 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344448

250 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H kabelový transformátor proudu Primární proud 100 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344449

100 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I kabelový transformátor proudu Primární proud 125 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344450

125 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J kabelový transformátor proudu Primární proud 150 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344451

150 A

0.2 VA

1 A

kabelový transformátor proudu

18 mm

Ke stažení

List technických údajů

List technických údajů 1344476 Gossen Metrawatt SC50-E 500/5A 0,5VA Kl.1 42 mm U542C kabelový transformátor proudu Primární proud 500 A Sekundární prou

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1344476 Gossen Metrawatt SC50-E 500/5A 0,5VA Kl.1 42 mm U542C kabelový transformátor proudu Primární proud 500 A Sekundární prou

Popis

Díky své kompaktní konstrukci jsou proudový měnič s rozebíratelným zejména pro použití na těžko přístupných místech a při omezeném místa. Díky oddělitelným křídlům Kernhalften navíc usnadňují instalaci na kabelu nebo na lištu. Všude tam, kde je přerušení Strompfads problematické je nebo měřicí přístroj jednoduše podle situace, jsou proudový měnič s rozebíratelným správnou volbou. Bezpečnou montáž primárního kabelu v elektrické měnič se umožňující skutečně systémovou a díky hlasitý "zvuku" potvrzeno. Dva dodaný kabel odolný vůči UV stahovací pásky pro fixaci měnič.
Prostředí
Umístění ve vnitřních prostorách
Okolní teplotě -10 °C ... 55 °C
Skladovací teploty -20 °C ... 70 °C
Relativní vlhkost vzduchu 5 % ... 85 %, rosení je controlled white
Stupeň znečištění 2
Stupeň krytí: IP20
Použití podmínek
Norma IEC 61869-2:2012
Tepelná Bemessungs-Kurzzeitstrom (Ith) 60 x Ipr/1s
Tepelná Bemessungs-Dauerstrom (Icth) 100 %
Bemessungs-Isolationspegel 0,72/3/- kV
Bemessungsfrequenz 50/60 Hz
Třída izolantu E (120 °C)
Materiál krytu PA 6.6, UL94: V2

Tento text byl přeložen strojově.
