Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E kabelový transformátor proudu Primární proud 150 A Sekundární proud

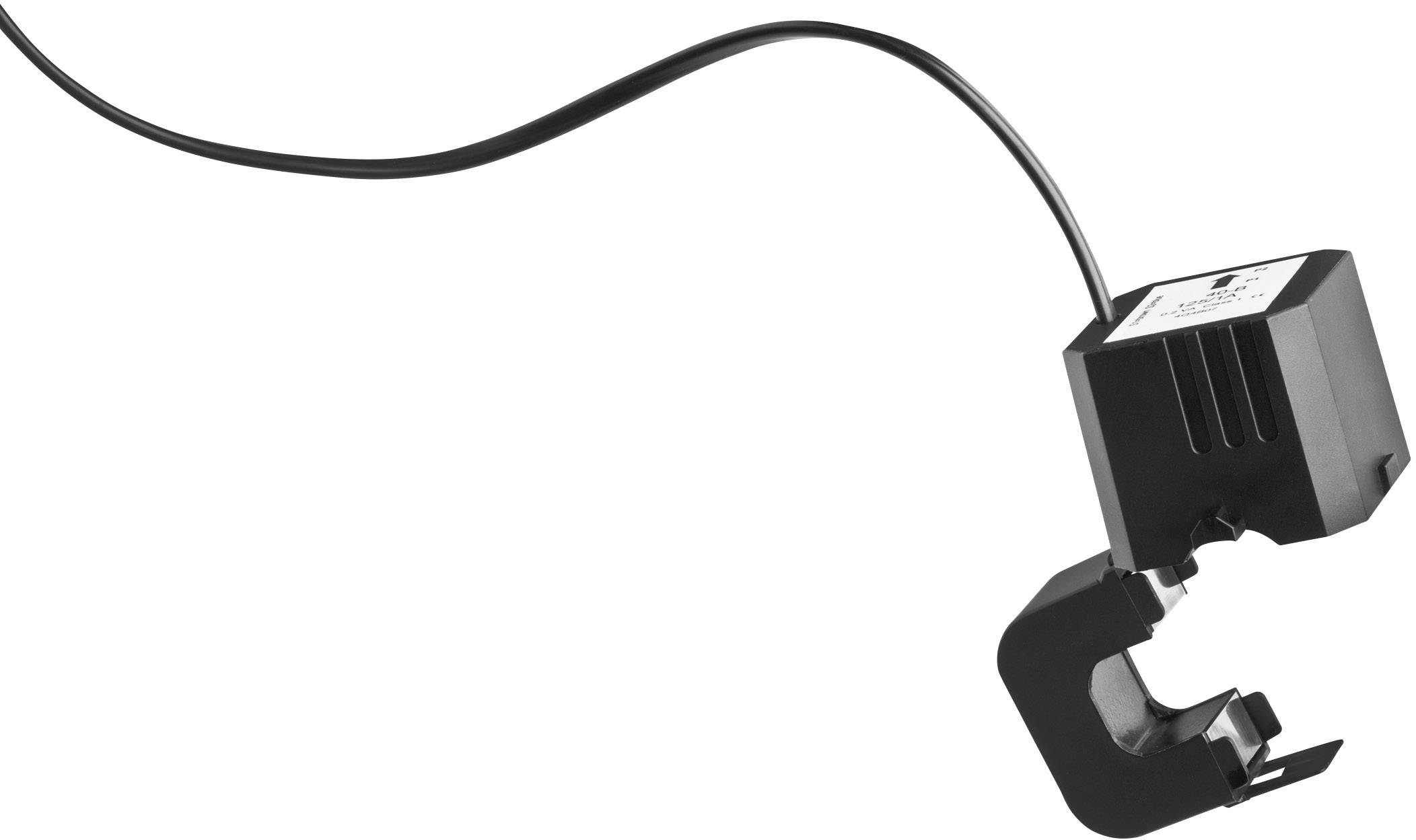

Černý proudový senzor ve tvaru svorky s kabelem, který se používá k měření elektrického proudu.

Čtvercový černý senzor s otevřeným kroužkem na spodní straně a kabelem nahoře, pravděpodobně určený pro měření proudu.

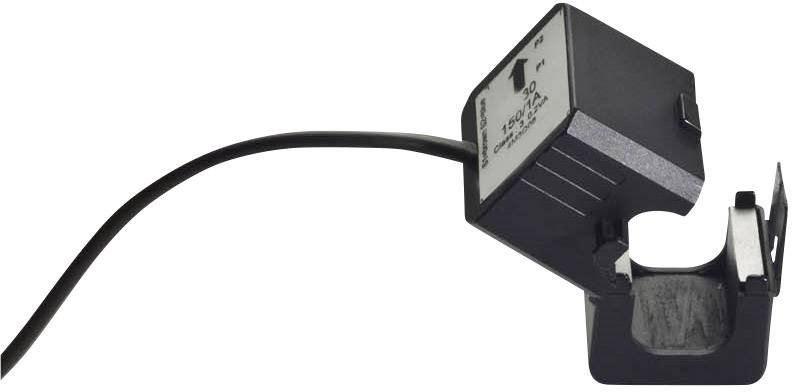

Kabelový, černý elektrický senzor ve tvaru svorky pro měření elektrických parametrů proudu.

Černý senzorový klip je připevněn k kabelu. Klip obsahuje štítek s technickými informacemi.

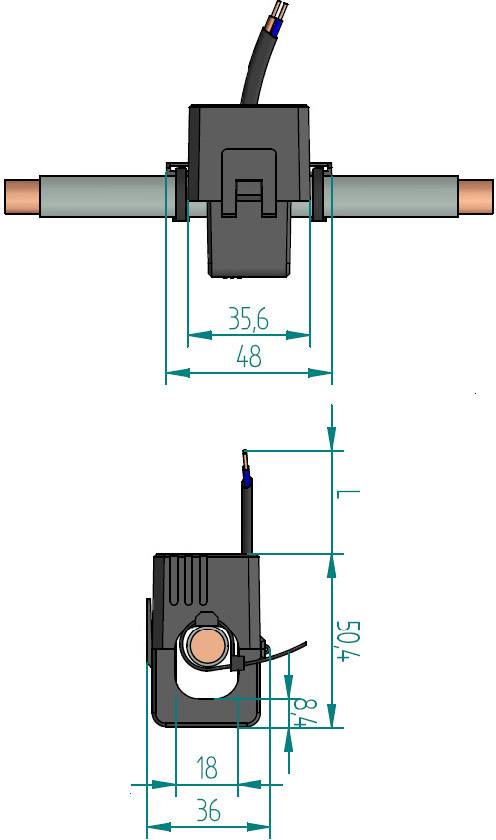

Technický výkres elektrického konektoru s rozměry v milimetrech: šířka 35,6, délka 48, výška 50. Zobrazuje také přípojné body.

1/5

Datasheety: (PDF)

Doručení: Čt 8. 10.

1 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 850,41 Kč / kus)

1 850,41 Kč

Bez DPH.

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měnič proudu SC30 150/1A 0,2VA tř.3 18 mm vč. vedení

Technické parametry

150/1A
Primární proud 150 A
Sekundární proud 1 A
Výkon 0,2 VA
Připojovací kabel
Třída přesnosti 3
Typ SC30 150/1A 0,2VA tř.3
Hmotnost: 240 g.
Šířka 35,6 mm
Výška: 50,4 mm
Průměr vodiče Ø 18 mm

Kategorie produktu: kabelový transformátor proudu

Primární proud: 150 A

Sekundární proud: 1 A

Typ: SC30 150/1A 0,2VA Kl.3 18 mm

Rozm.: (d x š x v) 36 x 35.6 x 50.4 mm

Hmotnost: 240 g

Šířka: 35.6 mm

V: 50.4 mm

Délka: 36 mm

Varianty(Všechny ceny jsou bez DPH.)

Primární proud

Sekundární proud

Kategorie produktu

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E kabelový transformátor proudu Primární proud 150 A Sekundární proud 1 A 1 ks

Objednací číslo:1344446

Tento produkt

150 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A kabelový transformátor proudu Primární proud 60 A Sekundární proud 1 A 1 ks

Objednací číslo:1344442

60 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B kabelový transformátor proudu Primární proud 75 A Sekundární proud 1 A 1 ks

Objednací číslo:1344443

75 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C kabelový transformátor proudu Primární proud 100 A Sekundární proud 1 A 1 ks

Objednací číslo:1344444

100 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D kabelový transformátor proudu Primární proud 125 A Sekundární proud 1 A 1 ks

Objednací číslo:1344445

125 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F kabelový transformátor proudu Primární proud 200 A Sekundární proud 1 A 1 ks

Objednací číslo:1344447

200 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G kabelový transformátor proudu Primární proud 250 A Sekundární proud 1 A 1 ks

Objednací číslo:1344448

250 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H kabelový transformátor proudu Primární proud 100 A Sekundární proud 1 A 1 ks

Objednací číslo:1344449

100 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I kabelový transformátor proudu Primární proud 125 A Sekundární proud 1 A Ø průchodky vodiče:18 mm 1 ks

Objednací číslo:1344450

125 A

1 A

kabelový transformátor proudu

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J kabelový transformátor proudu Primární proud 150 A Sekundární proud 1 A 1 ks

Objednací číslo:1344451

150 A

1 A

kabelový transformátor proudu

Ke stažení

List technických údajů

List technických údajů 1344446 Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E kabelový transformátor proudu Primární proud 150 A Sekundární proud

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1344446 Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E kabelový transformátor proudu Primární proud 150 A Sekundární proud

Popis

Díky své kompaktní konstrukci jsou proudový měnič s rozebíratelným zejména pro použití na těžko přístupných místech a při omezeném místa. Díky oddělitelným křídlům Kernhalften navíc usnadňují instalaci na kabelu nebo na lištu. Všude tam, kde je přerušení Strompfads problematické je nebo měřicí přístroj jednoduše podle situace, jsou proudový měnič s rozebíratelným správnou volbou. Bezpečnou montáž primárního kabelu v elektrické měnič se umožňující skutečně systémovou a díky hlasitý "zvuku" potvrzeno. Dva dodaný kabel odolný vůči UV stahovací pásky pro fixaci měnič.
Prostředí
Umístění ve vnitřních prostorách
Okolní teplotě -10 °C ... 55 °C
Skladovací teploty -20 °C ... 70 °C
Relativní vlhkost vzduchu 5 % ... 85 %, rosení je controlled white
Stupeň znečištění 2
Stupeň krytí: IP20
Použití podmínek
Norma IEC 61869-2:2012
Tepelná Bemessungs-Kurzzeitstrom (Ith) 60 x Ipr/1s
Tepelná Bemessungs-Dauerstrom (Icth) 100 %
Bemessungs-Isolationspegel 0,72/3/- kV
Bemessungsfrequenz 50/60 Hz
Třída izolantu E (120 °C)
Materiál krytu PA 6.6, UL94: V2

Tento text byl přeložen strojově.
