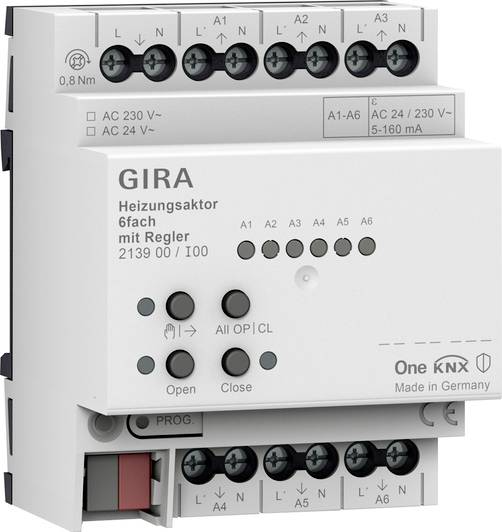

GIRA 213900 Akční člen topení REG

6násobný topný aktor s regulátorem pro charakteristiky gira One a KNX: Funkce v systému gira One - regulace jednotlivých místností díky pevnému regulátoru a ventilovému výstupu. Aktor pro spínání elektrotermických servopohonů v topných a chladicích systémech. Výstupy jsou odolné proti zkratu a přetížení. Servopohon se jmenovitým napětím 24 v nebo 230 V. Ruční ovládání výstupů. Hlášení tepelné spotřeby např. na tepelné čerpadlo v kombinaci se spínacím aktorem 1násobný, 16 a s binárním vstupem 3-násobný (obj. Č. 5061 00) nebo spínací ovladač 2násobný/ovladač žaluzií s dvojnásobným vstupem 16 a s binární vstupem (obj. Č. 3násobný) Č. 5062 00) výstupy ventilů - 6 nezávislé elektronické výstupy ventilů. Regulátor ventilátoru s charakteristikou „bez proudu v otevřeném stavu“ nebo „bez proudu zavřený“ na každém výstupu, parametrizovaný. Ochrana proti pevně usazeným ventilům díky inteligentnímu opláchnutí ventilu po dobu 5 min a cyklu 1 týden. Funkce Boost pro rychlé zahřátí radiátorů na spotřebiče (elektricky nebo vodou). Regulátor pokojové teploty - 6 nezávislých regulátorů pro vytápění a chlazení, optimalizované pro jednotlivé topné a chladicí systémy: Podlahové topení (elektrické nebo vodivé), topná tělesa (elektrické nebo vodní), podlahové chlazení - druh regulace topení. Stabilní řízení PI nebo dvoubodové řízení. Provozní režimy: Komfort, pohotovostní režim, noční sekávání a ochrana proti mrazu a teplu. Automatické hlášení tepelné a chladící spotřeby: Aktor průběžně vyhodnocuje regulační veličiny uspořádaných výstupů a informuje systém gira One, pokud je potřeba tepla a chladu na výstupu, resp. v topném a chladicím okruhu. Připojený spínací aktor uzavře nebo otevře relé v závislosti na hlášení tepelné a chladící spotřeby. Tím lze ovládat hořáky a kotelové řídicí vstupy (např. přepínání mezi redukční a komfortní hodnotou na centrálním spalném čerpadlu nebo tepelném čerpadlu podle potřeby). Mezní hodnoty teploty podlahy. Manuální nebo automatické rozpoznání otevření okna při snížení teploty vč. Stanovení doby ochrany proti mrazu. Senzor a vizualizace Smart Home App: Otevření okna zajistí po uplynutí 5 minut ochranu před mrazem. Dotaz na topení/chlazení přepínání např. pomocí binární vstupu pro tepelné čerpadlo, aby bylo možné předat aktuální režim (topení nebo chlazení) regulátoru topení. Funkce v systému gira KNX - aktor topení s integrovaným regulátorem pokojové teploty pro ovládání elektrotepelných servopohonů pro topná a chladicí zařízení. Výstupy ventilů - 6 nezávislé elektronické výstupy ventilů. Výstup ventilu 1 lze použít jako předlohu pro jiné výstupy ventilů. Možnost parametrizace zařízení - hlášení největší velikosti polohy. Servopohon se jmenovitým napětím 24 v nebo 230 V. Ovládání ventilů (bez napětí v otevřeném / zavřeném stavu) na každý výstup lze parametrizovat. Velikostní vstup: „Spínání - 1 bit“ a „plynulý - 1 bajt“. Ovládání ventilů: „Spínající - 1 bit“, „trvale - 1 bajt PWM“ nebo „nepřetržitě - 1 bajt mezní hodnota“. Stavová hlášení lze konfigurovat. Možnost konfigurace chybových hlášení při provozním napětí ventilu. Přetížení a zkrat lze nastavit zvlášť pro každý výstup ventilu. Ovládání teploty a čerpadla. Ochrana proti pevně sedělu zabraňuje napevno sedět čerpadla. Přes objekt lze nastavit letní nebo zimní provoz. Každý výstup ventilu lze uzamknout v tlakové poloze. Pro letní i zimní provoz lze parametrizovat různé hodnoty parametrů. Cyklické monitorování velikosti nastavení každého výstupu. Automatické vyplachování ventilů. Konfigurovatelné počítadlo provozních hodin na výstup. Servisní provoz pro údržbu nebo instalaci ventilačních jednotek. Nezávisle na KNX lze ovládat výstupy. Reakce při výpadku a návratu napětí sběrnice a možnost nastavení v rámci postupu programování v rámci ETS pro každý výstup ventilu. Různé aktivní stavové zprávy se mohou až po obnovení napětí sběrnice nebo programovacím postupu ETS globálně zpozdit. Regulátor pokojové teploty - 12 nezávislé regulátory pokojové teploty. Regulátor pokojové teploty 1 lze použít jako předlohu pro jiné regulátory pokojové teploty. Provozní režimy: Komfort, pohotovostní režim, noc a ochrana proti mrazu a teplu. Pro každý provozní režim lze přiřadit vlastní nastavení teploty. Požadovaná teplota: Relativní (odvoz ze základní hodnoty) nebo absolutní (nezávislá požadovaná teplota pro každý provozní režim). Automatické ukončení a nastavení cyklického času pro nastavený výstup. Rozpoznání přítomnosti osob pomocí tlačítka nebo pohybového čidla. Přepínání provozních režimů podle specifikace KNX. Spínání při mrazu nebo tepelném prohřátí díky funkci okenního statusu nebo detekce poklesu teploty. Provozní režimy: Topení, chlazení, topení a chlazení, vždy s přídavným stupněm nebo bez něj. V závislosti na tepelném nebo chladícím stupni jsou různé druhy regulace: PI regulace (trvalé nebo spínací PWM) nebo 2bodová regulace (spínající). Nastavitelné různé způsoby vytápění a chlazení. Parametry regulace PI regulátorů (proporcionální rozsah, doba nastavení) a 2bodový regulátor (hystereze). Automatické nebo projektové přepínání mezi „vytápěním“ a „chlazením“. Možné uzamčení velikostních výstupů pro objekty. Měření pokojové teploty přes dva externí KNX teplotní čidlo. Stanovení naměřených hodnot z externího čidla, parametrizované nebo cyklické monitorování. Je možné nastavit požadovanou teplotu na sběrnici (i cyklicky) po nastavení parametrické odchylky. Emise samostatných nebo společných jednotek veličin v topném a chladicím provozu (4 potrubí nebo 2-potrubní systém). Možné omezení nastavení velikosti. Možnost omezení teploty podlahy v topném provozu a chlazení. Je možné nastavit limit požadované teploty při chlazení. Možnost nastavit požadovanou teplotu v topném režimu. Funkce Boost pro rychlé zahřátí nebo vychladnutí. Scény: Až 64 interních scén lze parametrizovat pro každý regulátor. Vč. Možnost uložení scény a jejich rozšíření. Logické funkce - přístroj má 8 vnitřních logických funkcí. Logický člen (A, NEBO, exkluzivní A, NEBO, vždy s až 4 vstupy). 1bitový na 1bajbytový převodník se vstupním filtrem, sperrobjetem a předvstupním otvorem. Blokační člen s filtrační a časovou funkcí a sperrobjeztem. Porovnání hodnot s 9 různými vstupními datovými formáty a mnoha srovnávacími operacemi. Přepínač mezních hodnot s hysterezí s horní a spodní prahovou hodnotou pro devět různých formátů vstupních dat. Vč. Zadání 1bitových výčv. Logické funkce mají vlastní komunikační objekty KNX a mohou zpracovávat telegramy aktoru nebo jiného sběrnicového zařízení. Poznámky: Updatnost přes asistenta gira (GPA). Rozsah dodávky: Připojovací a rozbočovací svorkovnice jsou součástí dodávky.

Tento text byl přeložen strojově.
