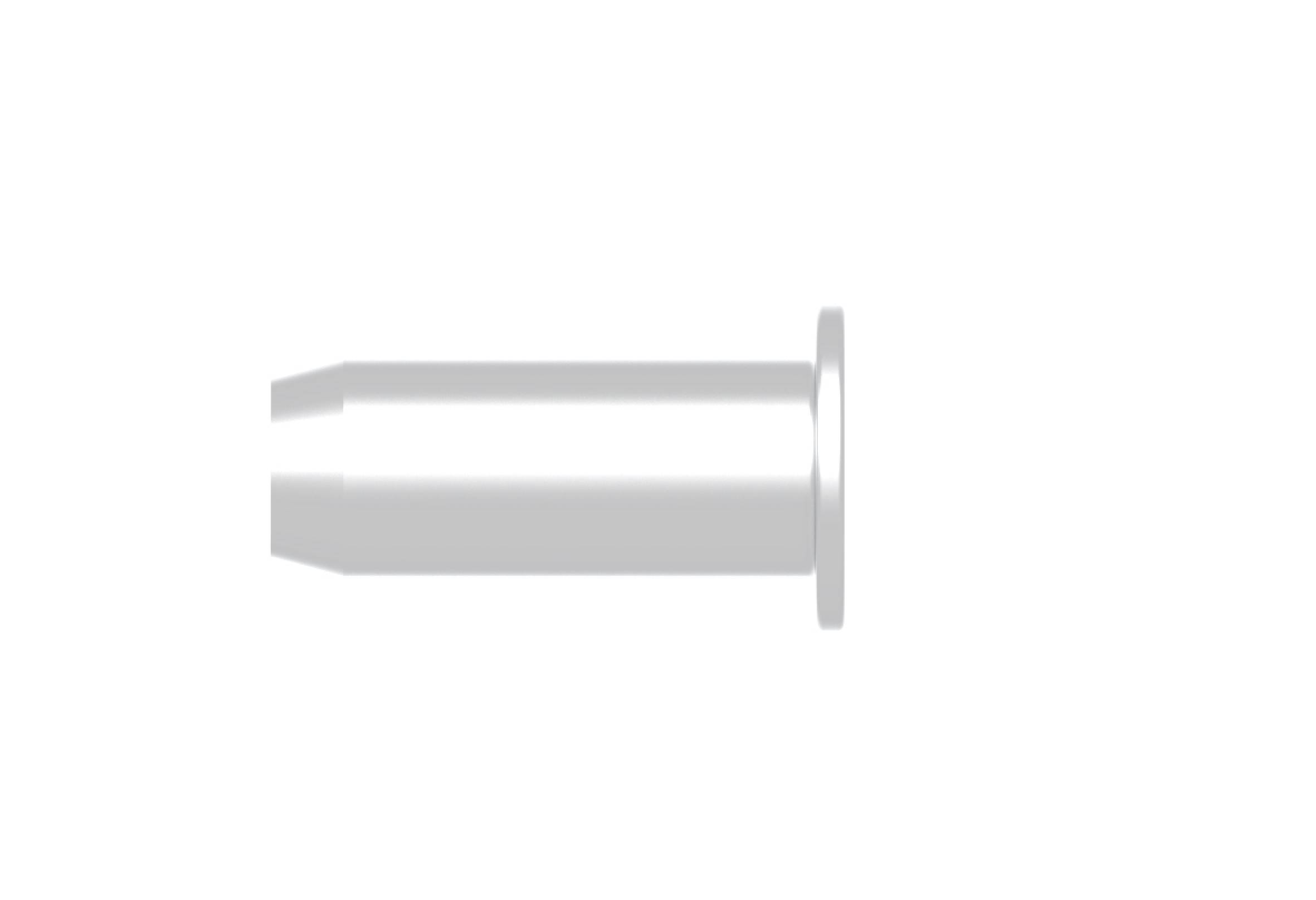

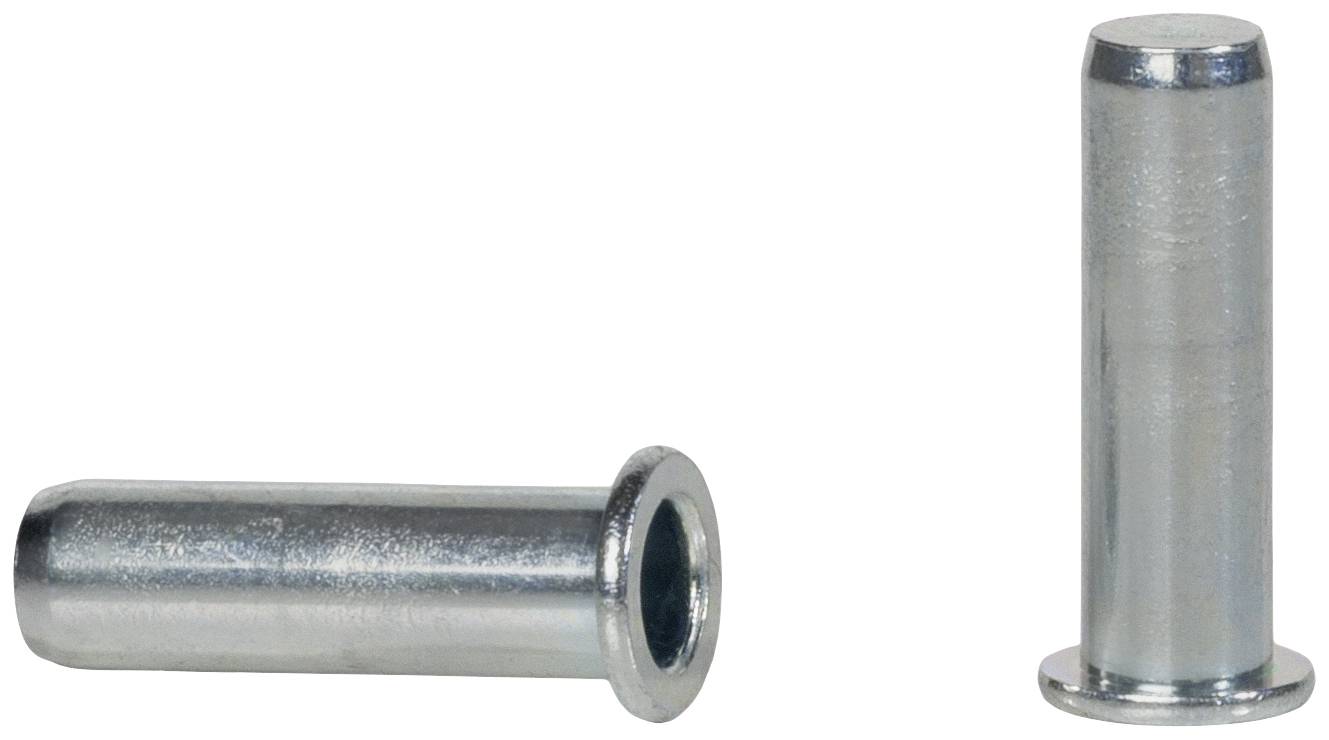

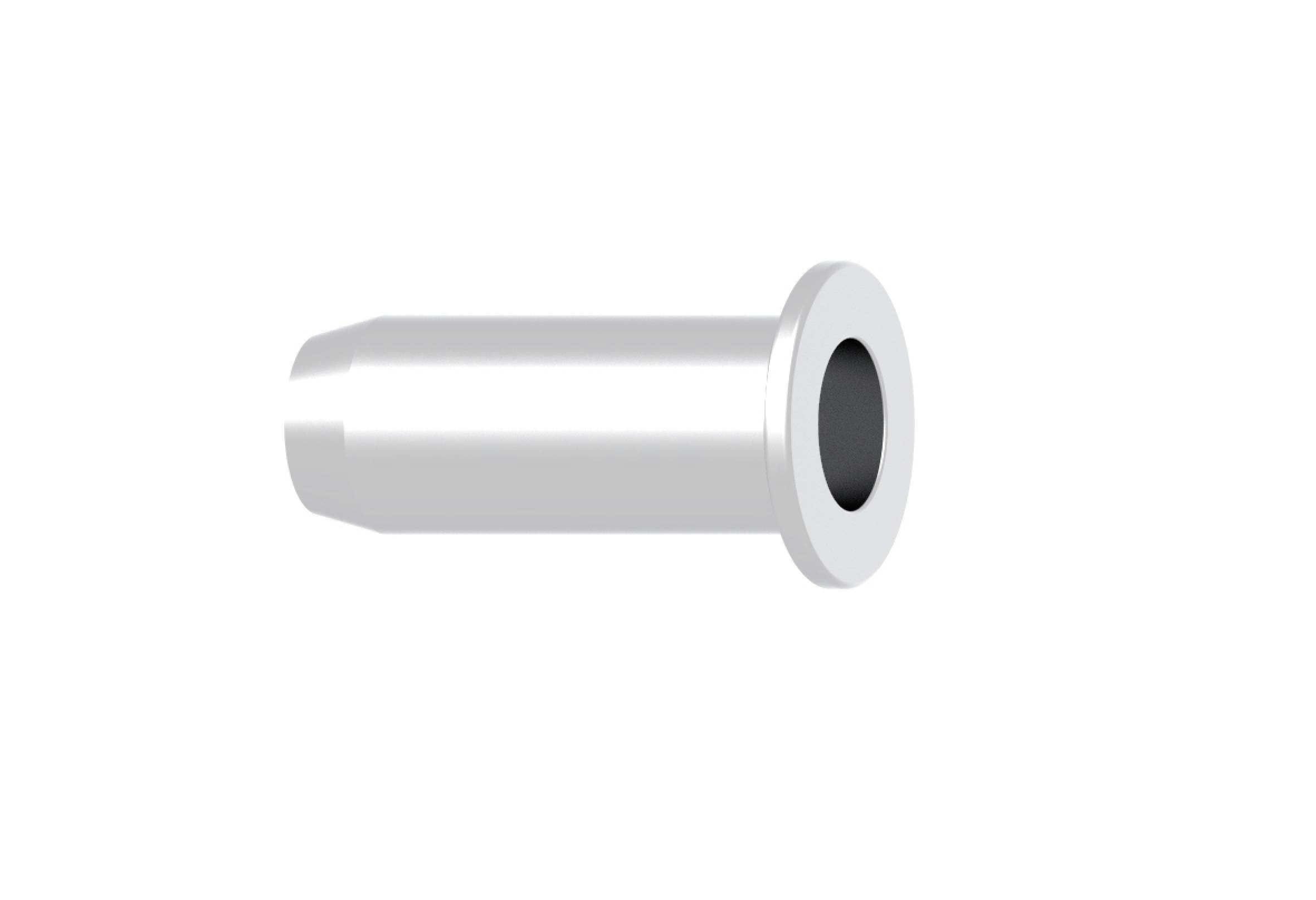

Gesipa 1464109 Nýtovací matice CAP M5 500 ks
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 500 ks)
Celková cena (4,00 Kč / kus)
Kč
Technické parametry
- Obsah
500 ks
- Rozsah sevření
0.25 - 3.0 mm
- Tvar hlavy
plochá kulatá hlava
- Rozměry závitu
M5
- Utahovací moment závitu
5700 N
- Max. upínací rozsah
3.0 mm
- Šířka svorky min.
0.25 mm
- Průměr otvoru
7.1 mm
- Ø hřídele
7 mm
- Délka závitu
7 mm
- Délka dříku
17
- Ø hlavice
10
- Výška hlavy
1 mm
- Kategorie produktu
Nýtovací matice CAP
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2911037 Gesipa 1464109 Nýtovací matice CAP M5 500 ks
Popis
Matice nýtu GESIPA
Výhody najednou
Jednoduchá a rychlá montáž
Umístění vysoce kvalitních závitů v tenkých a měkkých materiálech
(Ocel, hliník, hořčík, plasty atd.)
Bez tepelných vlivů na součásti
Nebo poškození povrchu na součástech. Proto není nutné žádné další zpracování
Velmi vysoká flexibilita výrobního procesu
Nízké investice pro vybavení pro montáž
Všestranně použitelný. Také pro hybridní spojení a měkké materiály.
Vytváření vodotěsných a plynotěsných spojů
Emise tepla, kouře a svařovacích plynů do okolního prostředí;
A tím, že nedochází k ovlivnění lidského zdraví a životního prostředí (nebezpečí)
Definice
Lisovací hlava je součástí slepé matice, která se nachází na viditelné straně součástky.
Uživatel si může vybrat mezi následujícími variantami:
Plochá hlava - pro velkou styčnou plochu součástek
Malá hlava - pro minimální přesah nýtovací matice a matice
Díky tomu lze montáž provést téměř na rovinu
Zápustná hlava - pro rovné povrchy při vrtání s podsakovanými otvory
Dřík je součástí slepé matice, která se deformuje během procesu sečení a slepá nýtovací matice
Upevněná v konstrukční části. Přitom vzniká tzv. závěrná hlava. Uživatel může z následujících variant
Výběr: Kulatý, vroubkovený nebo mnohohranný (6 nebo čtyřhranný)
Materiál
Zákazník může získat upevňovací matici z oceli, hliníku nebo nerezové oceli (A2, A4).
Závit
Standardní nýtovací matice GESIPA s metrickým závitem jsou vybaveny nýty
Ocelové nýtovací matice splňují požadavky třídy pevnosti 8.8. Na požádání
Další rozměry, jako Imperial nebo hrubý závit.
Tento text byl přeložen strojově.
