Gesipa 1455448 slepá nýtovací matice (Ø x d) 11.1 mm x 17.0 mm M8 nerezová ocel nerezová ocel Blindnietmutter A2 M8x11x1

Válcovitý stříbrný kovový předmět na bílém pozadí.

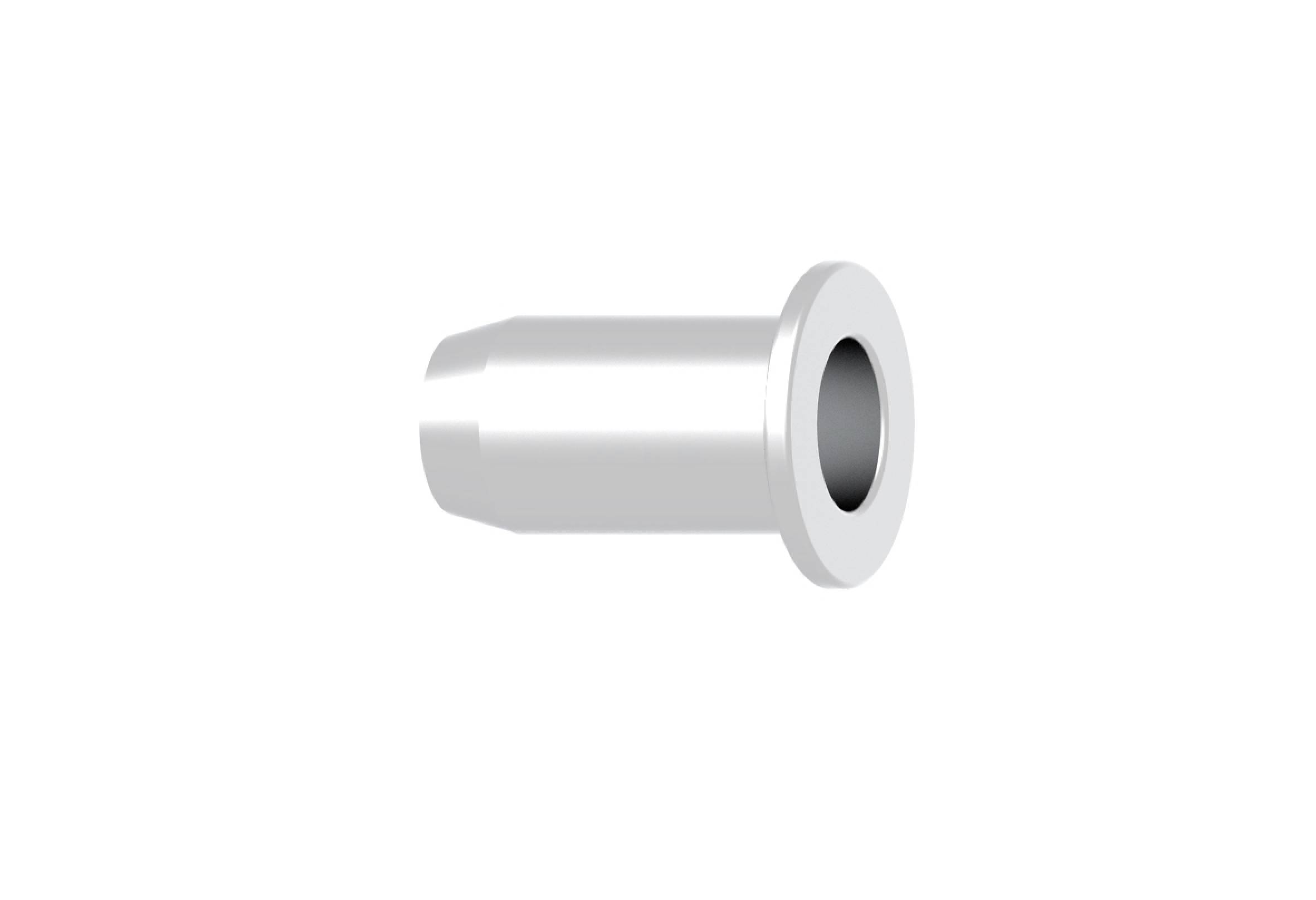

Válcová kovová součástka stříbrné barvy s přírubou na horním konci. Vypadá jako krátký trubkový adaptér.

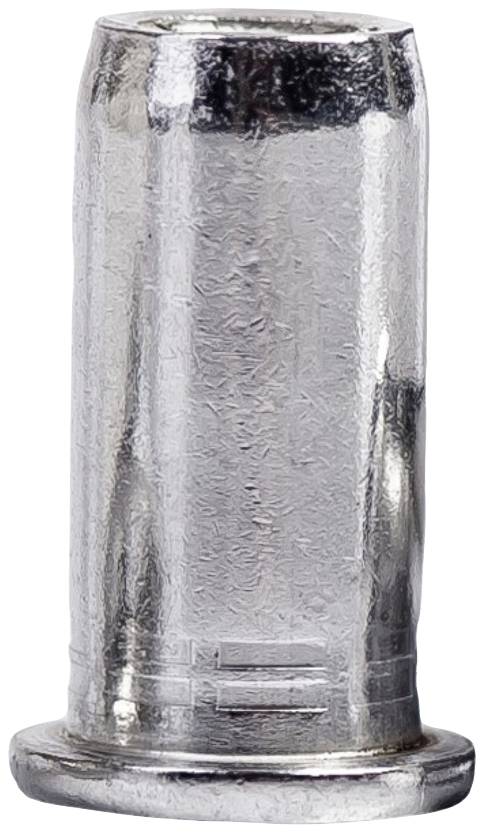

Stříbrný kovový válcovitý předmět s plochou základnou. Má válcovitý tvar s mírně lesklým povrchem.

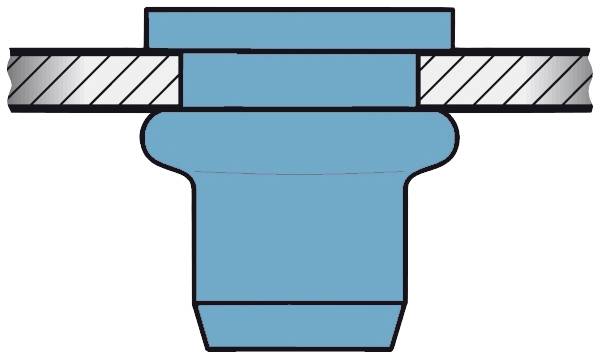

Příčný řez mechanické součásti s modré těsnění mezi dvěma kovovými vrstvami.

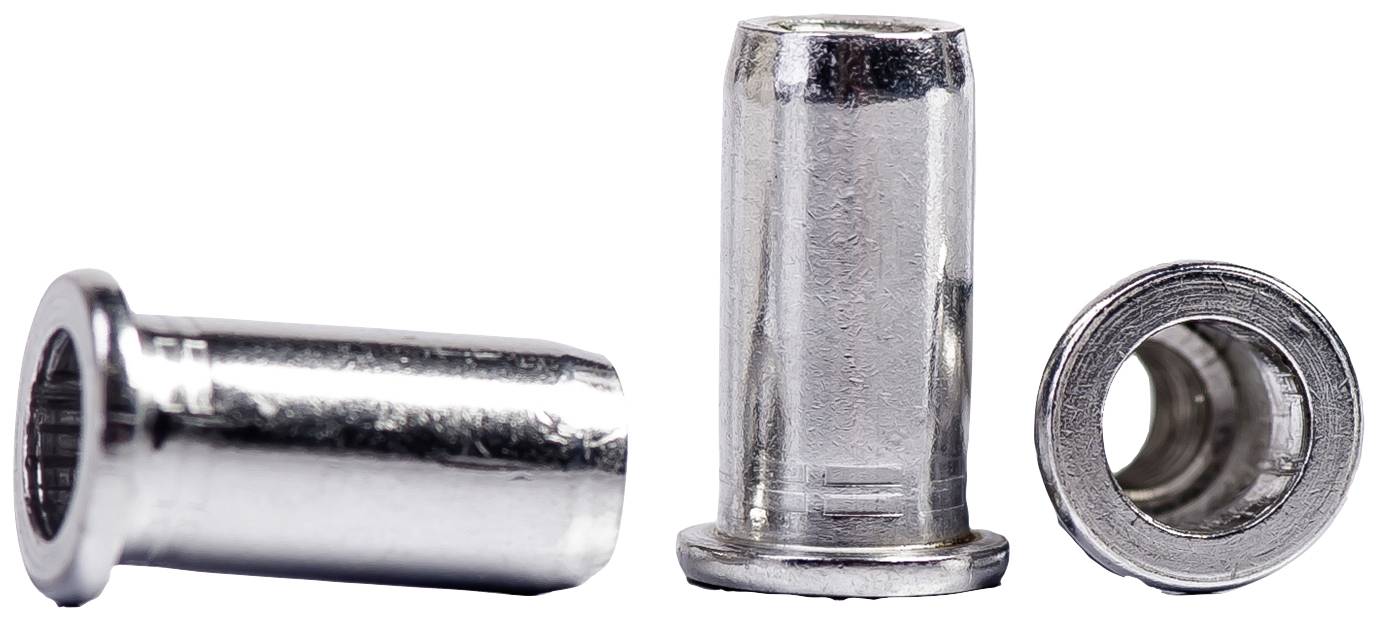

Dva stříbrné slepé nýty z kovu stojí vedle sebe, jeden vzpřímeně a druhý položený na boku, přičemž ukazují svůj hladký, lesklý povrch.

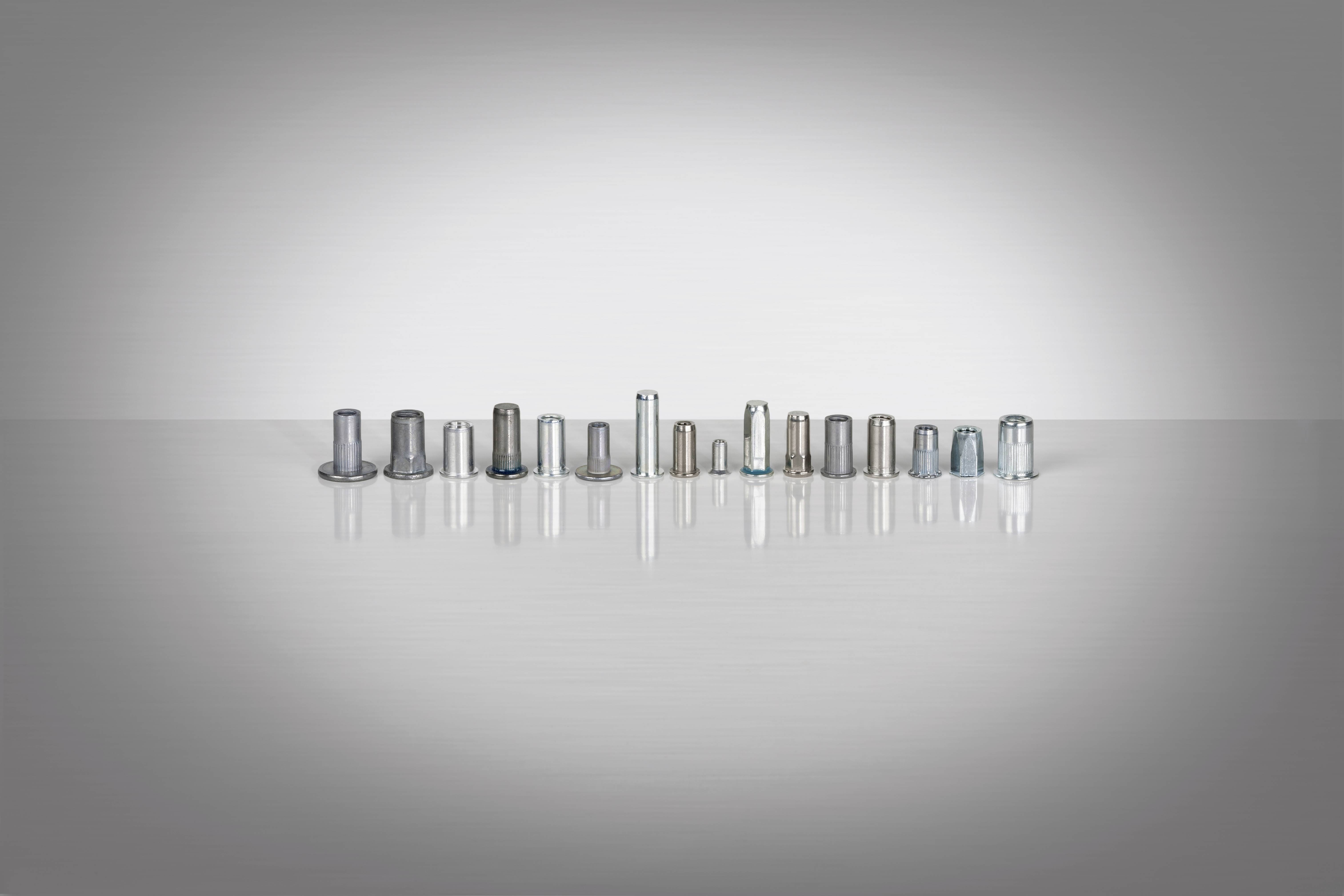

Různé druhy kovových matic v řadě na reflexní ploše před neutrálním pozadím.

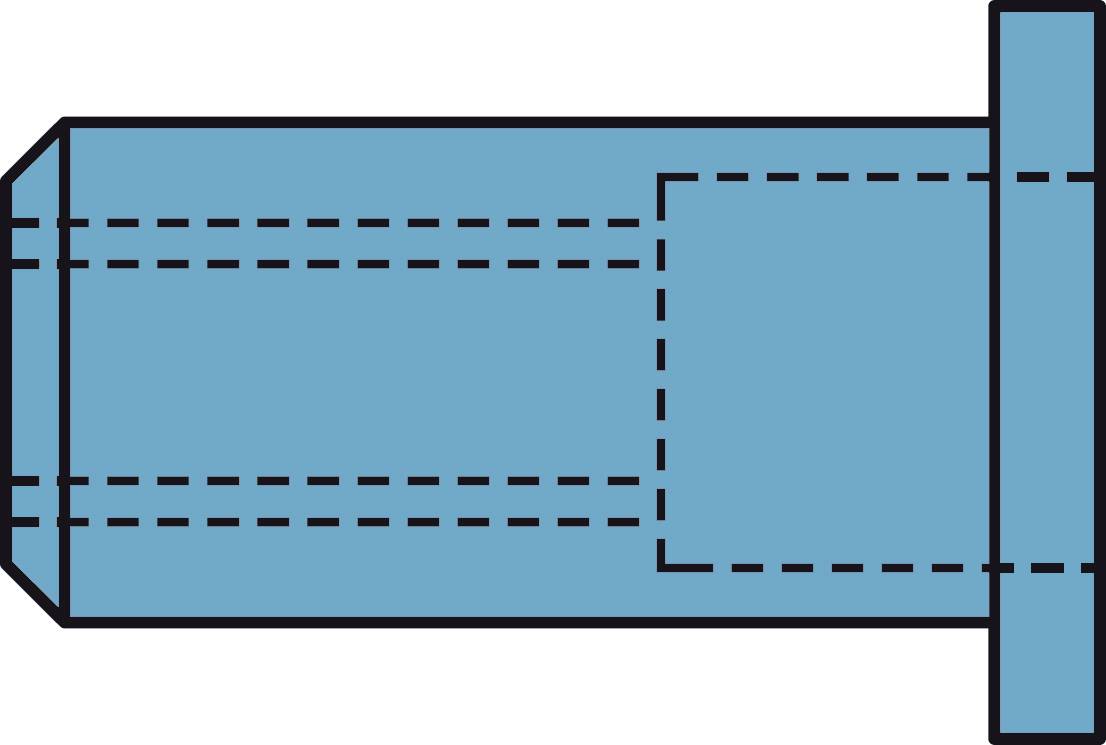

Modrý válcový předmět s několika příčnými řezy ukazujícími způsob spojení jednotlivých součástí. Detailní technický výkres.

1/7

Kategorie produktu

slepá nýtovací matice

Délka

17.0 mm

Materiál (objímka)

nerezová ocel

Rozměry závitu

Materiál

nerezová ocel

Doručení: Út 13. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (13,69 Kč / kus)

1 369,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: slepá nýtovací matice

(Ø): 11.1 mm

Délka: 17.0 mm

Obsah: 100 ks

Materiál (objímka): nerezová ocel

Rozměry závitu: M8

Rozm.: (Ø x d) 11.1 mm x 17.0 mm

Materiál: nerezová ocel

Max. upínací rozsah: 3.5 mm

Šířka svorky min.: 0.25 mm

Délka závitu: 9 mm

Utahovací moment závitu: 30000 N

Průměr dutého nýtu: 11.1 mm

Délka dutého nýtu: 17.0 mm

Rozsah sevření: 0.25 - 3.5 mm

Ø hlavice: 14

Výška hlavy: 1.5 mm

Průměr otvoru: 11.1 mm

Vlastnosti materiálu: A2

Vlastnosti materiálu (objímka): A2

Délka dříku: 17

Ø hřídele: 11 mm

Tvar hlavy: plochá kulatá hlava

UKCA: bezvýznamný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2910632 Gesipa 1455448 slepá nýtovací matice (Ø x d) 11.1 mm x 17.0 mm M8 nerezová ocel nerezová ocel Blindnietmutter A2 M8x11x1

Popis

Matice nýtu GESIPA

Výhody najednou
Jednoduchá a rychlá montáž
Umístění vysoce kvalitních závitů v tenkých a měkkých materiálech
(Ocel, hliník, hořčík, plasty atd.)
Bez tepelných vlivů na součásti
Nebo poškození povrchu na součástech. Proto není nutné žádné další zpracování
Velmi vysoká flexibilita výrobního procesu
Nízké investice pro vybavení pro montáž
Všestranně použitelný. Také pro hybridní spojení a měkké materiály.
Vytváření vodotěsných a plynotěsných spojů
Emise tepla, kouře a svařovacích plynů do okolního prostředí;
A tím, že nedochází k ovlivnění lidského zdraví a životního prostředí (nebezpečí)

Definice
Lisovací hlava je součástí slepé matice, která se nachází na viditelné straně součástky.
Uživatel si může vybrat mezi následujícími variantami:
Plochá hlava - pro velkou styčnou plochu součástek
Malá hlava - pro minimální přesah nýtovací matice a matice
Díky tomu lze montáž provést téměř na rovinu
Zápustná hlava - pro rovné povrchy při vrtání s podsakovanými otvory

Dřík je součástí slepé matice, která se deformuje během procesu sečení a slepá nýtovací matice
Upevněná v konstrukční části. Přitom vzniká tzv. závěrná hlava. Uživatel může z následujících variant
Výběr: Kulatý, vroubkovený nebo mnohohranný (6 nebo čtyřhranný)

Materiál
Zákazník může získat upevňovací matici z oceli, hliníku nebo nerezové oceli (A2, A4).

Závit
Standardní nýtovací matice GESIPA s metrickým závitem jsou vybaveny nýty
Ocelové nýtovací matice splňují požadavky třídy pevnosti 8.8. Na požádání
Další rozměry, jako Imperial nebo hrubý závit.
