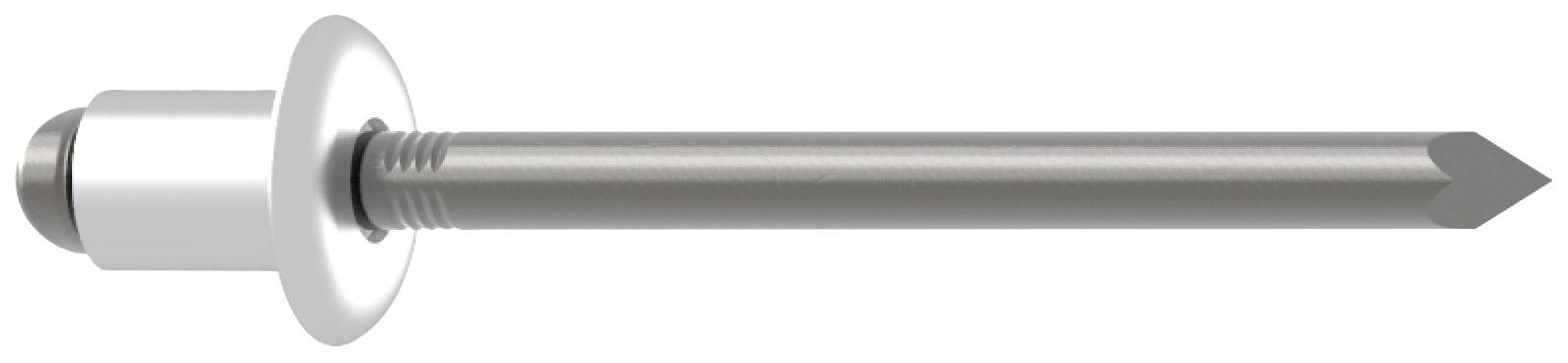

Gesipa 1454052 slepý nýt ocel hliník 100 ks
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 100 ks)
Celková cena (425,00 Kč / kus)
Kč
Technické parametry
- Obsah
100 ks
- Rozsah sevření
25.0 - 30.0 mm
- Materiál (trn)
ocel
- Materiál (objímka)
hliník
- Tvar hlavy
plochá kulatá hlava
- Max. upínací rozsah
30.0 mm
- Šířka svorky min.
25.0 mm
- Průměr otvoru
5.1 mm
- Průměr dutého nýtu
5 mm
- Délka dutého nýtu
35 mm
- Průměr trnu nýtu
2.7 mm
- Střižná síla
2000 N
- tažná síla
2800 N
- Ø hlavice
9.5
- Výška hlavy
1.5 mm
- Kategorie produktu
slepý nýt
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2910441 Gesipa 1454052 slepý nýt ocel hliník 100 ks
Popis

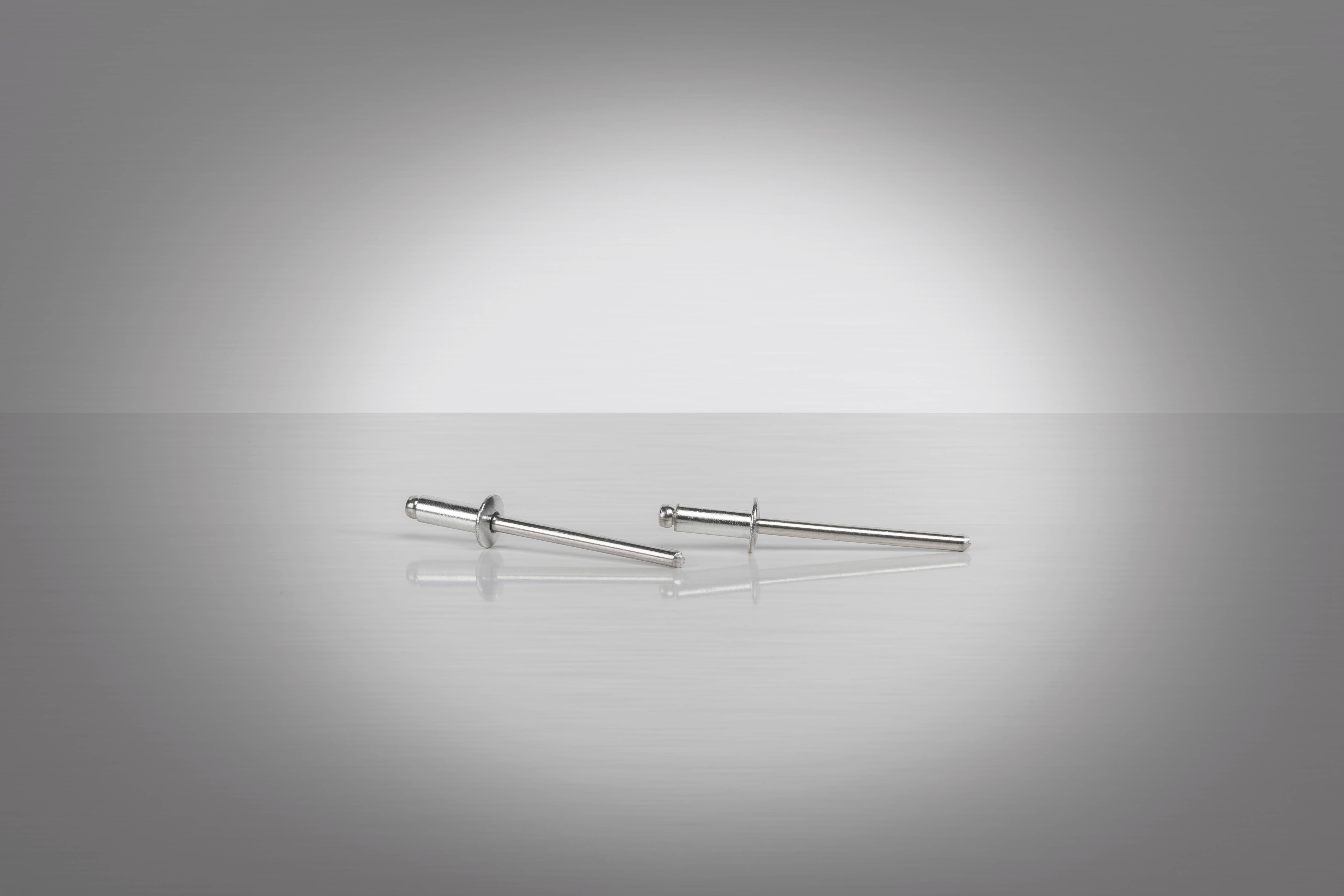

Slepé nýty GESIPA zajišťují dlouhodobé bezpečné spojení různých i citlivých materiálů.
Zařízení na slepé nýty od zařízení GESIPA je vyrobeno z řady moderních průmyslových zařízení, která vyžadují propojovací techniku,
Z důvodu své hospodárnosti a všestrannosti již nelze přemýšlet. Jeho přínos, jako je překonání omezení přístupu k součástech,
Bezpečné spojování nejrůznějších i citlivých materiálů a na přání i dokumentaci procesu sázení.
Z technického hlediska sestává slepý nýt ze dvou komponentů, dutého nýtu a trnu.
Zatímco při šroubování, chlebu a práci s nýtováním atd. musí být konstrukční část vždy oboustranně dosažitelná,
Je to skutečně výjimečné na slepém nýtu, že přístup pouze na jedné straně vyžaduje jednostrannou přístupnost součástek.
Během zatavení se nýtovač pomocí čelisti kleští vytáhne a poté až do předdefinovaného, deformuje dutiny.
Pevné sedadlo v součástech. Nakonec se na navrhovaném místě, v místě vylomování a na konci a zbytkový trn může přivést k recyklaci.
Zbytkový nýtovač je zbývající část nýtu a v závislosti na použití může převzít doplňkovou funkci zabezpečení.
Pro každý případ použití perfektní spojky, protože k dispozici jsou nýty v nejrůznějších vylamovacích výsečnících, materiálech, tvarech, délkách a barvách.
V závislosti na úkolu, který má slepý nýt plnit, může zařízení GESIPA fungovat mezi standardním modelem, který lze dodat ze skladu, nebo
Je možné nastavit nýt navržené speciálně pro použití.
Pro stanovení délky nýtování je stanovena úroveň: Intenzita materiálu + průměr = délka nýtování
Nýty GESIPA - terminologie

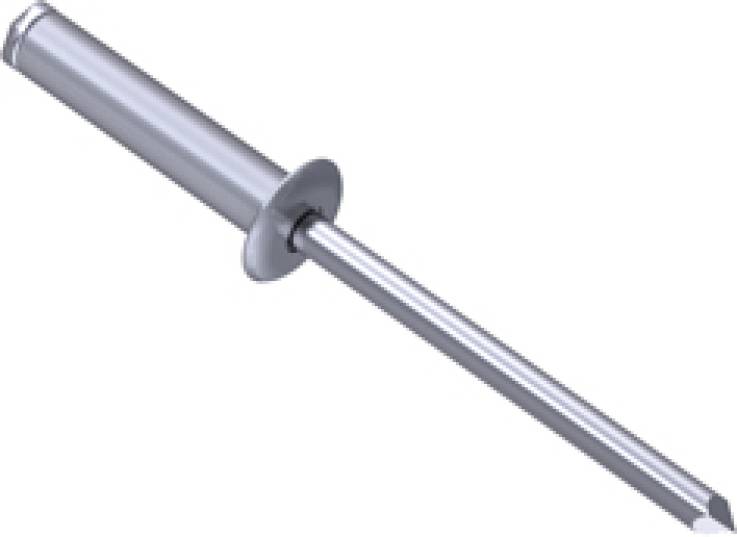

Slepý nýt se skládá ze dvou částí: Dutého nýtu a trnu.
Dutý nýt se skládá ze zadrhovací hlavy a dutiny
Zaděhovací hlava se nachází na straně zpracování a je v průměru i tvaru variabilní. Varianty mají plochou kulatou hlavu, zápustná hlava a velkou hlavu.
Dřík je k dispozici v různých délkách v závislosti na natučnělém materiálu.
Úkolem Nízkového trnu je tvarovat stopku. Obsahuje místo k přetržení. Nýtovaná trn se vytrhne po uzavřené deformaci nýtu.
Zbytkový nieittrn je zbytkový v dutém nýtu. Zbytkový trn je podíl Niettdornu,
Který pomocí napevno umístěného nýtu odtrhl.
Tento text byl přeložen strojově.
