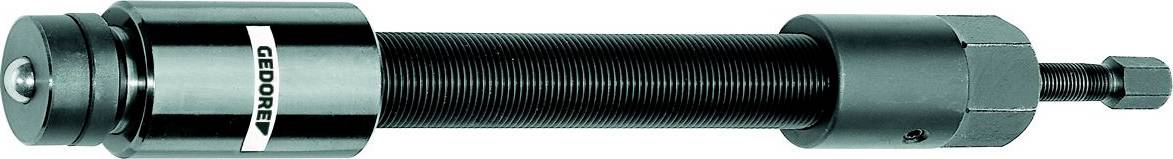

Gedore 8116100 Tlakové vřeteno využívající hydraulický olej
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (6 817,36 Kč / kus)
6 817,36 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Technické parametry
- Typ tlakové části: Kulový výtlačný díl
- Délka závitu 135 mm
- Zdvih: 12 mm
- Výška hlavy: 80 mm
- Provedení: Vřeteno pro hydraulická tlaková zařízení
- Velikost klíče 12 mm; 32 mm
- Vřeteno velikost závitu: G 1/2"
- Zatížitelnost v tahu/zatížitelnost v tlaku
10 t
- Hmotnost
1.1 kg
- Obsah
1 ks
- Max. délka
350 mm
- Délka
350 mm
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2451182 Gedore 8116100 Tlakové vřeteno využívající hydraulický olej
Popis
Pro kontrolované a bezpečné vytažení
Navrženo pro tlakovou sílu 10 t, 12 t nebo 15 t
Přítlačný díl lze vyměnit pomocí hrotu a v případě potřeby prodloužit
Malé tlakové vřeteno je zajištěno proti nechtěnému vyšroubování
Příprava použití:
1. Před použitím zkontroluje, zda je tlakové vřeteno dostatečně vysoko sešroubováno z víčka, aby tlaková část byla umístěna ve výchozí poloze v hydraulických válci
2. Odšroubujte krytku vřetene. K tomu předtím perem uvolněte
3. Do nosníku lze našroubovat vřeteno od spodní části nosníku až do polohy vřetena cca 60 mm
4. Kryt vřetena našroubujte až na doraz a poté zašroubujte pomocí závitového kolíku
Použití a činnost: Např. HSP3
5. Nasaďte stahovák a nasaďte vřeteno s klíčem SW 41
6. Tlakové vřeteno SW 17 našroubujte do krytky. Hydraulika se používá. Zdvih tlakové kuliky v hydraulického válce činí max. 12 mm. Hydraulicky pájený obrobek může být plně odkryt otáčením vřetene pomocí hlavice SW 41
7. Po použití se tlaková vřeteno SW 17 vrátí do výchozí polohy a tlaková část se vtiskne do hydraulického válce
Tento text byl přeložen strojově.
