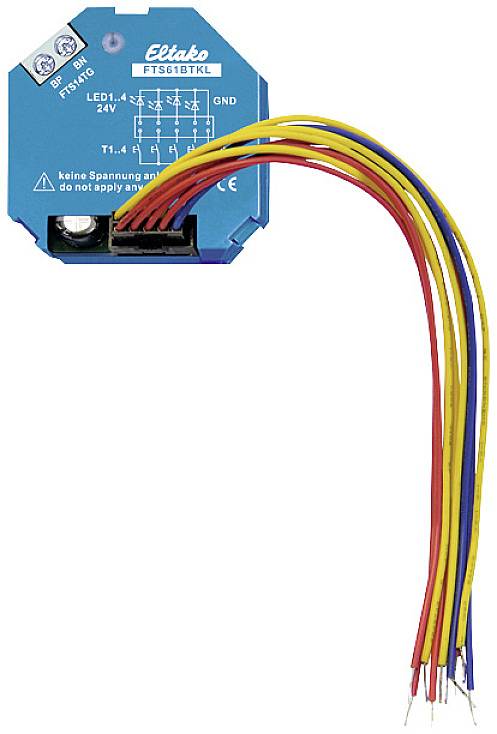

FTS61BTKL Eltako RS485 Sběrnicová spojka pro ovládací tlačítka pod omítku

Sběrnicová spojka pro 4 konvenční tlačítka s integrovanými 24V LED diodami pro připojení k tlačítkové brány FTS14TG pomocí 2drátové sběrnice. V režimu stand-by ztráta pouze 0,2 W. Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 18 mm. K svorkám BP a BN brány FTS14TG lze připojit až 30 sběrnicových tlačítek a/nebo sběrnicovou propojku FTS61BTKL. Maximální přípustná délka vedení je 200 m. RLC článek přiložený k FTS14TG musí být připojen ke svorkám sběrnice BP a BN na nejdále vzdáleném tlačítku sběrnice. Pomocí 2drátové sběrnice se napájí připojené sběrnice FTS61BTKL s 29 v DC a současně s přenosem dat. Používejte pouze běžné sběrnicové nebo telefonní vedení. Na 15 cm dlouhá připojovací vedení lze připojit až čtyři běžná tlačítka T1-T4. Protipól je vždy T0. Přípojná vedení mohou být prodloužena až na 2 m. Pomocí 24V LED integrovaných v tlačítkách se zobrazí potvrzovací telegraf výkonných prvků, pokud jsou ID výkonných prvků s PCT14 zapsány do ID tabulky FTS14TG. Pozor! Nestanovte napětí. Jako směrová tlačítka lze definovat páry T1/T3 a T2/T4. Sběrnice je připojena na BP a BN. Dbejte na polaritu!

Tento text byl přeložen strojově.
