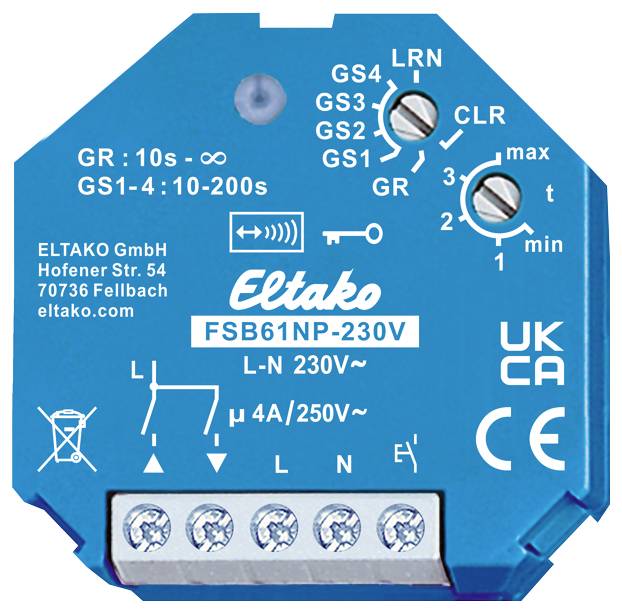

FSB61NP-230V Eltako bezdrátový žaluziový/roletový aktor prvek pro aktivaci stínění pod omítku

Bezdrátový aktor 230 V. 1+1 spínač, není beznapěťový, 4 A / 250 V AC, pro rolety a prvky pro aktivaci stínění. Šifrované vysílání, obousměrné vysílání a funkce opakovače. V režimu stand-by ztráta pouze 0,9 W. Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 33 mm. Napájecí, spínací a řídicí napětí místně 230 V. Při výpadku napájecího napětí je definováno vypnutí. Kromě vstupního řídicího signálu z vnitřní antény lze tento vysílač ovládat také konvenčním 230V řídicím tlačítkem, které je potřeba nejdřív přimontovat. Od týdne výroby 36/19 může být přes diodu RTD (polarita libovolná) připojeno směrové tlačítko pro AB. Další směrové tlačítko pro připojení přímo na řídicí vstup. Při 1. Řídicí impuls od FSR61 přepne řídicí vstup na směrové tlačítko. Chcete-li opět přepnout řídicí vstup na univerzální tlačítko, stačí krátce vypnout napájecí napětí. Lze nahrát zašifrované senzory. Může být zapnuto obousměrné vysílání nebo funkce opakovače. Každá změna stavu a přijaté signály centrálního řízení budou poté potvrzeny vysláním signálu. Tento vyslaný signál může být nahrán do jiných aktorů, softwaru GFVS a do univerzálních ukazatelů. Pomocí horního otočného spínače lze v poloze LRN přiřadit až 35 bezdrátových tlačítek, z toho jedno nebo více tlačítek centrálního řízení. Poté se zvolí požadovaná funkce tohoto impulzního skupinového spínače: GS1 = skupinový spínač s řízením tlačítka a zpožděným návratem během několika sekund. Bezdrátové tlačítko lze naučit funkcí vypnutí a zapnutí jako univerzální tlačítko nebo bezdrátové tlačítko. Spínací poloha je aktivována cíleně díky tlačítku. Spínací poloha je cíleně aktivována díky tlačítku dole. Další impulz tutéž cestou okamžitě přeruší průběh. V případě impulsu do druhého směru se však zastaví a po pauze 500 ms se přepne do opačného směru. Centrální řízení lze provádět dynamicky s prioritou i bez ní. GS2 = skupinové spínače jako GS1, centrální tlačítko vždy bez priority. GS3 = skupinový spínač jako GS2, navíc s funkcí otáčení dvojitým kliknutím pro místní tlačítko a odpovídajícím bezdrátovým tlačítkem s funkcí univerzálního tlačítka: Po dvojkliku se žaluzie pohybují opačným směrem, než se zastaví krátkým stisknutím tlačítka. GS4 = skupinové spínače jako GS2, navíc s funkcí obrácení kliknutím: Ovládací tlačítko potom působí staticky. Relé bude buzeno, dokud se tlačítko přetáčí, aby se žaluzie mohly krátkým impulsem otočit do opačného směru. GR = skupinové relé. Dokud je bezdrátového tlačítko stisknuté, je kontakt zavřený. Poté se opět otevře. Při dalším bezdrátovém signálu se zavírá druhý kontakt atd. Ovládání scén stínění: Ovládací signál tlačítka s dvojitým kolébkovým spínačem nahraným jako tlačítko nastavení scén může vyvolat až 4 předem nastavené časy doběhu. Při ovládání pomocí softwaru GFVS lze startovat i startovat příkazy k pohybu nahoru a dolů s přesnými údaji o čase. Protože akční člen hlásí přesný čas po každé aktivitě i při pohybu vyvolaném tlačítkem, je pozice stínění v softwaru GFVS vždy správně zobrazena. Při dosažení koncové polohy nahoru a dolů se poloha automaticky synchronizuje. Pokud je bezdrátový venkovní senzor jasu FAH60 připojen k tlačítku ovládání scén, spustí se automaticky podle vnějšího jasu nahrané scény 1, 2 a 4. S pomocí spodního otočného spínače se nastaví zpoždění návratu do stavu držení polohy v sekundách. Doba zpoždění musí být proto zvolena alespoň tak dlouho, kolik času potřebuje stínění nebo roleta k tomu, aby došly z jedné polohy do druhé. Když se naučí bezdrátový dveřní kontakt FTK nebo senzor s okenní klikou FFG7B-rw, je při otevřených dveřích zřízena ochrana proti vypadnutí centrálního a odemčení. LED ukazatel doprovází proces nahrávání a během provozu zobrazuje vysílané řídicí příkazy krátkým blikáním.

Tento text byl přeložen strojově.
