Fischer 579372 šroub do betonu 40 mm TX galvanizováno zinkem 200 ks

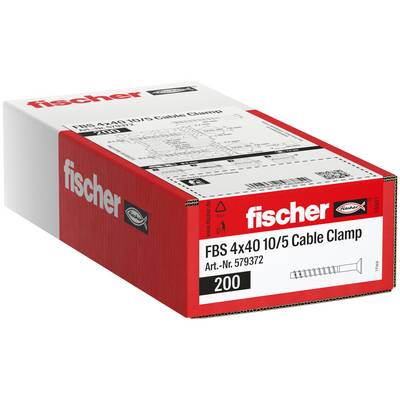

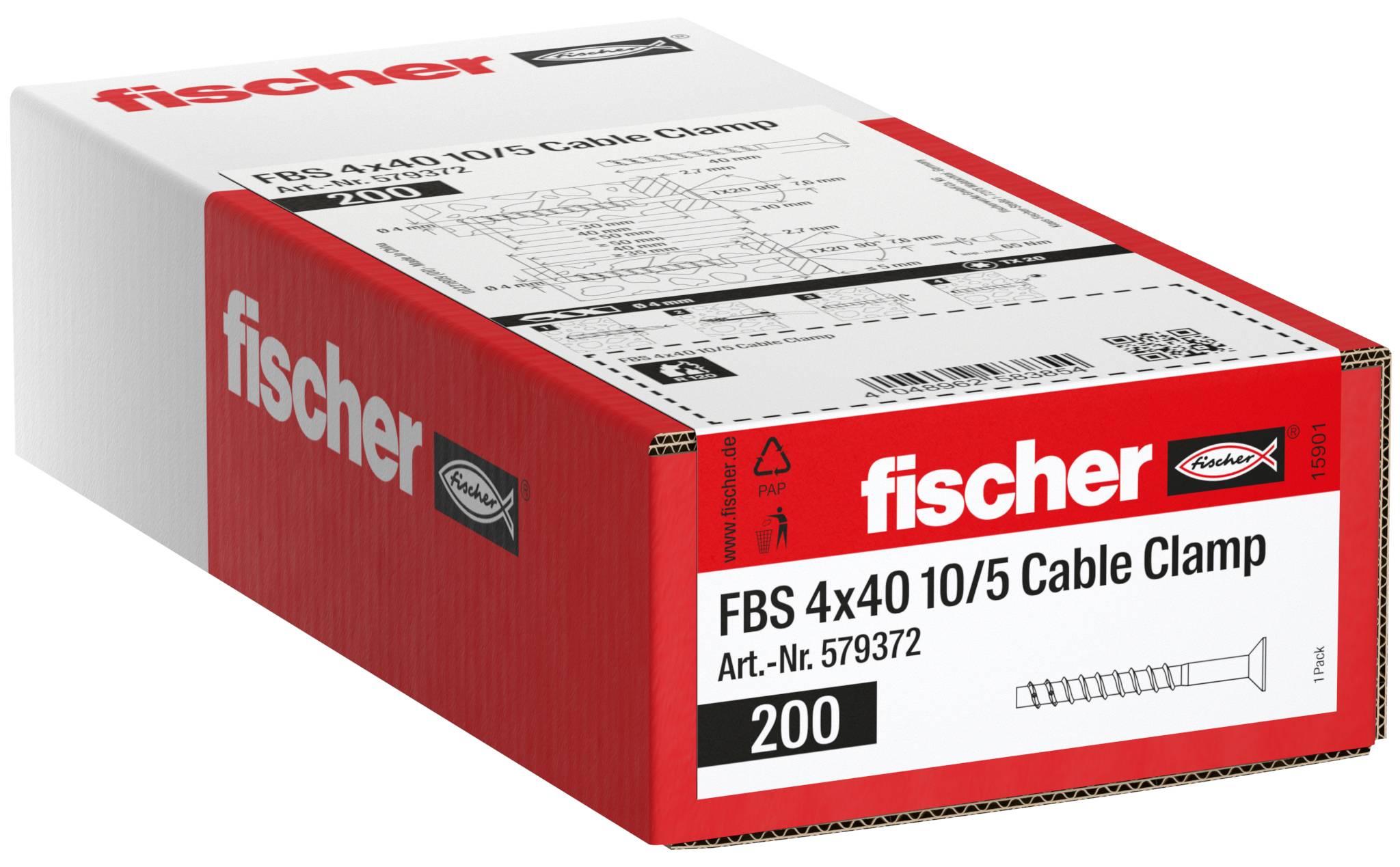

Krabice Fischer FBS 4x40 10/5 kabelových svorek, balení s 200 ks spolu se štítkem produktu a ilustrací šroubu.

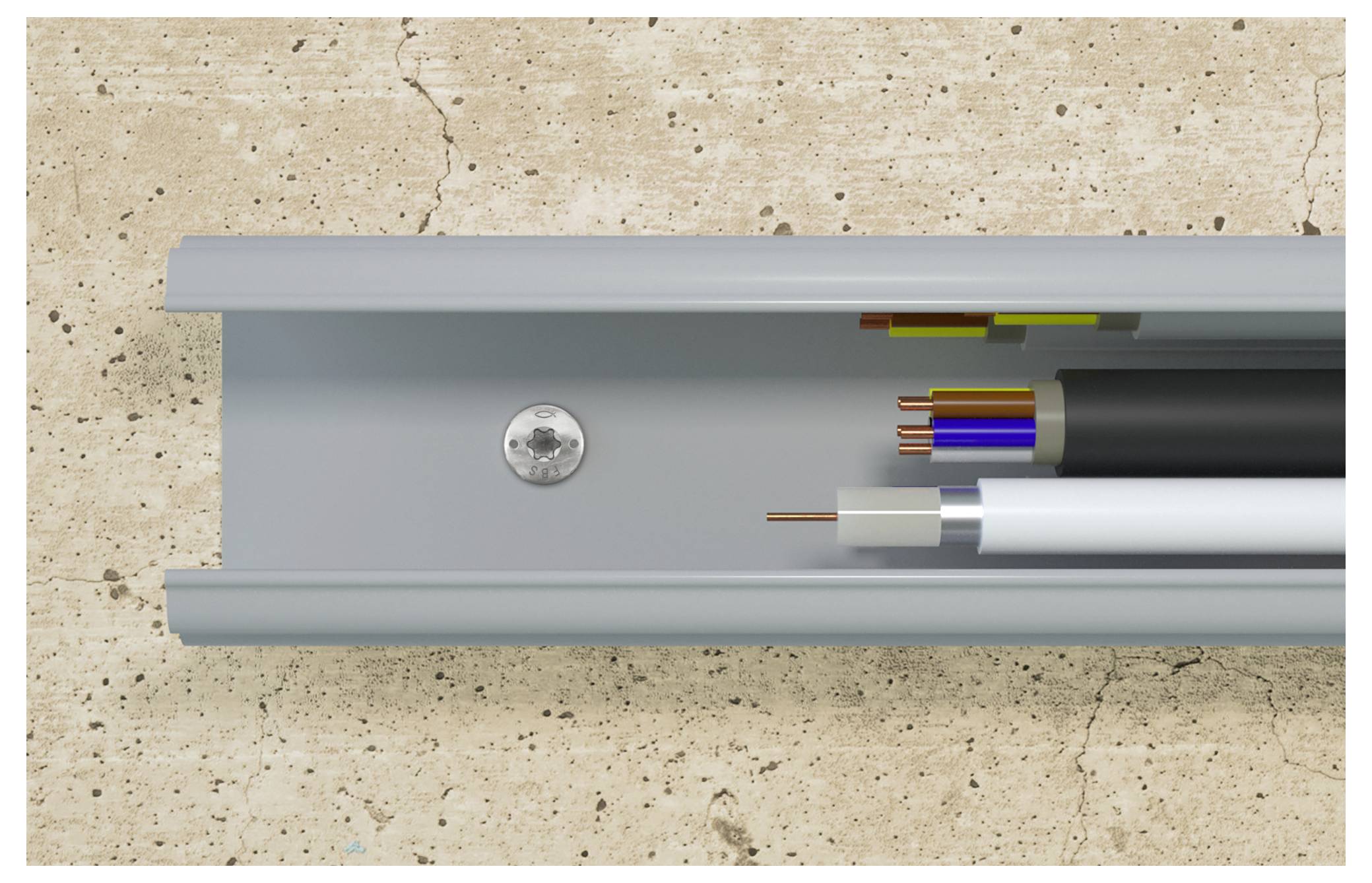

Řez nástěnným kabelovým kanálem obsahujícím svazky elektrických vodičů a větší černý kabel na omítnuté zdi.

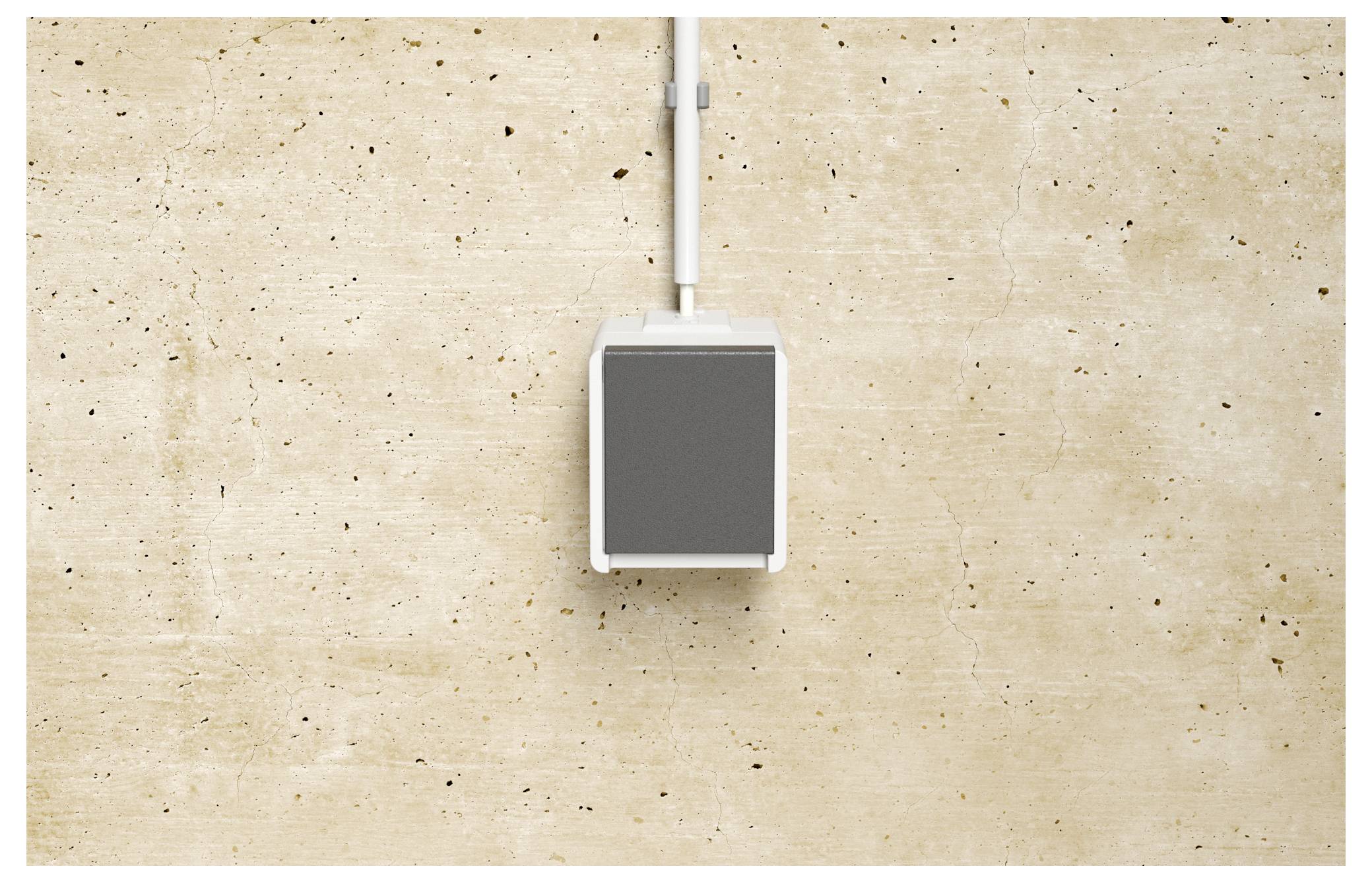

Jedna šedá elektrická zásuvka nebo kryt zásuvky umístěný uprostřed béžové stěny s kamennou texturou s kabelem vedoucím nahoru z ní.

Minimalistická nástěnná dřevěná skříňka s šedým reproduktorem a knihami pod rámovanou fotografií klasické budovy na strukturované béžové stěně.

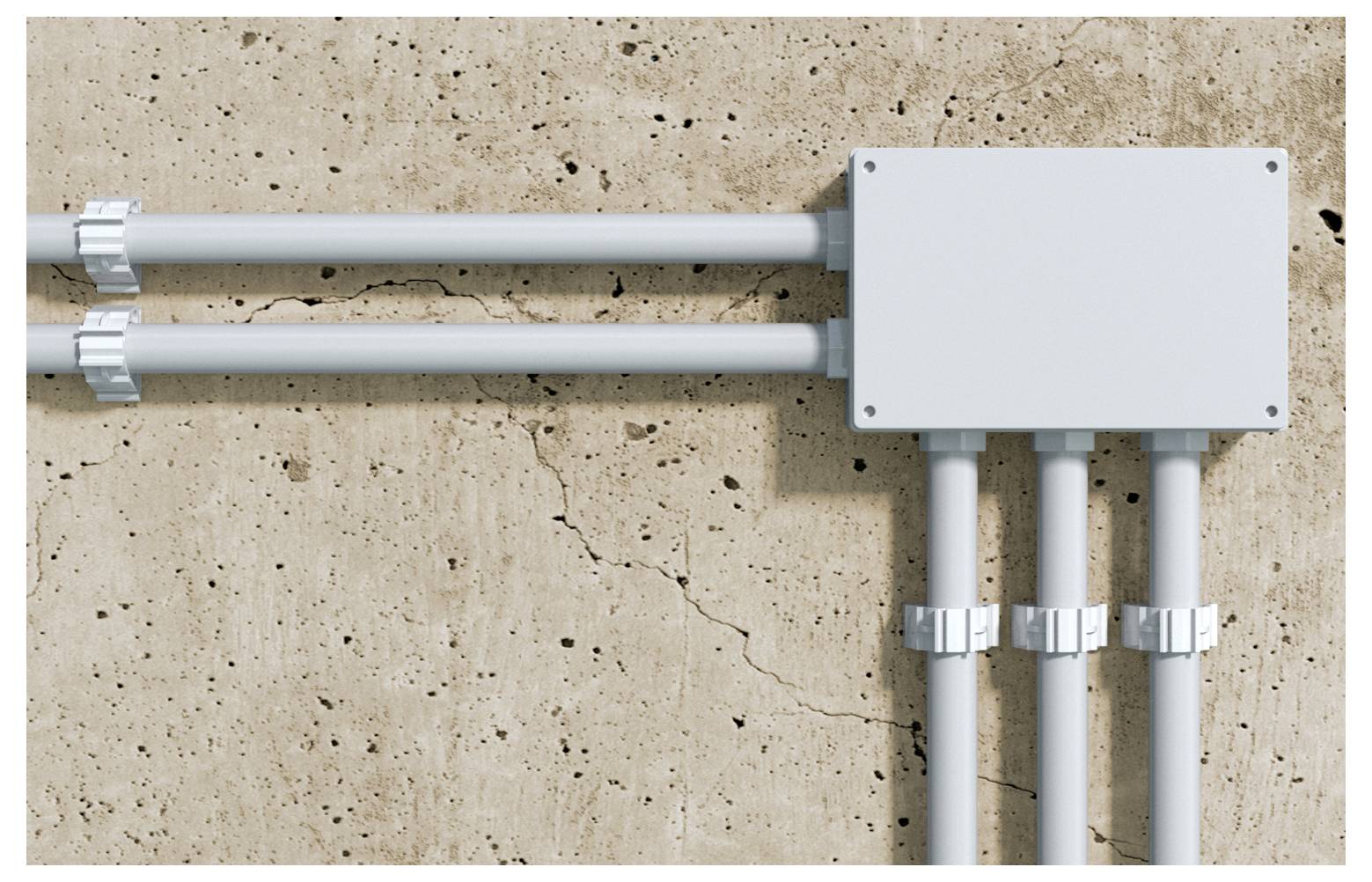

Elektrické trubice vedení vstupující do kovové spojovací krabice umístěné na betonové zdi.

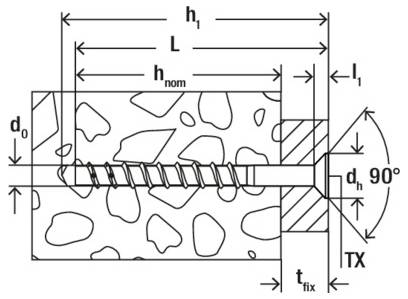

Technický příčný řez dřevěným šroubem v desce, zobrazující označené rozměry a umístění 90° zapuštěné hlavy.

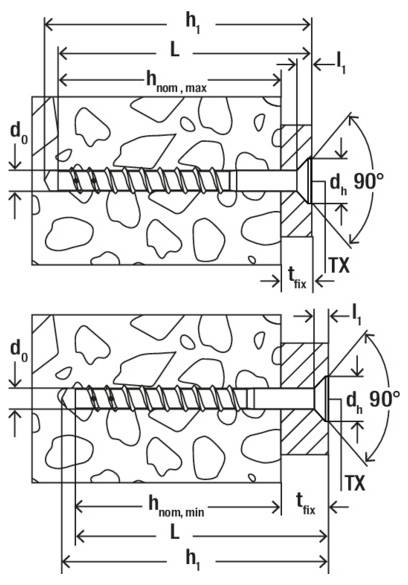

Technické schéma instalace šroubovacího kotvy do zdiva, zobrazující dva boční pohled s označenými rozměry, hloubka zapuštění, tloušťka přípravy, hloubka vrtu a značení úhlu 90°.

Diagram znázorňující vložení závitové kotvy do zdi, s červenou šipkou ukazující na hlavu šroubu vpravo.

Diagram znázorňující průřez stěny s černou upevňovací součástkou vloženou skrz stěnu a zakřivenou směrem vpravo, s červenou šipkou označující směr pohybu nebo tahu.

Diagram kotvy se šroubem vetknuté do zdi nebo zdicího bloku, s červenou zakřivenou šipkou ukazující, že by měla být otáčena ve směru hodinových ručiček, aby se utáhla nebo uvolnila.

Diagram kotvicího šroubu upevněného v kamenné zdi, se červenou šipkou zvýrazňující plastovou zásuvku na pravé straně.

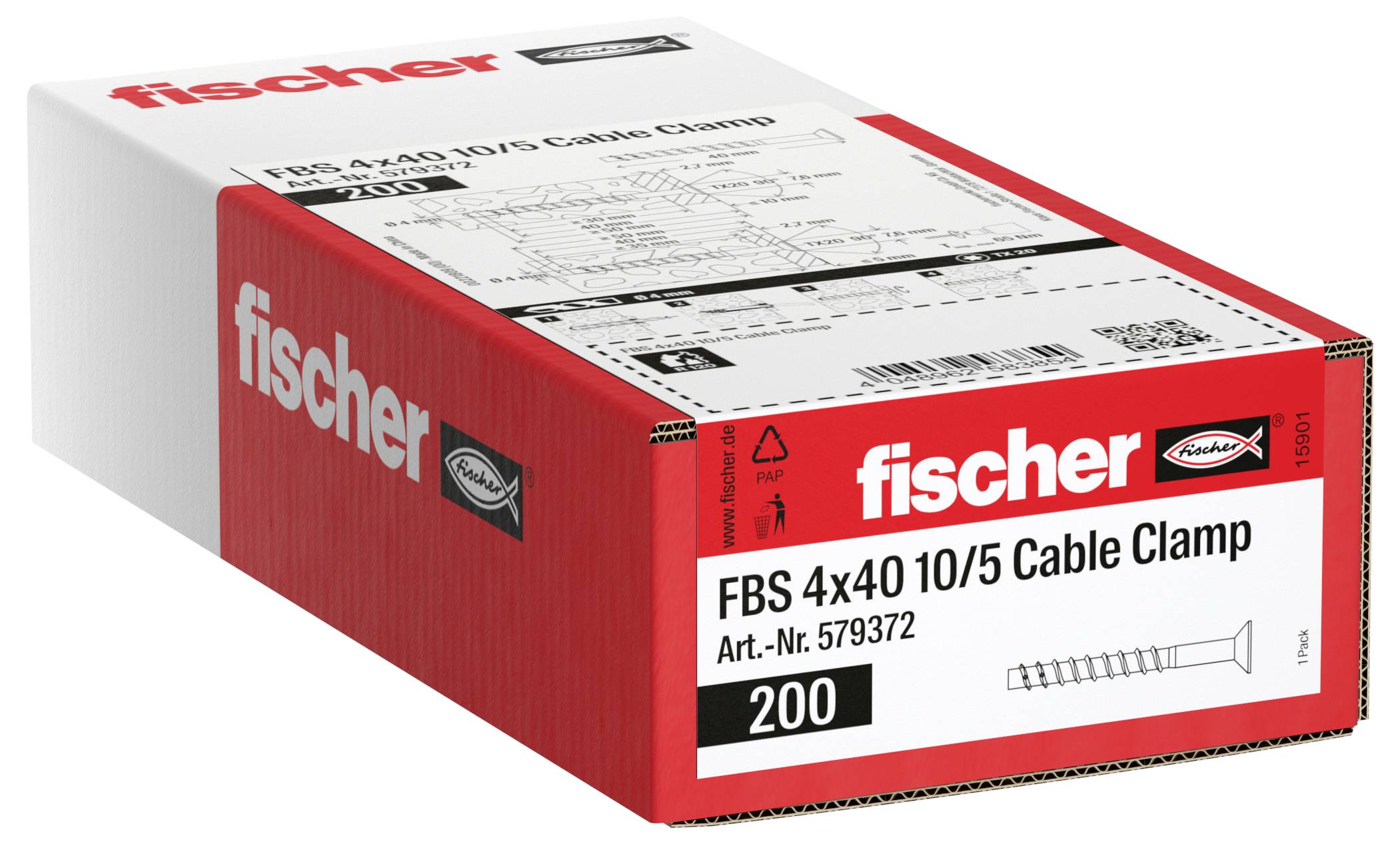

Krabice s kleštinami fischer FBS 4x40 10/5 na kabely, označená Art.-č. 579372, množství 200.

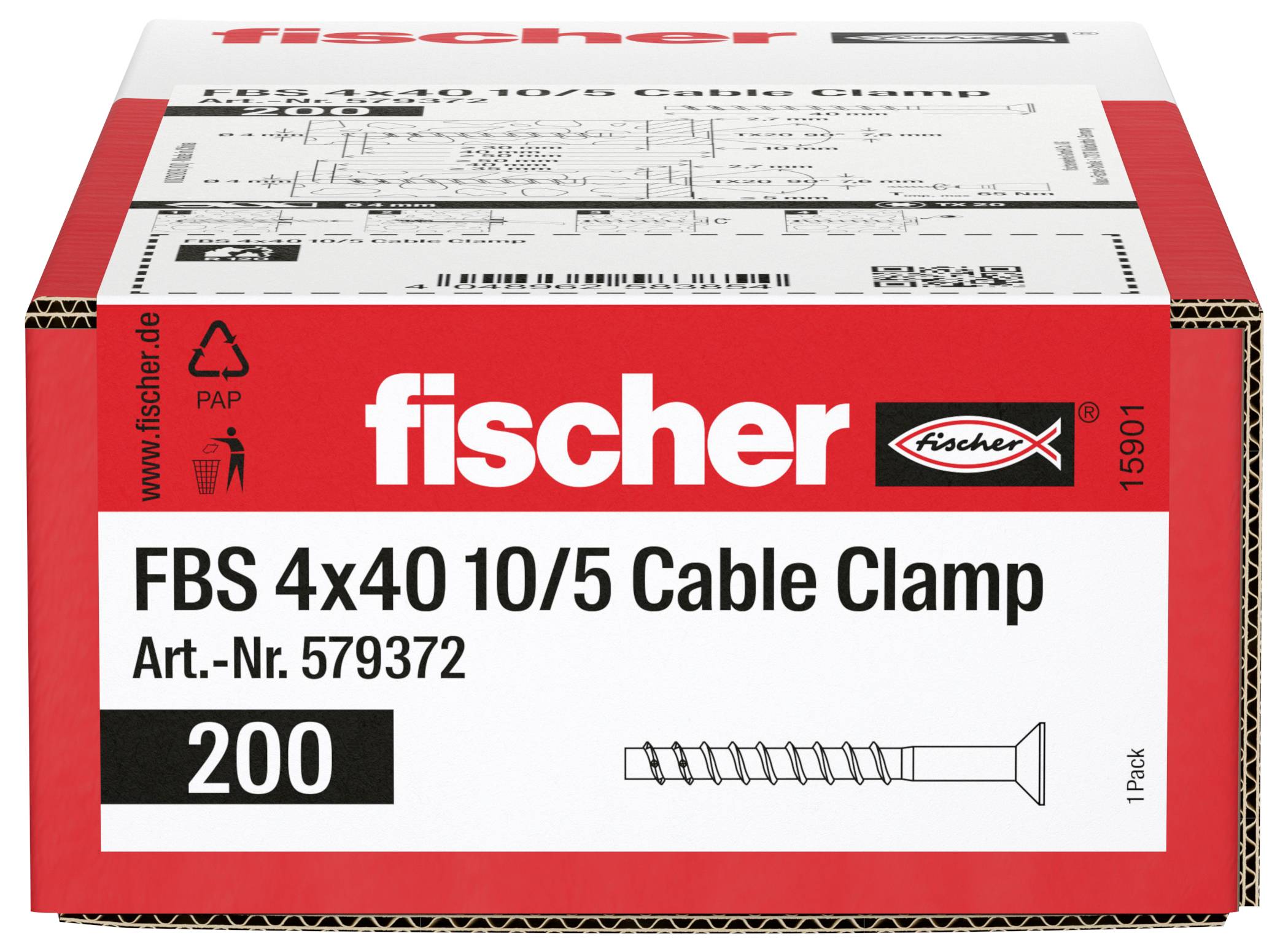

Fischer FBS 4x40 box na upevnění kabelů, označen Art.-Nr. 579372 a balení 200 kusů.

1/13

Datasheety: (PDF)

Doručení: St 19. 8.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 200 ks)

Celková cena (1 025,00 Kč / kus)

1 025,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

šrouby do betonu fischer FBS 4 x 40 10/5 se zasekcím šroubem s galvanizovanou ocelí

Šrouby do betonu FBS 4 jsou ideální pro ideal instalace kabelových objímek.
Rychlá a snadná montáž a demontáž pomocí aku šroubováku, rázového šroubováku nebo manuální instalace ruky.
Flexibilní použití v různých podkladech.
Zpráva o požáru podle R120 zvyšuje bezpečnost a umožňuje použití i v případě požáru.
Dva kotevní úchyty poskytují vysokou flexibilitu např. Díky překlenutí omítky se dá flexibilně přizpůsobit zátěži.

Technické parametry

Min. Hloubka vrtaných otvorů 50 mm
Min. Hloubka vrtaných otvorů při montáži prostrčení: 50 mm
Nominální hloubka struktury / tloušťka nástavby: 30 / 10 mm
Nominální hloubka struktury / tloušťka nástavby: 35 / 5 mm
Rozměry šroubů 4.0 x 40 mm
Délka šroubu 40 mm
Průměr hlavice 7.6 mm
Velikost bitů (TX): 20
Jmenovitý průměr vrtáku 4 mm
Délka kotvy: 40 mm
Upínací prvek: TX20
Okolí: Vnitřní prostory

Kategorie produktu: šroub do betonu

Pohon: TX

Obsah: 200 ks

Délka: 40 mm

Vlastnosti materiálu: galvanizováno zinkem

Tvar hlavy: šestihran

Ke stažení

List technických údajů

List technických údajů 3760711 Fischer 579372 šroub do betonu 40 mm TX galvanizováno zinkem 200 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760711 Fischer 579372 šroub do betonu 40 mm TX galvanizováno zinkem 200 ks

Popis

šrouby pro upevnění kabelových objímek fischer FBS 4 jsou určeny pro upevnění kabelových objímek pomocí galvanicky pozinkované oceli s hlavou. ideal je Při zašroubování šroubu do betonu se závitové příruby tvarově zaříznou do podkladu a zajišťují nosnost. Nízká náročnost vrtání šetří čas při montáži. Doporučené zatížení betonu a vhodnost pro zdivo s hustou strukturou, jako je vápencový pískovec, a požární posudek R120 navíc zaručují bezpečnost.
