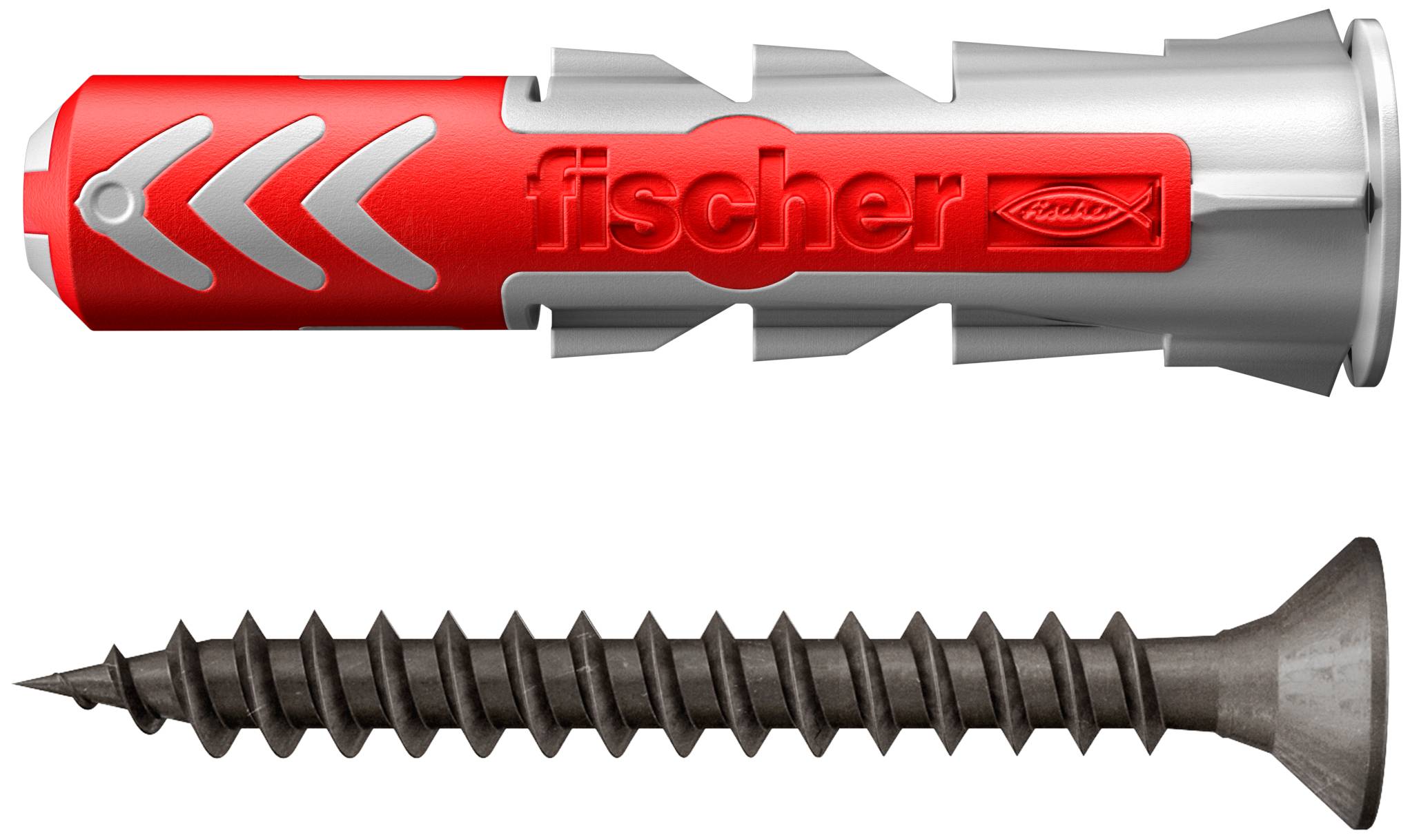

Fischer 579153 univerzální hmoždinka 30 mm 50 ks

Krabice se závěsnými kotvami Red Fischer DuoPower 6x30 S do zdiva s viditelnými kotvami skrz přední okno, označená 50x a 6 mm.

Na věšácích na stěně visí tři černé a červené bundy, přičemž na úplném levém okraji je viditelná částečně viditelná bunda.

Černá průmyslová nástěnná svítidla na světle šedé zdi, umístěná uprostřed obrázku.

Kotvící prvek Red Fischer vyvrtaný do betonové stěny, zobrazený v řezu s kotvou expandující za povrchem.

Detailní záběr kotvícího prvku Fischer na izolaci, zatlačeného skrz vnější izolaci stěny do základní stěny, s černým šroubem vyčnívajícím ven.

Kotva se šroubem s černým šroubem je instalována vodorovně do dřevěné desky, přičemž kotva pevně drží uvnitř materiálu.

Technický diagram kotvy do zdi instalované v betonu, znázorňující kotvu, hloubku otvoru, délku zapuštění a označené rozměry d0, ds, h1, hef, s a tfix.

Diagram kotvy šroubu zakotvené v betonu s červenou šipkou ukazující na exponovaný závitový konec.

Vrták spirálový procházející svislou kovovou deskou, s červenou šipkou označující směr vrtáku doprava.

Ilustrace vrtáku procházejícího vrstvou zdi nebo desky s červenou šipkou ukazující směr vrtání a malou ikonou znázorňující správný úhel vrtání nebo způsob použití.

Hmoždinka se vkládá do vrtu v zdi, se šipkami ukazujícími tlak hmoždinky dovnitř.

Fischer 579153 univerzální hmoždinka 30 mm 50 ks-11

Diagram kotevního šroubu zasunutého skrz stěnu nebo panel, zobrazující červený spojovací prvek expandující do základního materiálu zprava doleva.

Diagram ukazující rozšiřující se betonový kotevní šroub ve zdi, jak se upevňuje při utahování šroubu ve směru hodinových ručiček, zobrazující způsob, jak uchopuje materiál.

Detail pohledu na šroub zasunutý vodorovně do dřevěné desky, s hlavicí na pravém okraji a zaostreným hrotem viditelným blízko středu.

Diagram kotvy do stěny se šroubem, který se utahuje do vrstvení materiálu, zobrazující expanzi uvnitř stěny a šipku ukazující otáčení ve směru hodinových ručiček.

Diagram kotvy stěny v sádrokartonu s šroubem zapuštěným do stěny a červenými šipkami ukazujícími, jak ji vytahuje směrem ven, aby zajistila upevnění zařízení.

Fischer 579153 univerzální hmoždinka 30 mm 50 ks-17

Diagram kotvy do stěny: vrutem poháněný expanzní kolík se upíná uvnitř vrstvovaného materiálu stěny, přičemž červené šipky ukazují jeho utahování směrem ven.

Regenerovaná tonerová kazeta G&G REBORN v balení a azurová tonerová kazeta, označená 842564 a kompatibilní s tiskárnami Ricoh.

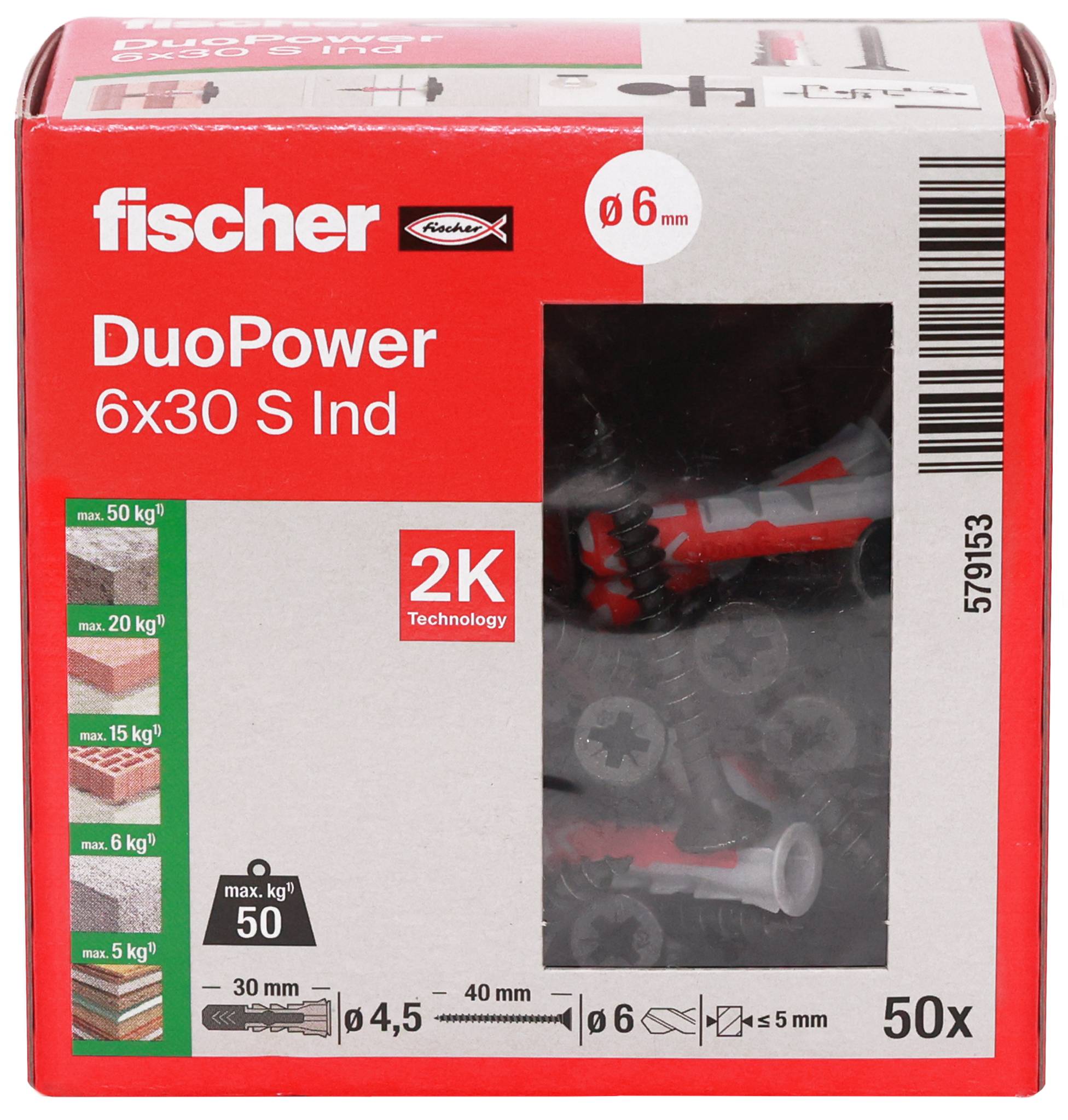

Krabice kovových hmoždinek Fischer DuoPower 6x30 S, označená „50x" a „50 kg", s okénkem zobrazujícím červeno-šedé hmoždinky uvnitř.

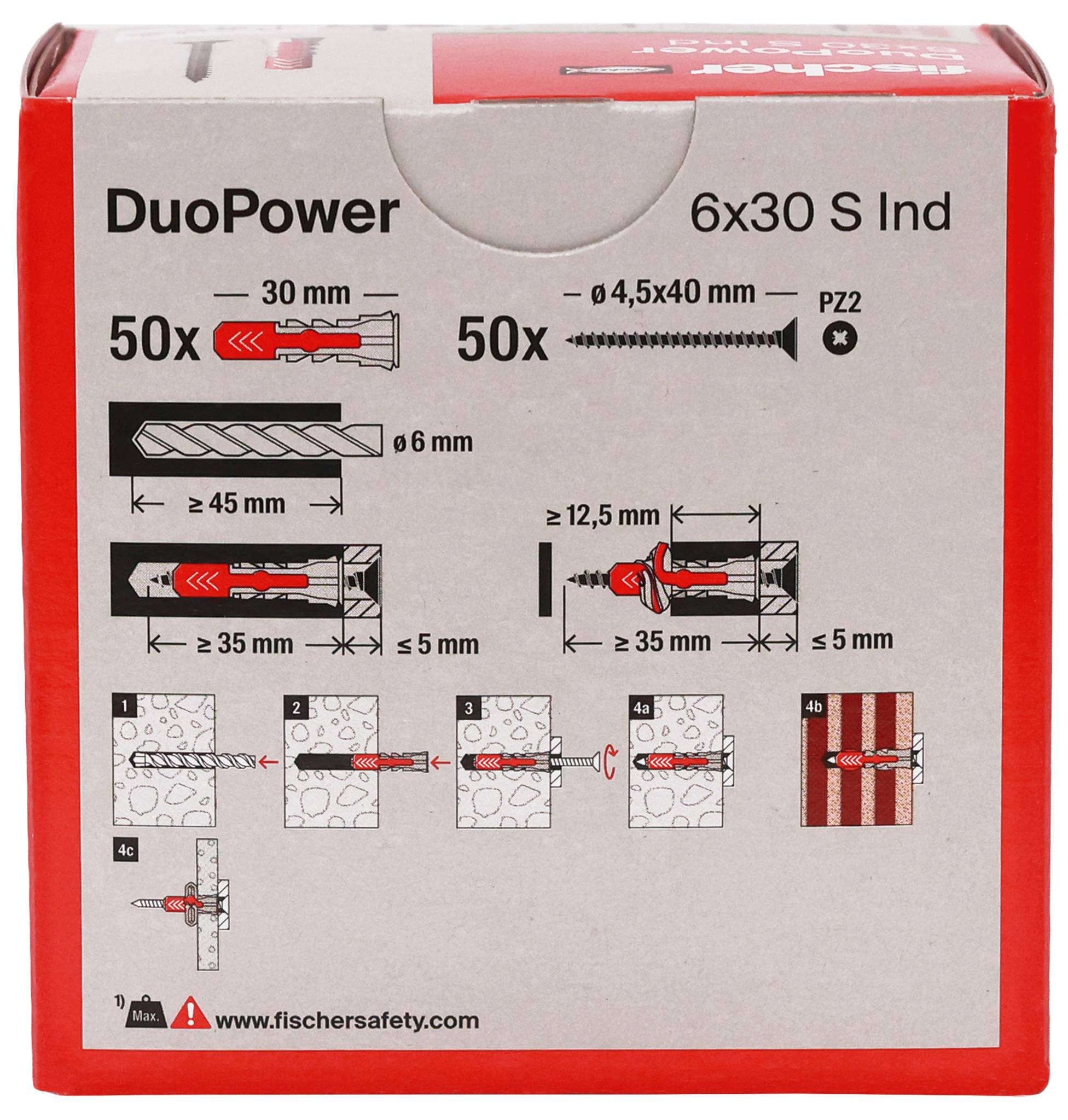

DuoPower 6x30 S Ind nástavbová kotva - krabička ukazující instalační diagramy, velikosti vrtů, rozměry šroubů a kroky zatížení.

Detailní záběr na šroub vháněný vodorovně do dřevěné desky zprava, s hrotem směřujícím doleva a hlavou viditelnou na okraji.

1/23

Datasheety: (PDF)

Doručení: Pá 28. 8.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 50 ks)

Celková cena (371,07 Kč / kus)

371,07 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

rybáři DuoPower 6 x 30 s s úročenými šrouby v průmyslovém designu

Kombinace dvou komponent z různých materiálů pro vyšší výkon
Bezpečné funkce pro plné (roztažení) a otvory a desky (klapky/uzly).
Jednoduchá montáž: Úzká okraj hmoždinky brání sklouzávání břidlice do otvoru.
Nejlepší možná zpětná vazba trysky - lze totiž pozorovat, že hmoždinky je dokonale sedí.
S vhodným černě pozinkovaným šroubem pro speciální použití v průmyslovém vzhledu.

Technické parametry

Min. Hloubka vrtaných otvorů 45 mm
Min. hloubka zašroubování 35 mm
Min. tloušťka desky 12.5 mm
Šrouby do dřevotřísky a dřeva 4.5 x 40 mm
Kvalita materiálu: 2složkové
Jmenovitý průměr vrtáku 6 mm
Upínací prvek: PZ2
Barva: šedá
Vhodné pro šrouby se šestihranem do dřeva: Ano
Montáž prostrčením: Ano
Vhodné pro upevnění pomocí stahovací pásky = ne
S okrajem: Ano
Se šroubem: Ano
Montáž na představce: Ano
Distanční montáž: Ne

Kategorie produktu: univerzální hmoždinka

Materiál: plast

Délka: 30 mm

Vhodné pro: beton
Pórobeton
sádrokartony
duté cihly
dřevo
vápenopískové cihly děrované
vápenopískové cihly plné
přírodní kámen
pórobeton
dřevotříska
plná cihla
Zobrazit více

Obsah: 50 ks

Vlastnosti: vč. šroubu

Pohon: křížová drážka Pozidriv

Tvar hlavy: šestihran

Ke stažení

List technických údajů

List technických údajů 3760697 Fischer 579153 univerzální hmoždinka 30 mm 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3760697 Fischer 579153 univerzální hmoždinka 30 mm 50 ks

Popis

fischer DuoPower je inteligentní 2komponentní hmoždinka se třemi funkčními principy. Inteligentní univerzální hmoždinka je vhodný pro upevnění ve všech stavebních materiálech. To umožňuje mnohostranné použití pouze s jednou hmoždinkou. rybáři DuoPower se samostatně přizpůsobí stavebního materiálu a prohání nejvyšší hodnoty zatížení třemi funkčními principy. Velmi dobrá zpětná vazba hmoždinek při šroubování šroubu zajišťuje ještě větší bezpečnost.
