Name: Fischer 571219 PM F 35 AL Koncová svorka
Brand: Fischer
SKU: 3028825
Availability: BackOrder

Kovový držák se středovým válcovitým vložením a pružinovou svorkou, zobrazený jako mechanický montážní celek s označením "fischer".

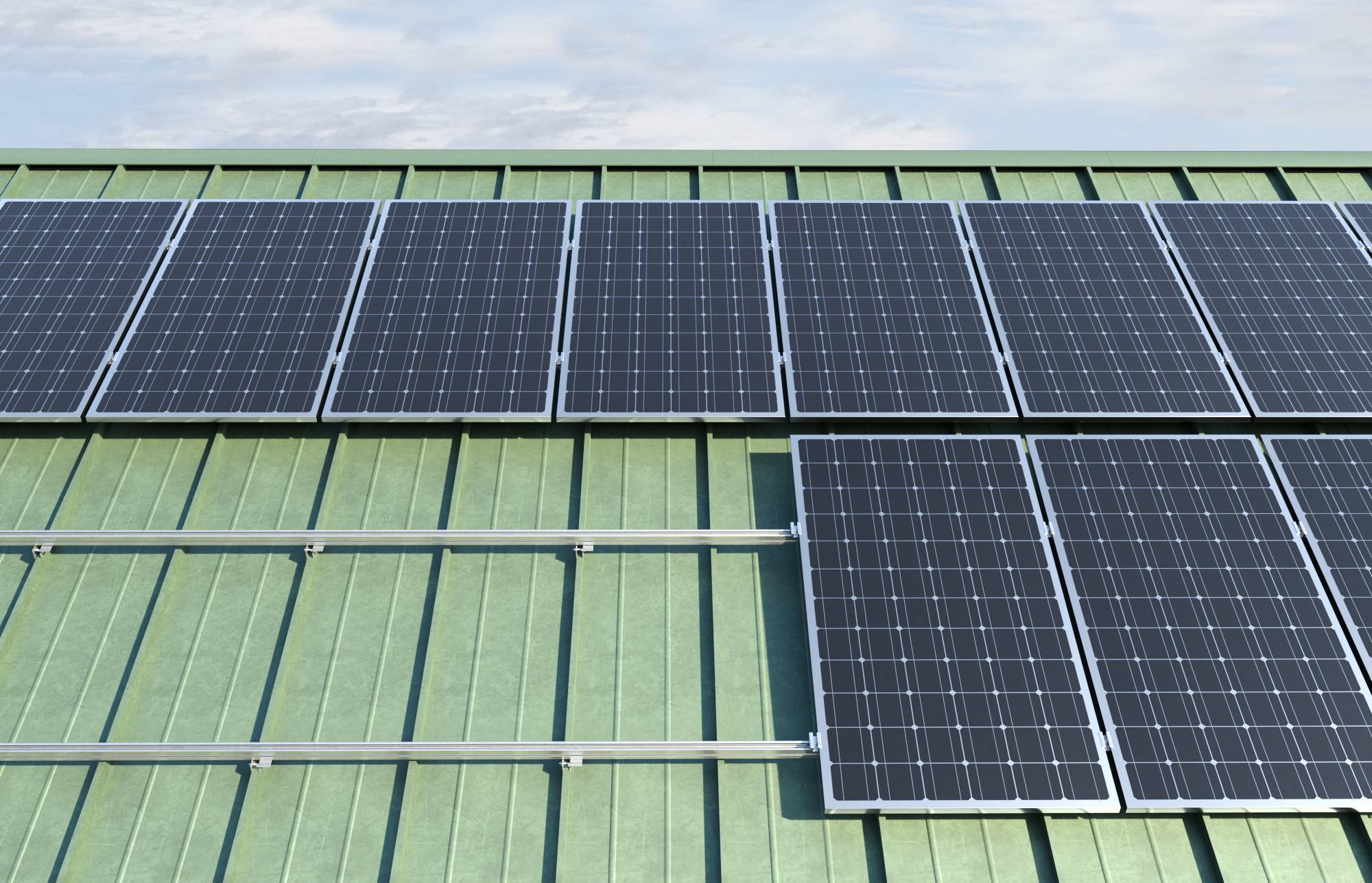

Fischer 571219 PM F 35 AL Koncová svorka-1

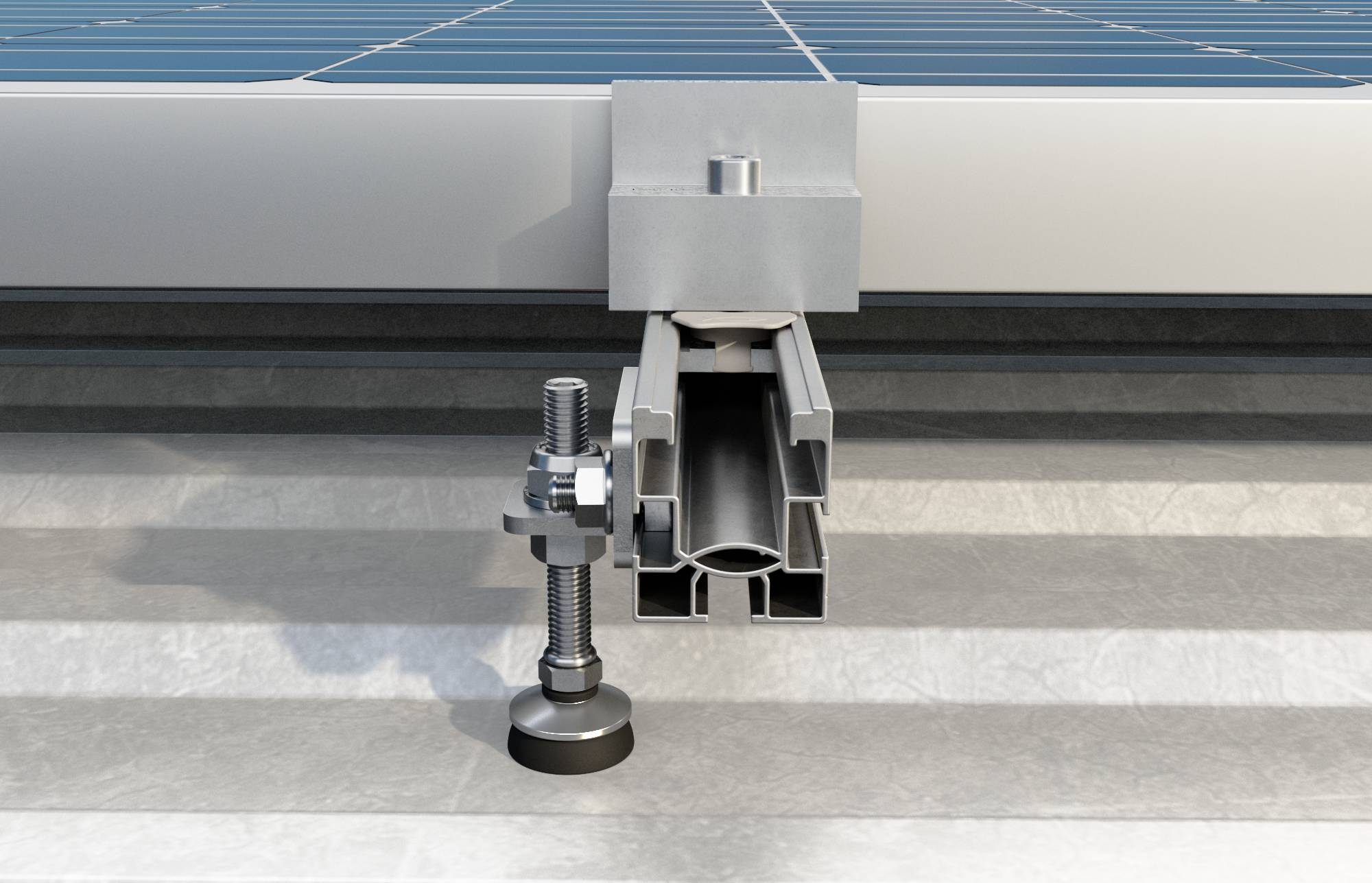

Fischer 571219 PM F 35 AL Koncová svorka-2

1/3

Doručení: Po 19. 10.

8 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (594,21 Kč / kus)

706,61 Kč

-16 %

594,21 Kč

Bez DPH.

Už jen 8 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Předmontovaná koncová svorka fischer PM F 35 AL

Předmontováno
Kladivová matice se sponou pro rychlé nasazení na kolejnici
Integrovaná pružina pro snazší umístění PV panelu
Svorka a matice z hliníku AW 6060 T66, šroub z nerezové oceli A2-70, svorka z PA 6
Zasaďte dolní část PM F koncové svorky do horní drážky kolejnice
Otáčejte předmontovanou svorkovnici PM F o 90° ve směru hodinových ručiček
Fotovoltaický modul upevněte na šroub s vnitřním šestihranem (TCEI) s utahovacím momentem cca 10 Nm
Vhodné pro:
Systémy střešních krytin s háčkem
Systémy trapézových střešních plechů
Systémy střešních krytin z vlnitého plechu
Zvláštní systémy pro konstrukci
S:
Solární světlo
Solární MID
Solární kovová střecha plechů
Solární plochá střecha plechu

Technické parametry

Instalační otáčivý moment 10 Nm
Tloušťka modulu 35 mm
Délka klíče (vnitřní 6hran): 6 mm
Délka šroubu 35 mm

Kategorie produktu: Koncová svorka

Hmotnost: 60 g

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028825 Fischer 571219 PM F 35 AL Koncová svorka

Popis

PM F je předmontovaná koncová svorka pro fotovoltaické moduly s hliníkovým rámem. PM svorka je k dispozici v různých variantách v závislosti na tloušťce fotovoltaického panelu. PM F má nářkovou matici se speciální plastovou klecí, která usnadňuje umístění matice v centrální drážce kolejnice. Pružina zvedne svorku, dokud není zatažena, aby ulehčila umístění fotovoltaického panelu. Díky pružině zůstanou předmontované koncové svorky PM F během tahů zdvihány a díky plastovému prvku zůstanou v pozici bez sklouznutí. Předem namontované svorky PM F nepotřebují žádné další prvky, jako jsou šrouby, těsnění nebo čepy.
