Fischer 567782 FSU M12x125/30 Šroubová kotva 190 mm 10 ks

Kovový teleskopický drát s červeným zámkovacím límcem a závitovaným koncem, zobrazený vodorovně na bílém pozadí.

Stříbrné kulaté víčko s nálepkou QR kódu uprostřed na bílém pozadí.

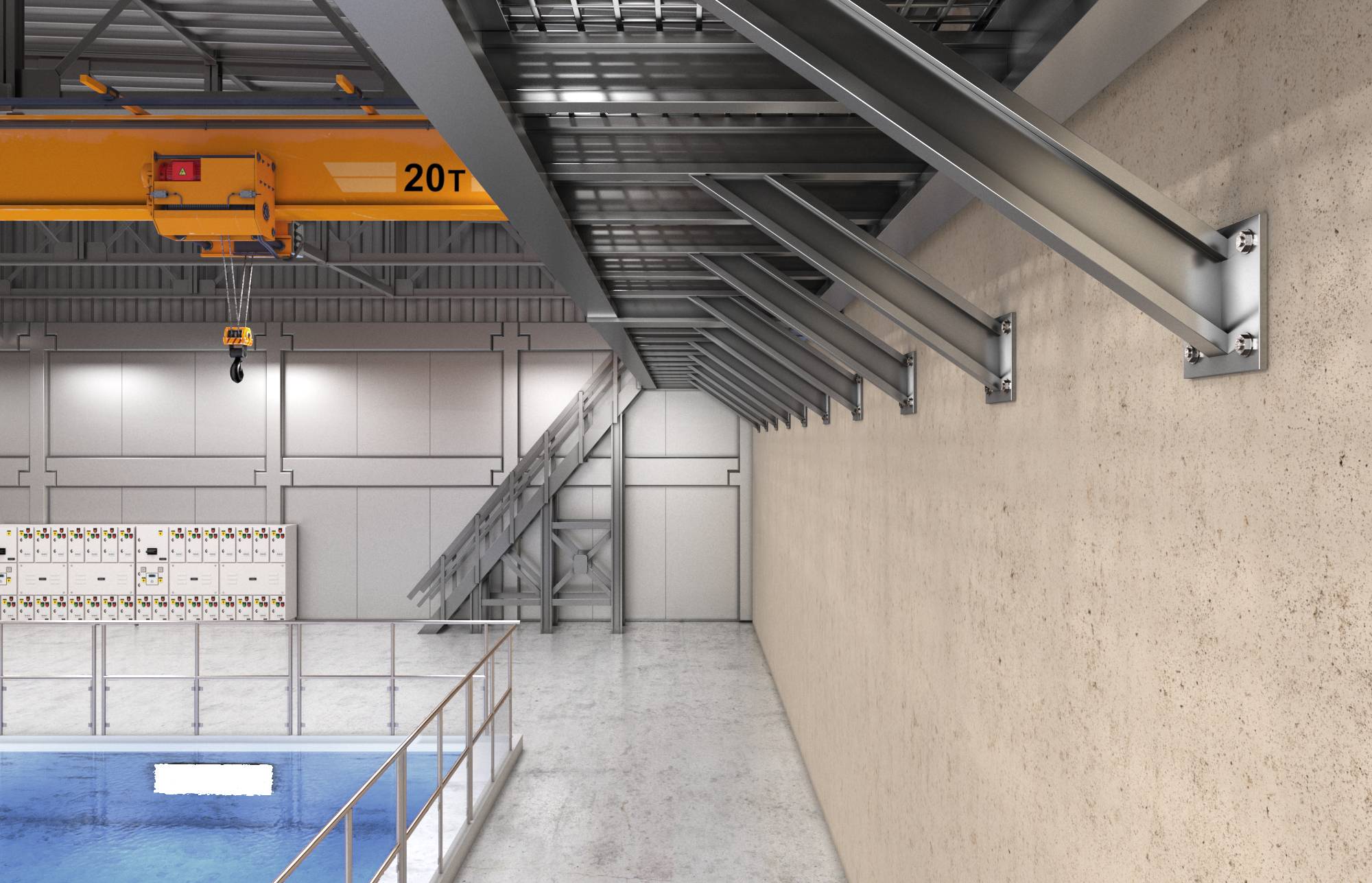

Vnitřní pohled do průmyslové haly s žlutým jeřábem o nosnosti 20 tun zavěšeným u stropu. Vpravo se nachází mohutná zeď s ocelovými nosníky. Vlevo je vidět část bazénu nebo nádrže.

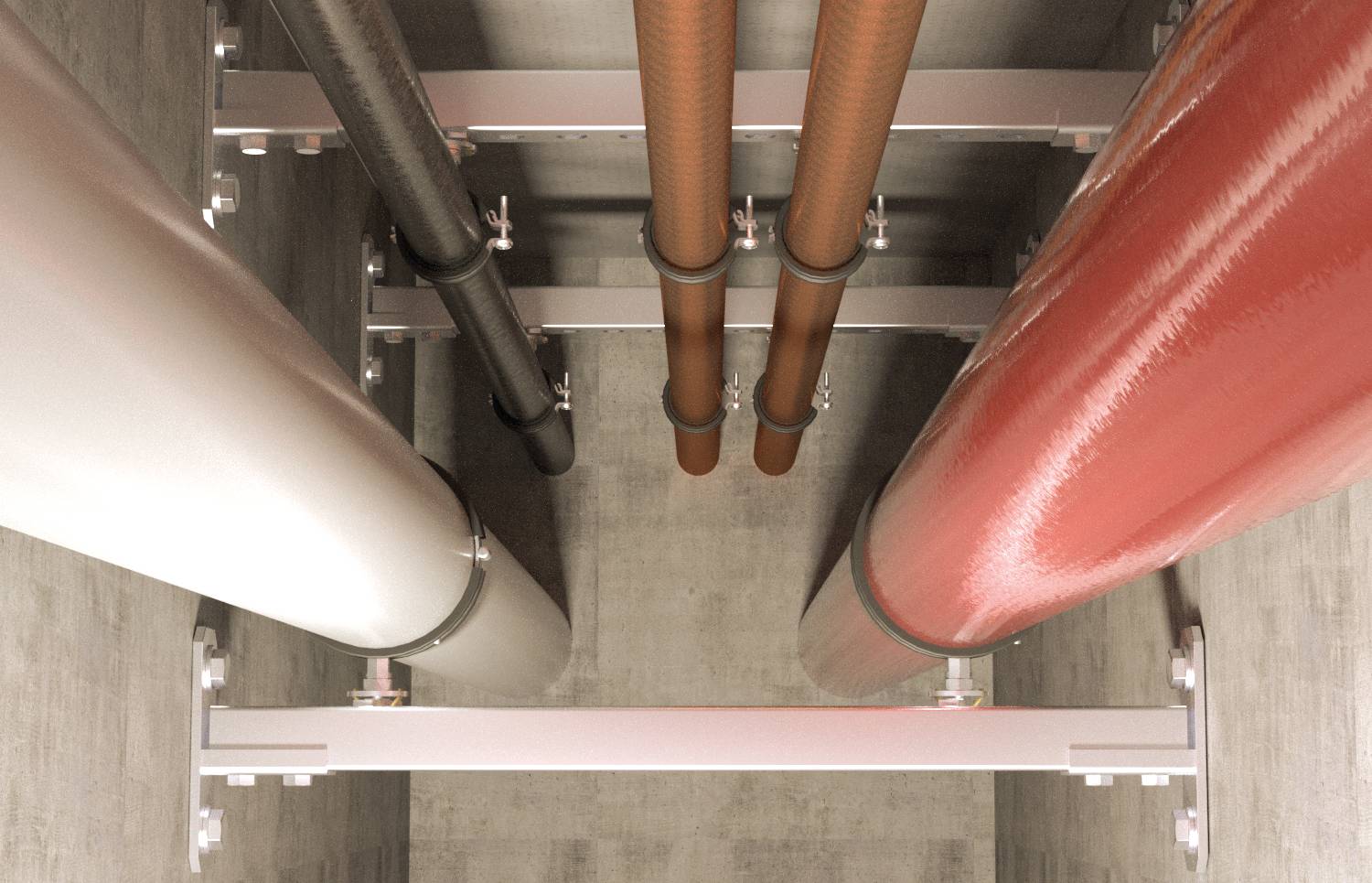

Různé trubky vedou paralelně v betonovém kanálu. Liší se velikostí a barvou, včetně černé, červené a bílé.

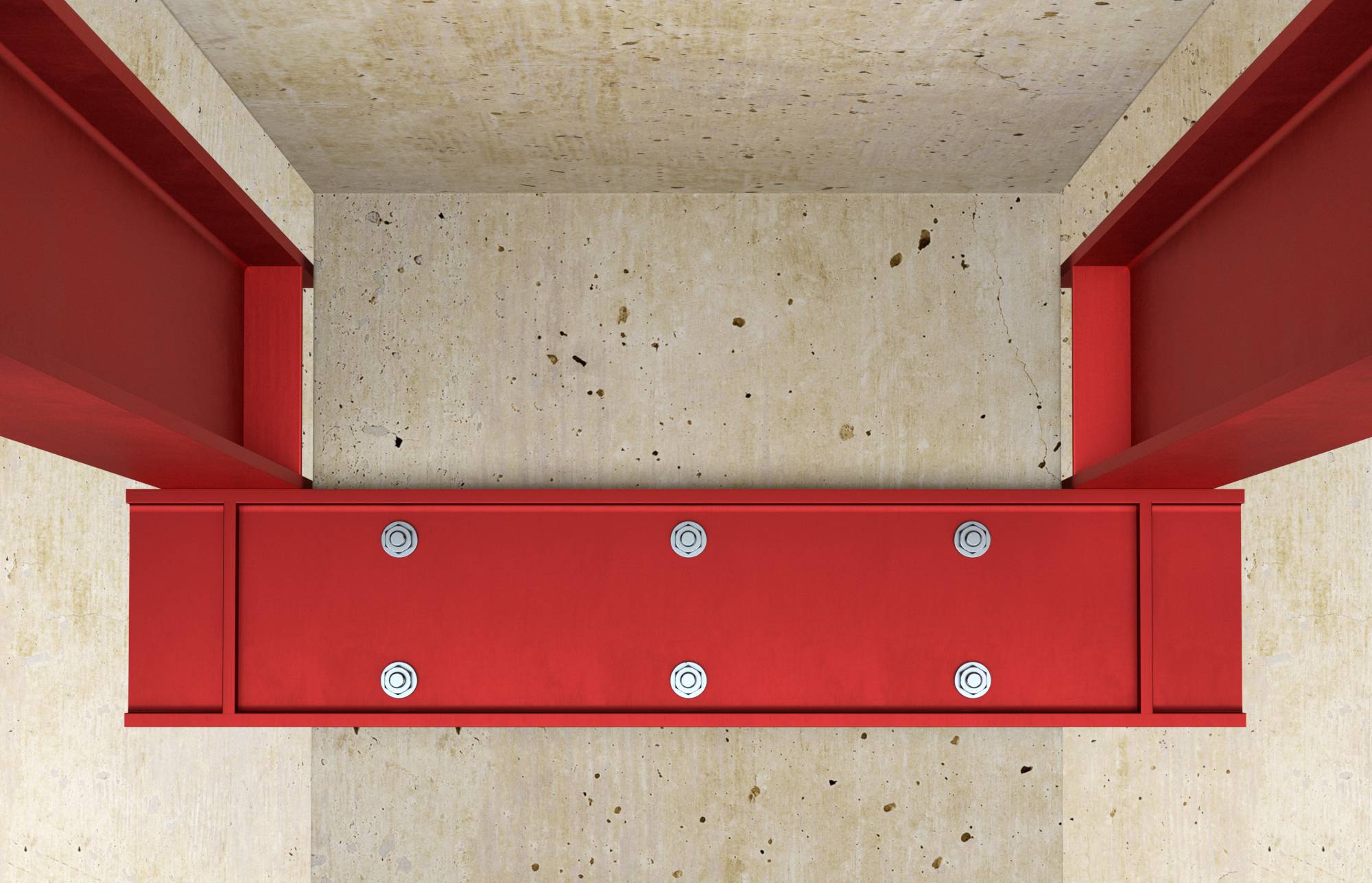

Červený ocelový nosník, upevněný ve tvaru svorníku, na betonové stěně. Pohled shora ukazuje konstrukční detaily.

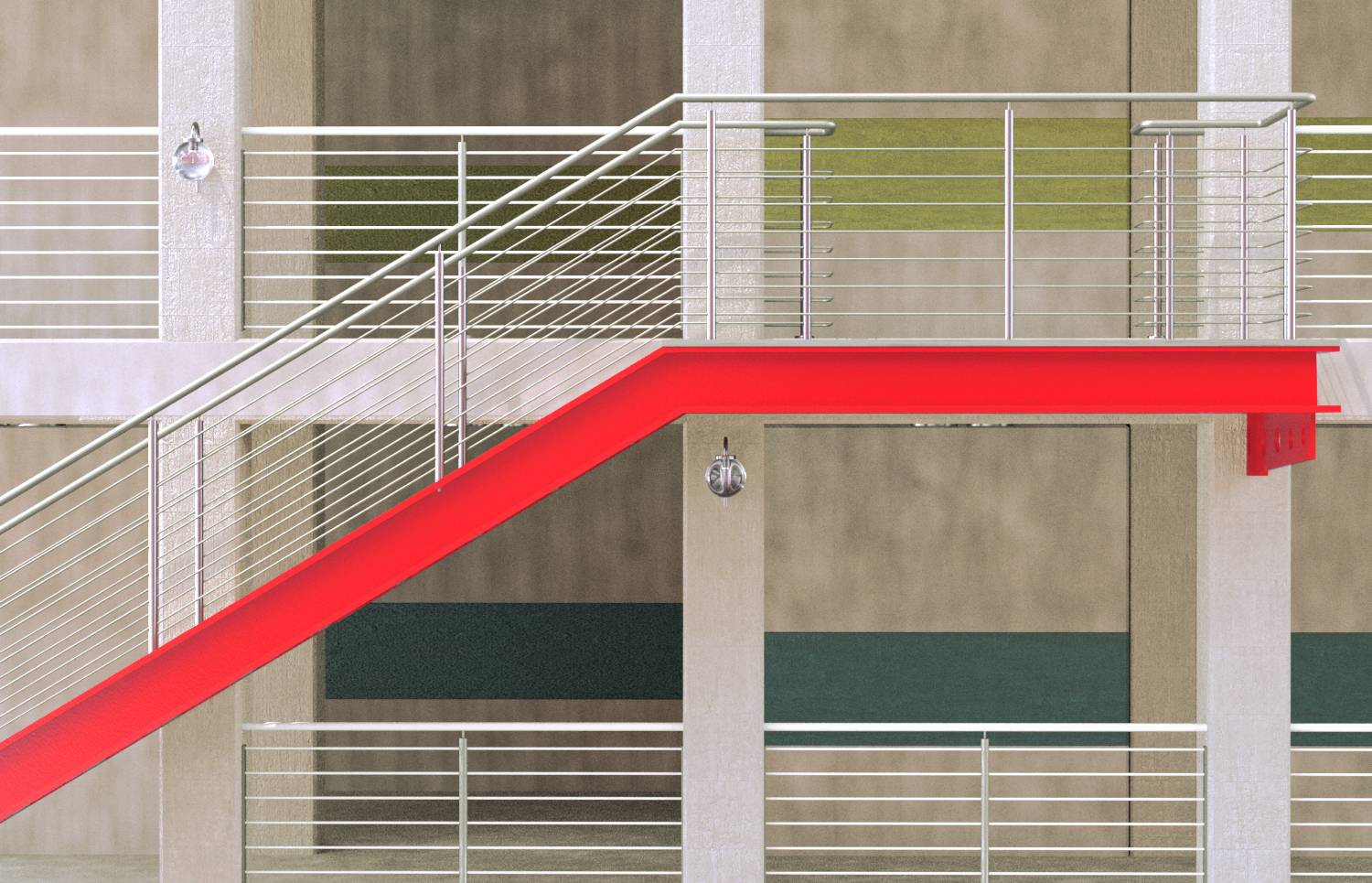

Moderní schodiště s červenými zábradlími vede mezi patry v budově. Čisté linie a minimalistická estetika.

Technický výkres šroubu v materiálovém vložení s popisy délek a průměrů včetně symbolu šroubu.

Vrtací nástroj proniká strukturou označenou 'FSU-SD' a vykazuje spirálovitý řezný profil.

Schematické znázornění vlákna s materiálovou vrstvou prostupující geotechnickou vrstvou. Červený šipka ukazuje směr.

Animace vrtačky ukazuje vrták, který proniká betonem. Přeškrtnutý šroub signalizuje: Nepoužívejte příklepný mechanismus.

'FSU-ST' diagram: Propojovací prvek se šipkou pohonu doleva ukazuje směr pohybu. Vlevo strukturovaný povrch.

Znázornění stěny s upevňovacím prvkem. Ukazuje instalaci kotevního šroubu vrtačkou a detail zvětšení konce šroubu.

'Obrázek zobrazuje vrtaný otvor se závitovou kotvou. Varování: Dodržujte vzdálenost "U" od hrany. Znázorňuje správnou montáž do zdiva.'

Vrtací nástroj ve zdi, ukazující směr zavádění červeným šipkou vpravo. Vrtací hlava vlevo v obrázku.

Ilustrace hmoždinky ve zdi z betonu. Hmoždinka je utahována pomocí klíče. Šipka ukazuje směr otáčení.

Šroub s hmoždinkou je namontován do stěny z boku. Hmoždinka má červené značení a drží těsný kontakt s povrchem stěny.

1/16

Doručení: Pá 24. 7.

21 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (10 404,13 Kč / kus)

10 404,13 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Jmenovitý průměr vrtáku 22 mm
Průměr vrtaného otvoru v nástavbním dílu: 14 mm
Max. Tloušťka příslušenství: 30 mm
Závit: M12
Velikost klíče: 19 mm

Kategorie produktu: Šroubová kotva

Materiál: ocel

Délka: 190 mm

Průměr šroubu: 12 mm

Vhodné pro: beton

Obsah: 10 ks

Vlastnosti materiálu: galvanizováno zinkem

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3026191 Fischer 567782 FSU M12x125/30 Šroubová kotva 190 mm 10 ks

Popis

fischer kotva se zářezem FSU je samořezná zářezová kotva z galvanicky pozinkované oceli pro aplikace, při nichž je vyžadováno nejvyšší zatížení a zajištění (např. těžký ocelový systém, jaderné elektrárny, ropný a plynárenský průmysl). Zadní kotva pro silné silné konstrukce, těžký potrubí a průmyslové stroje se hodí k ukotvení v nezarovnávacím betonu................“ zadní řezná kotva pro montáž ocelových konstrukcí, těžkých trubek a průmyslových strojů................“; ideal. FSU lze při montáži na příčky použít se sadou nářadí FSU-ST do vrtacího otvoru sestaveného pomocí vrtáku FSU-SD. Kotva se rozřeže i zadní část a vytváří tak tvarové spojení. To zajišťuje maximální bezpečnost i u velkých šířek trhlin v seismických oblastech. Demontážní nástroj FSU-DT umožňuje kotvu rychle a bez zbytků vyjmout.

Tento text byl přeložen strojově.
