Fischer 542960 Svorka ventilačního potrubí Úchytka na ventilační kanál LGS 630 1 ks

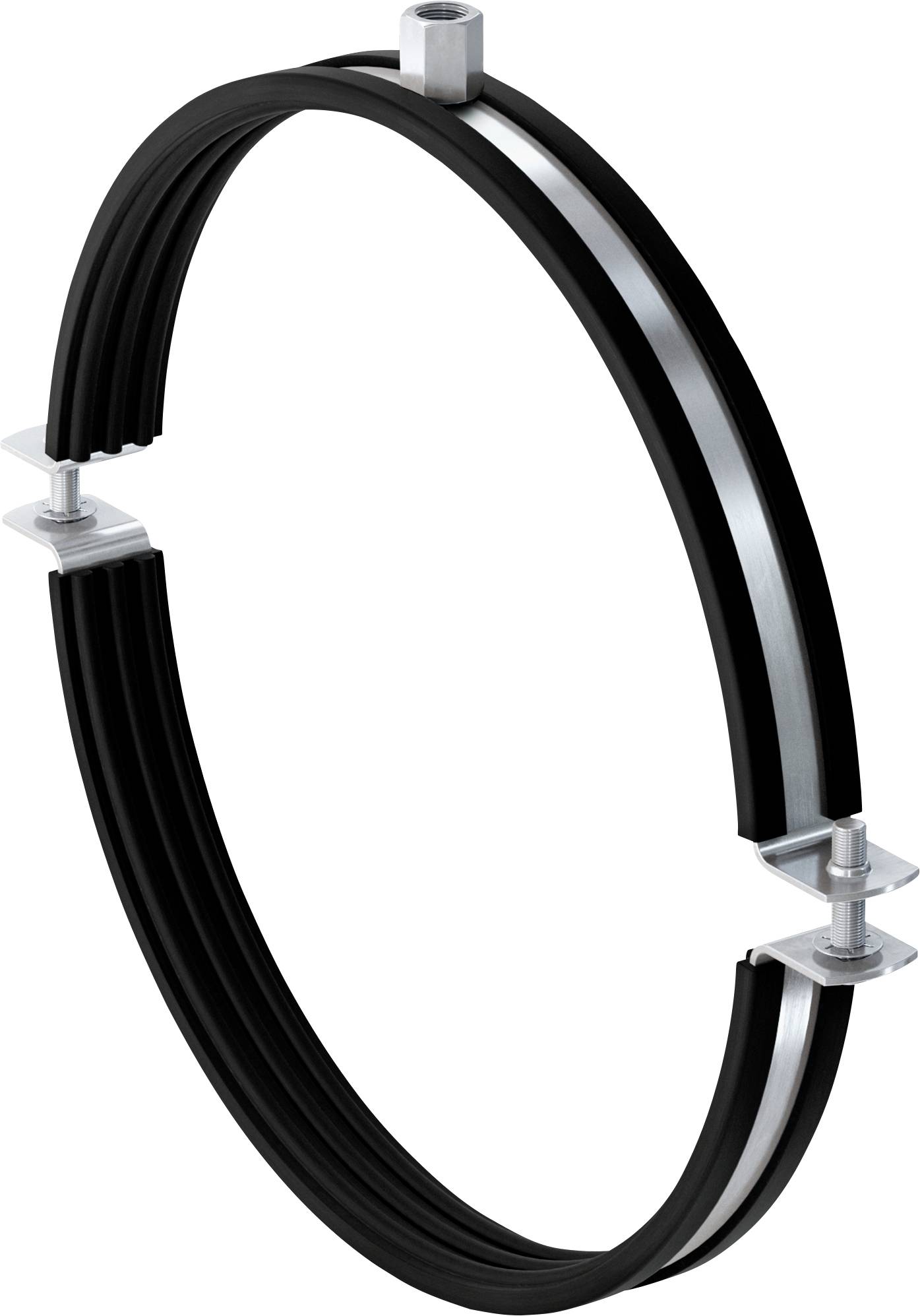

Černá kruhová objímka potrubí s kovovými konzolami a šrouby, zobrazená izolovaně na bílém pozadí.

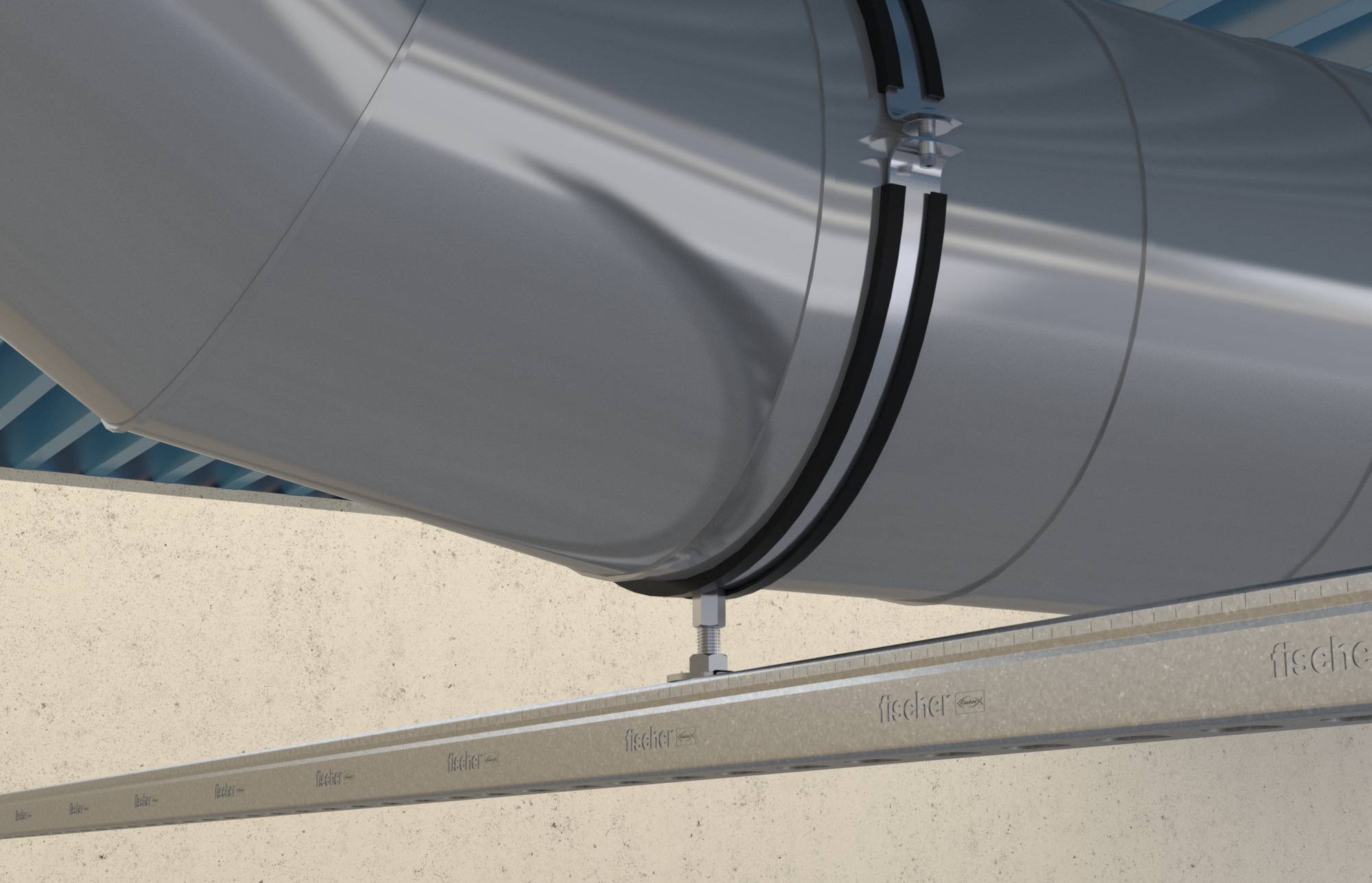

Velká kovová trubka je upevněna ke stropu stabilním montážním systémem. Zdá se, že je součástí ventilačního systému.

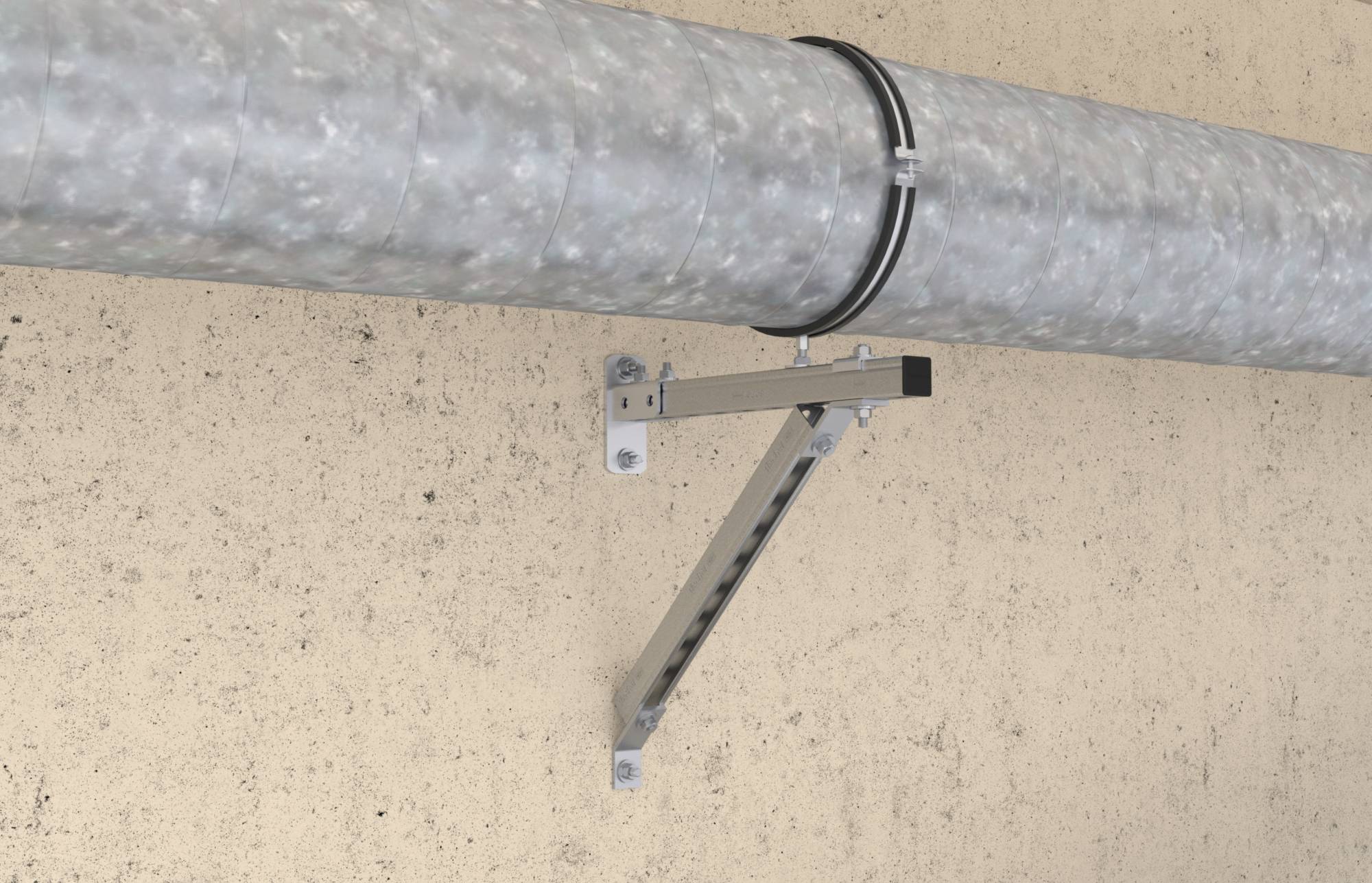

Kovový vodič je upevněn pomocí držáku na betonové stěně. Držák se skládá z úhelníku se dvěma upevňovacími body.

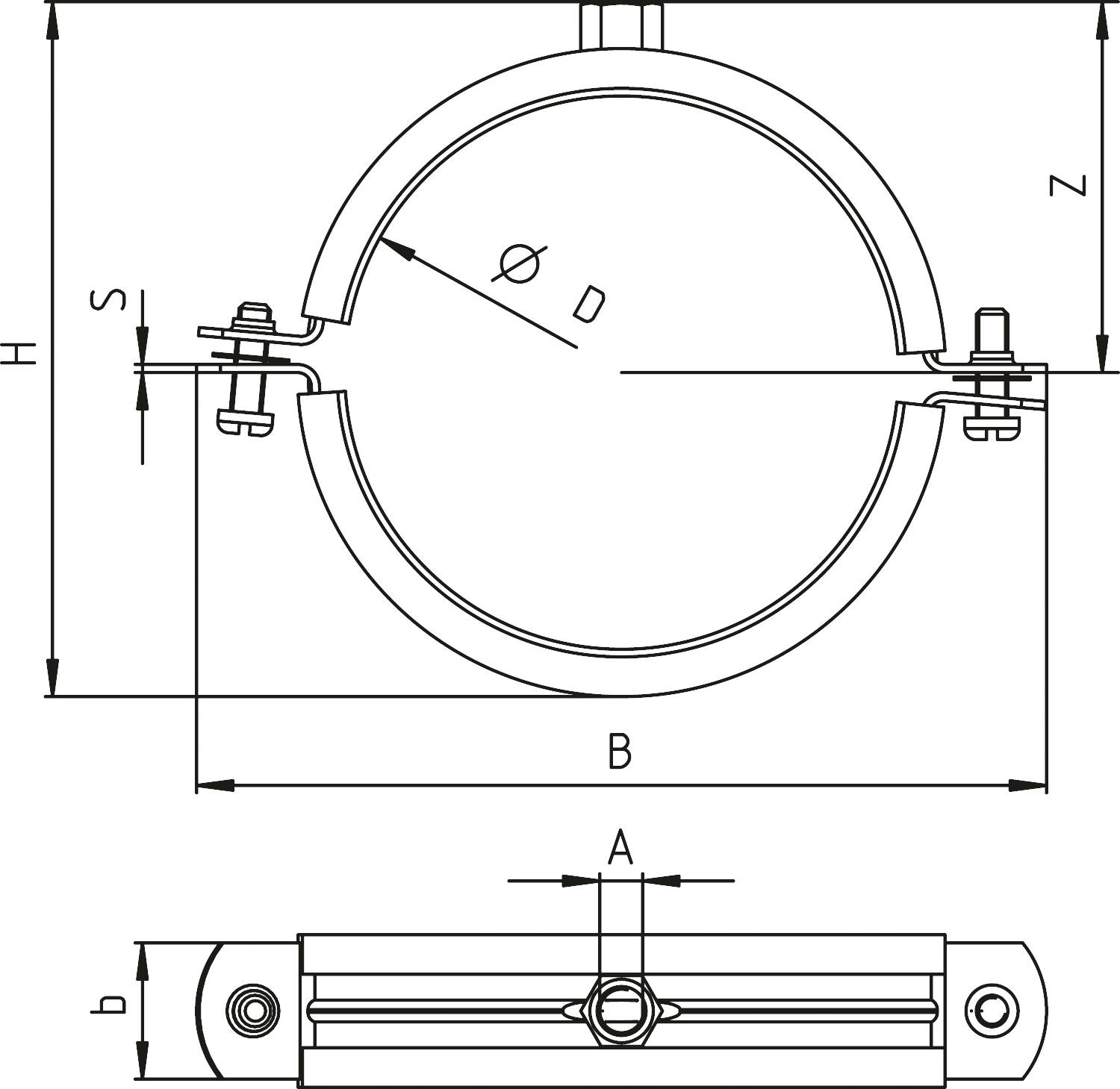

Technický výkres mechanismu potrubní objímky s rozměry B, H, S, Z a D včetně šroubových spojů.

1/4

Doručení: Čt 8. 10.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (417,36 Kč / kus)

417,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Úchytka na ventilační kanál LGS 630

Dva otvory pro optimální přizpůsobení na vnější průměr trubky
Zajištění šroubu
Izolační vložka
Připojovací matice s kombinovaným závitem M8 / M10

Technické parametry

Šířka x tloušťka spony: 25 x 2,5 mm
Výška z: 338 mm
Max. doporučená zátěž (zentr. Vlak): 0,8 KN
Šroubový uzávěr: M10

Kategorie produktu: Svorka ventilačního potrubí

Obsah: 1 ks

Materiál: ocel

Rozměry závitu: M10

Připojovací závit: M8 - M10

Vlastnosti materiálu: galvanizováno zinkem

Šířka: 691 mm

V: 660 mm

(Ø): 630 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2472264 Fischer 542960 Svorka ventilačního potrubí Úchytka na ventilační kanál LGS 630 1 ks

Popis

fischer spona na ventilační kanál LGS 630 pro jmenovitou velikost 630 mm, dvoudílné provedení s nalepenou izolační vložkou pro upevnění falcovaných trubek nebo plastových trubek. Velký úhel rozevření umožňuje rychlou a snadnou montáž. Dva otvory umožňují optimální přizpůsobení na vnější průměr trubky. Připojovací matice s kombinovaným závitem M8 / M10 pro závitové tyče nebo šrouby se závitovým dříkem. Obě poloviny tvoří děrované otvory pro spojení se dvěma šrouby nebo závitovými tyčemi s maticemi. To umožňuje zdvojnásobení doporučené zátěže.

Tento text byl přeložen strojově.

Provedení

Velký úhel rozevření umožňuje rychlou a snadnou montáž
Šroubování LGS umožňuje optimální přizpůsobení na vnější průměr trubky Ruční šroub s velkou plochou/křížovou hlavou je chráněn proti ztrátě a poskytuje dodatečnou bezpečnost montáže Izolační vložka má pevné uchycení a zabraňuje vypadnutí při tyčovém nastavení
LGS je v průměru od 450 mm na obou koncích spony děrovaný, což umožňuje spojení se dvěma šrouby a maticemi nebo dvěma závitovými tyčemi s maticemi. Tím se zdvojnásobí doporučené zatížení
