Fischer 539027 fischer DuoTec 10 S PH K NV sada hmoždinek 50 mm 1 sada

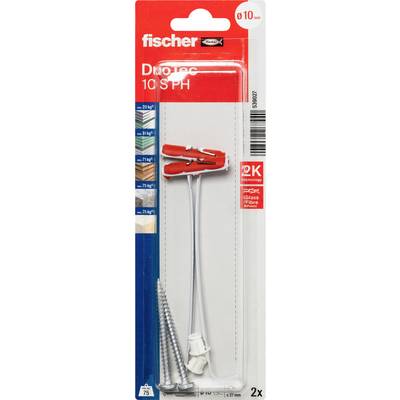

Balení kotev fischer Duopower 10 SPH se šrouby, zobrazeno v červeno-bílém blistrovém obalu označeném 2x pro použití při montáži.

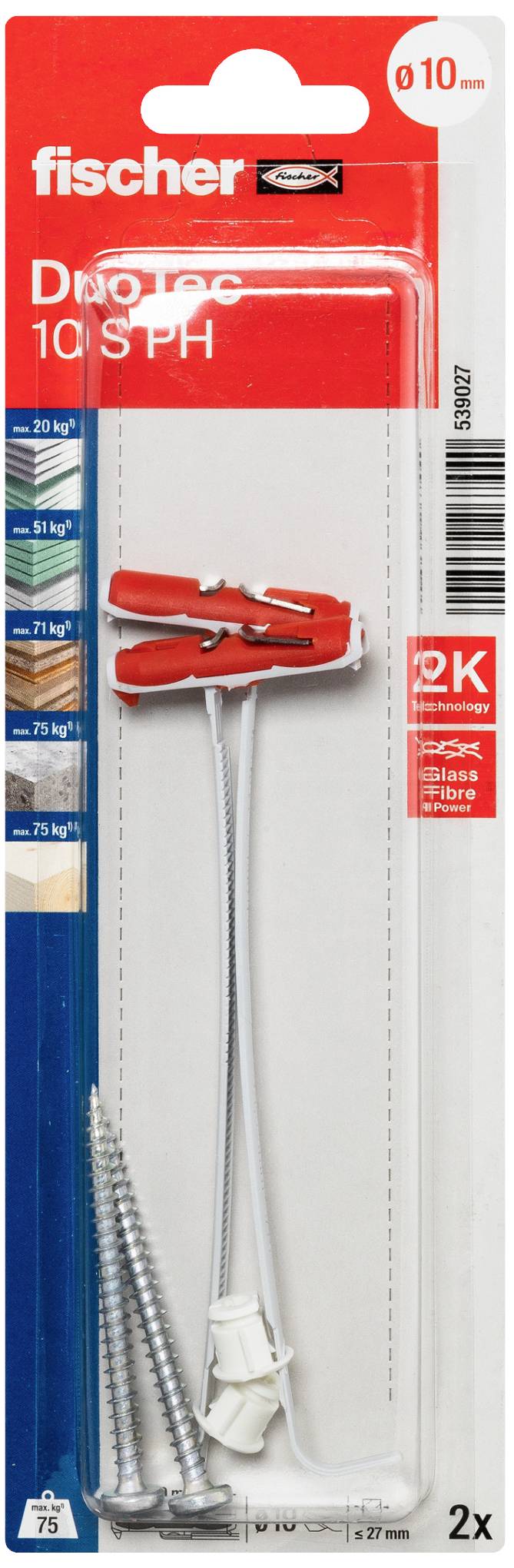

Produktové balení. Fischer DuoTec 10 SPH sada hmoždinek, 2 kusy. Zatížení: 20 kg – 35 kg, podle materiálu. Včetně šroubů.

Skříň se skleněnou výplní, naplněná bílým a oranžovým nádobím: misky a šálky pečlivě naskládané ve dvou úrovních.

Regály s různobarevnými kbelíky a skleněnými nádobami. Horní police mají větší kbelíky, spodní police menší nádoby.

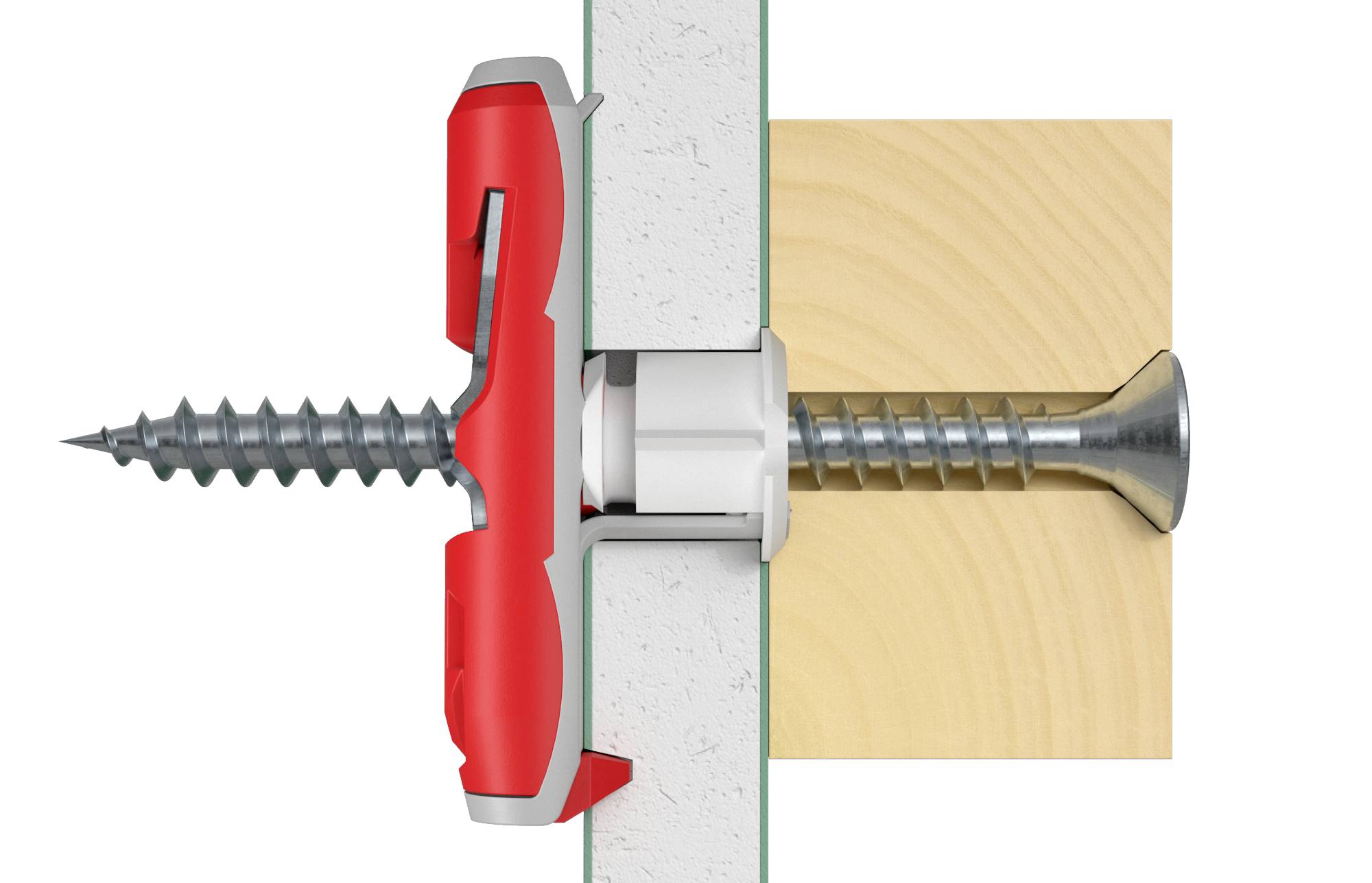

Ilustrace hmoždinky v sádrokartonové stěně, která drží šroub a upevňuje dřevěný prvek na zadní straně.

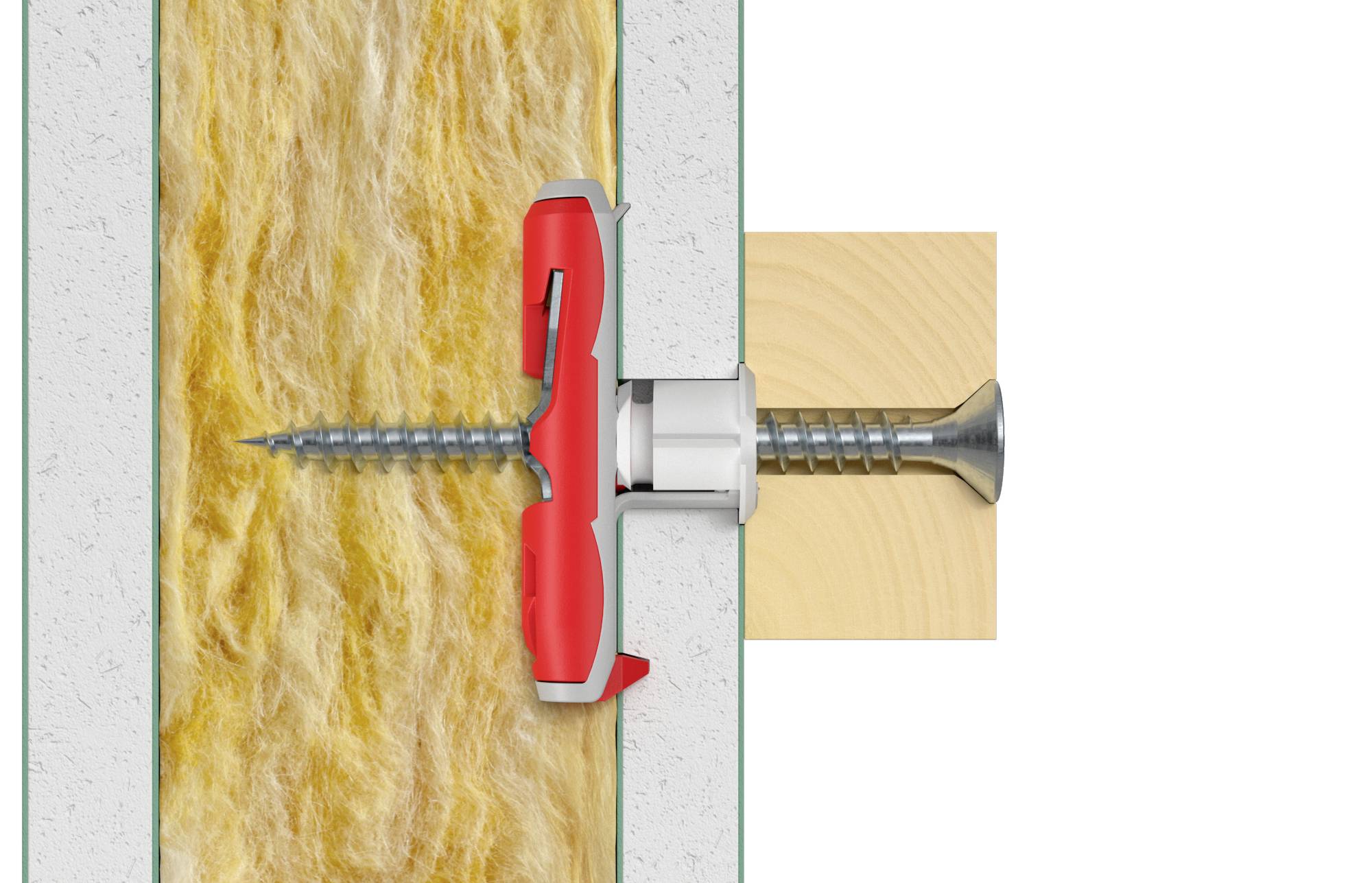

Obrázek skladby stěny: Šroub s hmoždinkou upevněný skrz různé vrstvy, včetně izolace a dřeva, v betonové stěně.

Vrták z pravé strany proniká materiálem s body, což představuje řezání nebo vrtání.

Diagram mechanismu ukazující, jak červená svorka zapadá do dutého povrchu. Šipka směřuje doprava.

Grafika šroubováku, který proniká do zdi. Červený šipka ukazuje směr otáčení.

Diagram znázorňuje upevnění součásti na betonovou stěnu pomocí kotevního šroubu. Červený šipka ukazuje směr montáže.

Diagram znázorňuje šroubový mechanismus na stěně s červeným madlem. Šipka ukazuje na tyč, která se používá k upevnění.

Obrázek znázorňuje červenou montáž hmoždinkového kotvy ve zdi, přičemž šipka ukazuje rotační pohyb po směru hodinových ručiček.

Příčný řez hmoždinkou ve zdi se šroubem vpravo. Šroub s hákem ukazuje správnou montáž.

Diagram šroubového a hmoždinového mechanismu v kusu dřeva, s hákem a maticí. Malé zaškrtnutí ukazuje správnou montáž.

Příčný řez nástěnné montáže s rotačním těsnicím mechanismem; zobrazuje upevnění ve stavebnictví.

Ilustrace upevňovacího systému: hmoždinka s červeným nástavcem a šroub namontované v betonové struktuře.

Příčný řez montáží rozpěrné hmoždinky v betonové stěně. Červená hmoždinka se při utahování šroubu roztahuje a tím se ukotvuje.

Vrták proniká zprava do dřeva a kovového plechu. Červená šipka ukazuje směr otáčení vrtáku.

Diagram znázorňuje šroub, který je upevněn přes červený hmoždinkový držák do dřevěné a betonové stěny. Šipka ukazuje směr zašroubování.

Obrázek kovové šroubové kotvy upevněné do dřeva a kovu. Červený šipka ukazuje směr utahování.

Diagram ukazuje, jak se šroub zasazuje do hmoždinkového držáku ve zdi. Utáhněte šroub, abyste zajistili upevnění.

Řez šroubem, který je zasazený do zdi pomocí hmoždinky. Hmoždinka je označena červeně a znázorňuje upevnění.

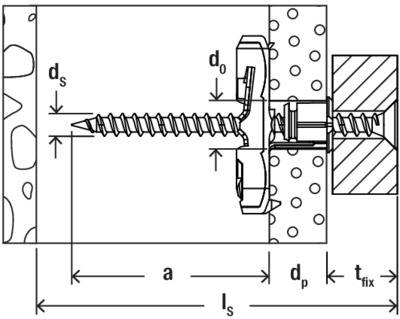

Nákres mechanismu hmoždinky a šroubu: Šroub ve zdi s rozměrovými údaji pro hmoždinku, šroub a tloušťku stěny.

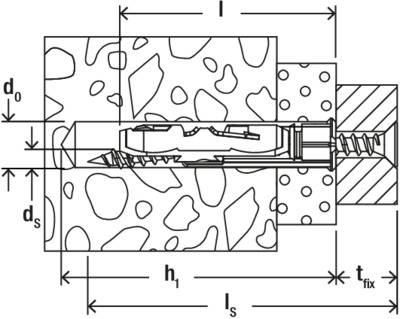

Diagram hmoždinky v betonové stěně. Popisky ukazují průměr d0, ds, kotevní hloubku h1, vzdálenost l, tloušťku stěny tfix.

1/24

Datasheety: (PDF)

Okamžité doručení: St 15. 7.

3 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (345,00 Kč / kus)

395,00 Kč

-13 %

345,00 Kč

Včetně DPH.

Už jen 3 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

fischer DuoTec 10 s PH se šroubem Panhead

Kombinace dvou komponent z různých materiálů pro vyšší výkon
Límcová objímka zesiluje vyvrtaný otvor a umožňuje mnohem vyšší příčné zatížení.
Zahnutá rukojeť umožňuje před montáží nahmatat překážky.

Technické parametry

(Ø): 10 mm

Kategorie produktu: sada hmoždinek

Materiál: Nylon

Délka: 50 mm

Rozm.: (Ø x d) 10 mm x 50 mm

Vhodné pro: sádrokartony

Obsah: 1 sada

Vnější Ø: 10 mm

Vlastnosti: vč. šroubu do třískové desky

Vlastnosti materiálu: nerezové

Ke stažení

List technických údajů

List technických údajů 3066082 Fischer 539027 fischer DuoTec 10 S PH K NV sada hmoždinek 50 mm 1 sada

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3066082 Fischer 539027 fischer DuoTec 10 S PH K NV sada hmoždinek 50 mm 1 sada

Informace

Informace 3066082 Fischer 539027 fischer DuoTec 10 S PH K NV sada hmoždinek 50 mm 1 sada

Popis

Nylonová sklopná hmoždinka fischer DuoTec pro vysoké tahové a příčné zatížení díky 2 komponentům. Malý průměr vyvrtaného otvoru (10 mm) a krátké sklopné rameno umožňují snadnou montáž i v úzkých a izolovaných dutinách. Jednoduchá příprava montáže: díky posuvnému krčku hmoždinka nezapadne do otvoru bez šroubu. Nezařezává se, takže neoslabuje sádrokarton. Sklopné rameno se v dutině samo sklopí a předá hmoždince svoji nosnost. Díky univerzální šroubové vložce z nerezové oceli je možné kombinovat sklopnou hmoždinku se šrouby do dřeva a dřevotřísky nebo s metrickými hákovými a závitovými tyčemi opatřenými pojistnou maticí. U otvorů navrtaných do plných stavebních materiálů funguje sklopná hmoždinka jako rozpínací hmoždinka. Součástí dodávky je kruhový háček, který je optimálně vyladěn na sklopná hmoždinka fischer DuoTec. což zajišťuje skvělé upevnění.
